10 POSITIONNEMENT DES BRAS
10.1 Installation des bras
1)
Pour la fixation du bras sur le moteur, assembler dans l'ordre: Bague (F) + bras (E) + rondelle élastique
(G) + vis (H).
Visser sans bloquer
2)
Pour fixer la douille à l'extrémité du bras, assembler dans l'ordre: Entretoise (C) + rouleau réversible (B) +
vis (A) + écrou (I). Serrer et bloquer la rouleau réversible.
A
B
C
I
E
ATTENTION au sens de la
rondelle: la partie concave
vers le moteur.
20
A.
Vis
B.
Rouleau réversible
C.
Entretoise
D.
Arbre de renvoi
E.
Bras
F.
Bague
G.
Rondelles élastiques
H.
Vis 12x20
I.
Écrou M6
F
D
E
G
H

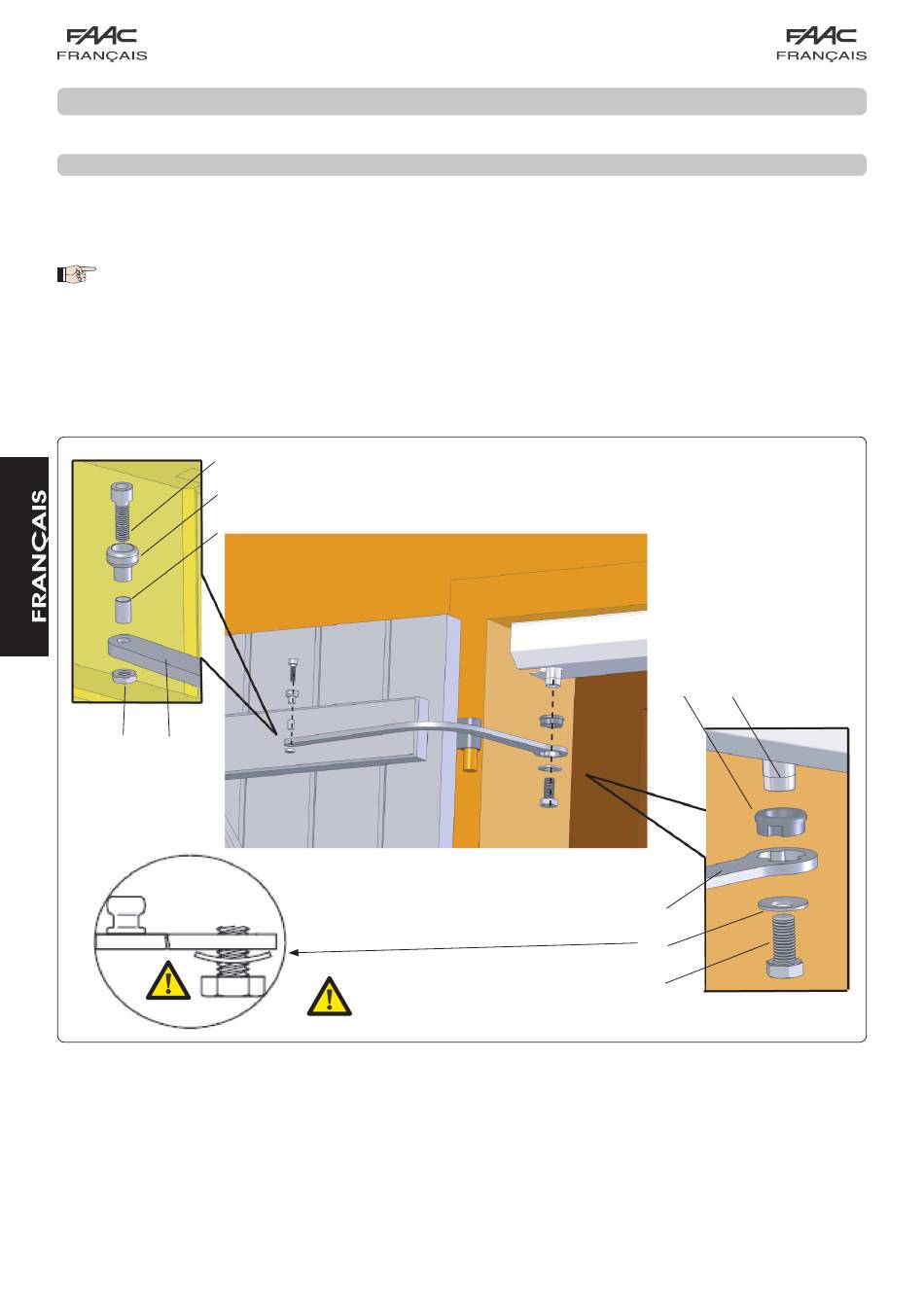

Fig. 31
