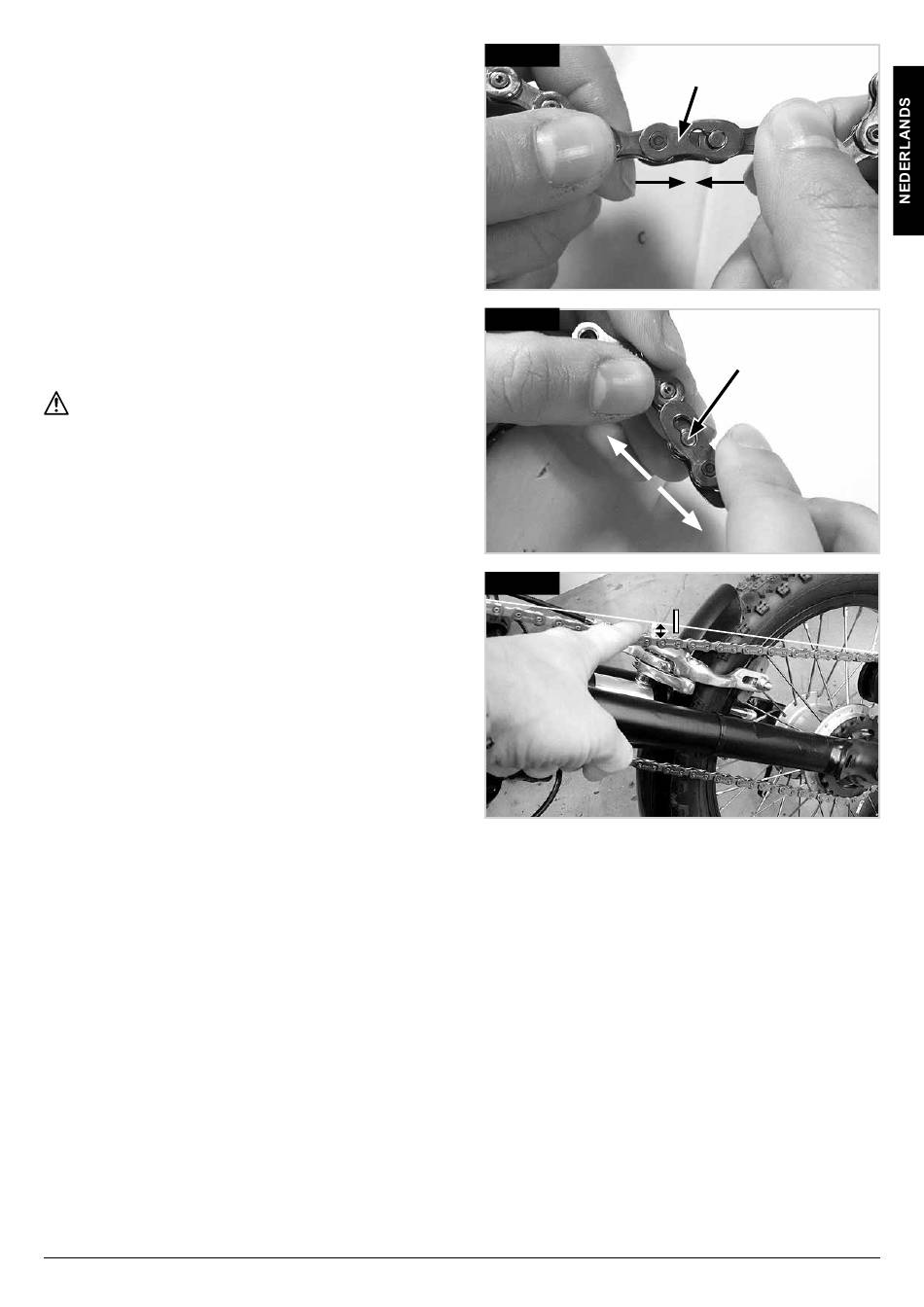

• Zoek de snelkoppeling (A) op de ketting en maak het gebied
rond de snelkoppeling schoon. Houd de schakels links en
rechts van de snelkoppeling stevig vast en duw ze tegen
elkaar (Fig. 7.12).
• Plaats de kettingverlenging ertussen, maak de
snelkoppelingen (A) aan beide kanten weer vast en sluit ze
door ze uit elkaar te trekken (Fig. 7.13)
De spanning van de ketting is correct wanneer deze in het
midden van de ketting met de hand met ongeveer 10 mm
aangespannen kan worden. (Fig. 7.14)
Op de Attitude Manual of Hybrid met een
10/30-kettingversnelling, functioneert de derailleur als
kettingspanner waarmee een bepaalde aanpassing bereikt kan
worden. Maar de ketting mag nooit te strak worden
aangespannen.
Om de kettingspanning te controleren, zet u de derailleur in de
hoogste positie (ketting op het grootste tandwiel) en controleert
de spanning: De spanning van de ketting is correct wanneer
deze in het midden van de ketting met de hand met ongeveer
10 mm aangespannen kan worden (Fig. 7.14).
OPGELET:
• Draai de inbusschroeven altijd aan volgens de juiste
draaikracht (torque). Wanneer de inbussleutels te veel of te
weinig worden aangedraaid, kan dit leiden tot verstoring van
het frame van de aankoppelfiets.
• De aanpassing van de hoek en/of diepte is van invloed op de
spanning van de ketting. Controleer de spanning van de
ketting en maak de ketting als het nodig is, langer of korter
(extra kettingschakels worden meegeleverd).
Aanpassing van de lengte van de cranks (uitsluitend
bij de Attitude Junior)
De crank van de Attitude Junior kunnen worden aangepast aan
de armlengte van de gebruiker.
Om de positie van de handvatten op de cranks te veranderen,
moeten de handvatten met behulp van een moersleutel van de
crank worden verwijderd.
NB: de crank aan de rechterzijde is voorzien van een
rechtsdraaiende schroefdraad en de crank aan de linkerzijde is
voorzien van een linksdraaiende schroefdraad. Schroef het
handvat van de rechtercrank tegen de klok in los, maar het
handvat aan de linkerkant met de klok mee.
Plaats de handvatten in de gewenste positie en draai ze vast
met een draaikracht van 35 Nm.
Attitude/Attitude Hybrid Rev.E
Fig. 7.12
Fig. 7.13
Fig. 7.14
10 mm 10 mm
A
A
69
