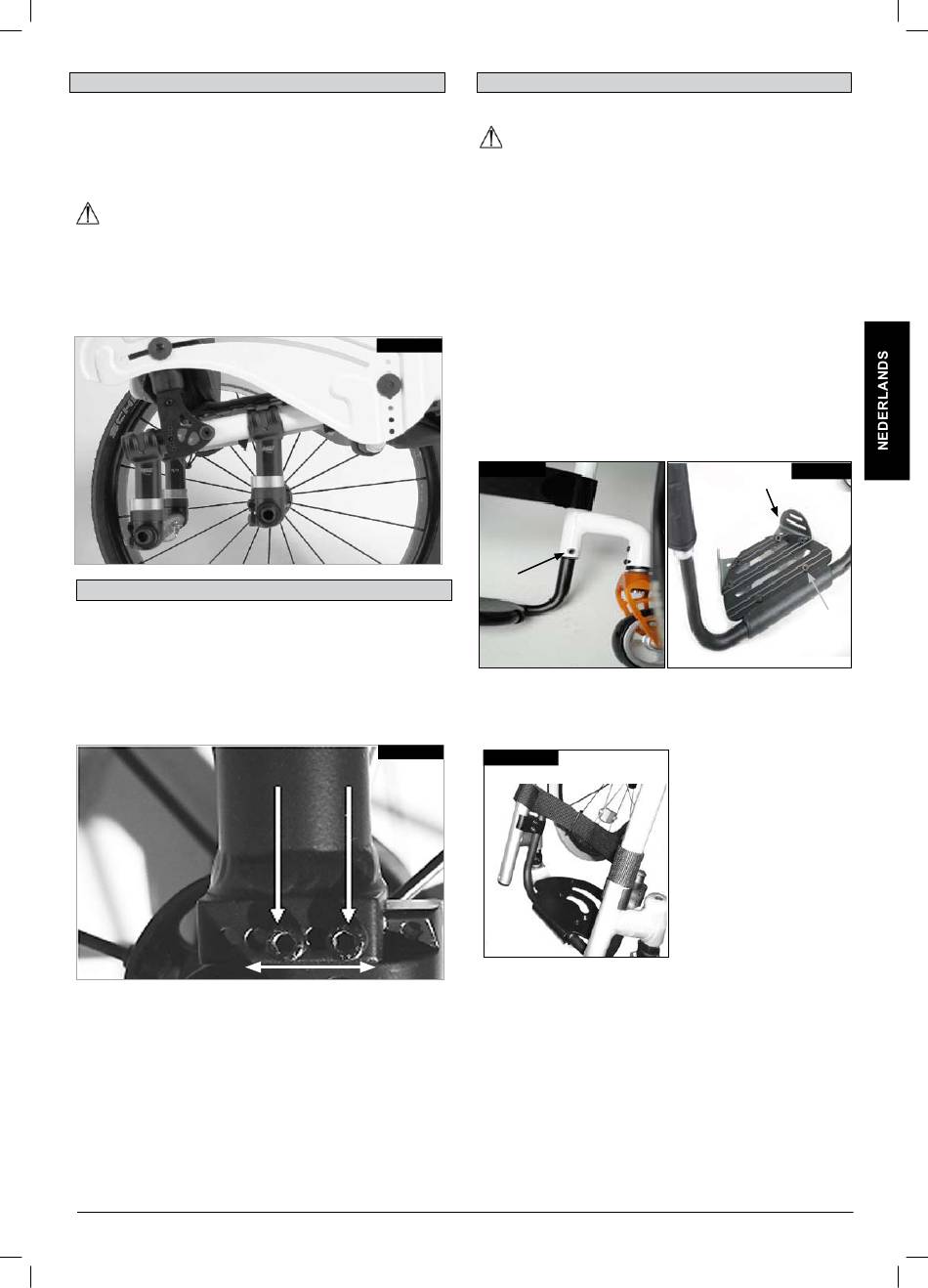

Aanpassing van de as van de handbike

As van de handbike
De as van de handbike moet in een schuine lijn
achterwaarts aangepast worden ten opzichte van het
zwaartepunt. Hierdoor kan de accessoire handbike veilig
worden gebruikt, (Fig. 4.10.1).
GEVAAR!
Het gebruik van een handbike zonder speciale as kan de
rolstoel instabiel maken. Dit kan leiden tot ernstig letsel bij
de rolstoelgebruiker of andere mensen.

Aanpassing Helium Pro as

Helium Pro asplaat ( aanpassing zwaartepunt).
Om het zwaartepunt aan te passen, verwijdert u de 2
schroeven (A) en zet u de beugel in de gewenste
positie, (Fig. 4.10.2). Plaats vervolgens de schroeven
terug en draai ze aan (5Nm)
Helium Rev.4.0
Aanpassen van de voetsteun
•
•
Door de schroef los te maken (1) kunt u de voetsteun
aanpassen aan de lengte van uw onderbeen en de
voetsteun weer opnieuw bevestigen. De hoek van de
voetsteun kan afzonderlijk worden ingesteld door het
losdraaien van de schroeven (2). De beugel aan de
Fig. 4.10.1 zijkant van de voetenplaat (3) voorkomt dat uw voeten per
ongeluk van de plaat glijden. Controleer na aanpassingen
altijd of alle schroeven correct zijn aangedraaid (zie ook
de pagina betreffende draaikracht/torque) (Fig. 4.11 -
4.12).
Fig. 4.11
Hoog gemonteerde voetenplaat
De hoog gemonteerde voetenplaat is bevestigd aan het
binnenste deel van het frame en maakt een hogere positie
van de voeten mogelijk (Fig. 4.13).
Fig. 4.10.2
A

De hoogte van de voetenplaat instellen

WAARSCHUWING!
Ga niet op de voetenplaat staan! Zelfs als de
gebruiker in de stoel zit, bestaat het gevaar dat de
1
stoel kantelt, wat tot letsel kan leiden.
Ga niet op de voetenplaat staan bij het overbrengen
van de gebruiker. Hierdoor kan de rolstoel kantelen,
wat tot letsel kan leiden.
1
Fig. 4.13
Fig. 4.12
3
2
