F R A N Ç A I S

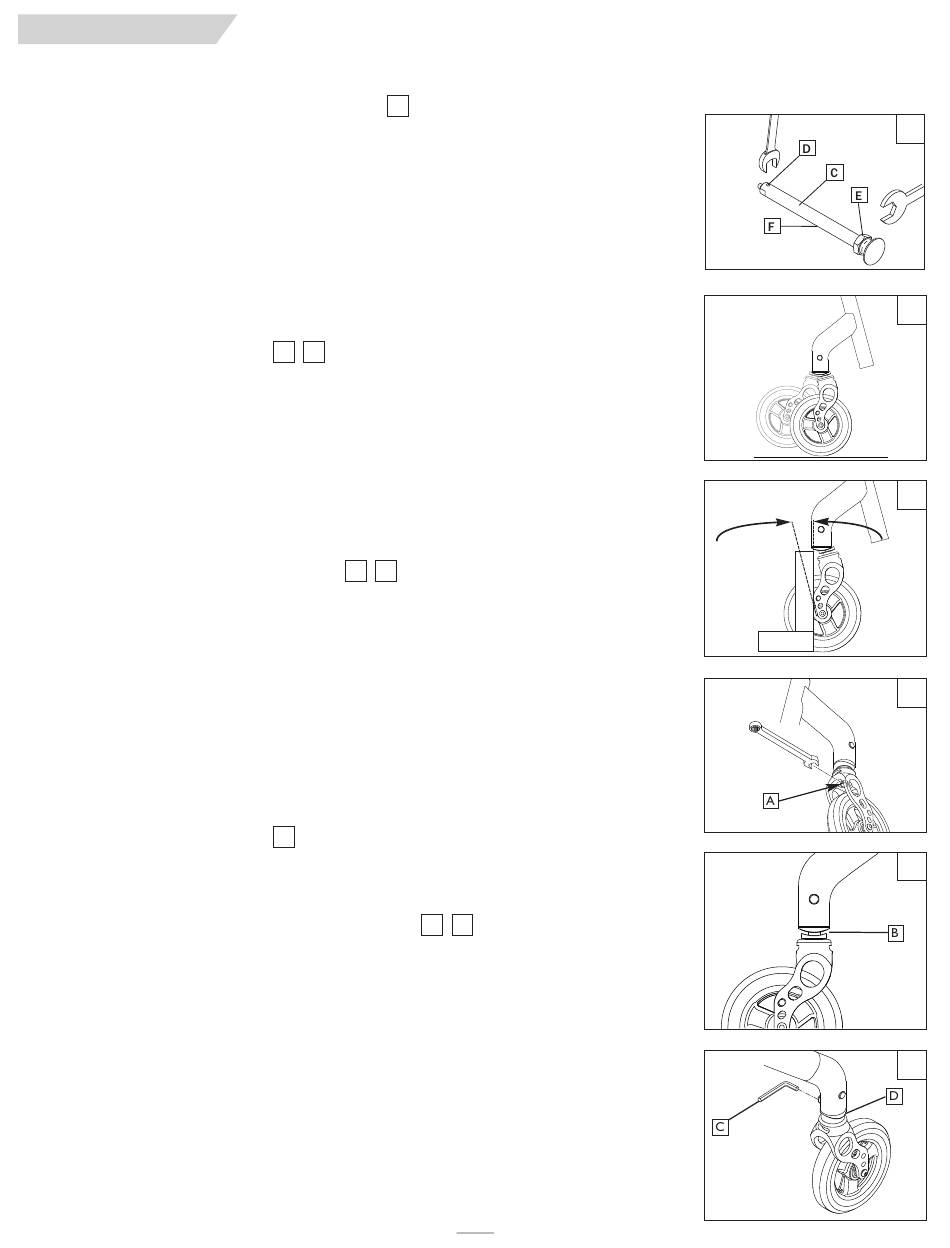

F. RÉGLAGE DE L'ÉCROU DE L'ESSIEU ARRIÈRE
Veillez à ce que les manchons d'essieu soient bien serrés pour garantir le bon fonctionnement du fauteuil
roulant.
a.
Pour ajuster l'essieu (C), vous aurez besoin d'une clé de 3/4 po afin de tourner les écrous d'essieu
extérieurs (E).
b.
Vous aurez également besoin d'une clé de 1/2 po pour retenir les roulements à billes (D) du côté
opposé de l'essieu et ainsi empêcher l'essieu de tourner.
c. Pour bien serrer l'écrou d'essieu extérieur (F), tournez-le dans le sens horaire.
d. Il devrait y avoir un jeu maximal de 0,25 mm (0,010 po).
G. AJUSTEMENT DES ROULETTES
REMARQUE : ce réglage sera plus précis si le fauteuil est posé sur une table ou un établi parfaitement plat.
1. Ajustement de l'angle des roulettes
Vérification de la perpendicularité des roulettes :
Votre fauteuil roulant Quickie sort d'usine avec les roulettes perpendiculaires au sol. Chaque fois que vous
modifiez la hauteur de l'essieu arrière, la taille des pneus arrière, la taille de la fourche de la roulette, la hauteur
du siège avant, les entretoises de la roulette, la position du centre de gravité ou le tube de cambrure, vous
devez vérifier que les roulettes sont toujours perpendiculaires au sol. Une roulette non perpendiculaire au sol
risque de se soulever lorsqu'elle pivote autour du boulon de la tige et de faire basculer le fauteuil vers l'avant
ou vers l'arrière. Pour vous assurer que les roulettes sont perpendiculaires, posez le fauteuil sur une surface
plane horizontale. Faites pivoter les deux fourches de sorte que les roulettes soient tournées vers l'arrière du
fauteuil. Placez une équerre ou un petit niveau contre l'aplat arrière de la fourche et vérifiez sa
perpendicularité. S'il est à plus de 2 degrés de la verticale, vous devez régler la perpendicularité des roulettes.
2. Réglage de la perpendicularité des roulettes
Repérez le boulon (A) dans le tube de la roulette de droite et desserrez-le (sans pour autant le retirer) à l'aide d'une
clé à fourche de 10 mm. Desserrez le boulon suffisamment pour dégager les cannelures supérieure et inférieure (B).
La fourche des roulettes doit pivoter librement. Posez le fauteuil de sorte que les deux roues arrière et la roulette
gauche touchent le sol en même temps. Placez un poids sur l'arrière du siège afin de stabiliser le fauteuil. Placez une
équerre ou un niveau de poche contre l'aplat de la fourche et faites pivoter la fourche jusqu'à ce qu'elle soit à la
verticale (perpendiculaire). Puis engagez les dents des deux cannelures jusqu'à la position d'accouplement la plus
rapprochée. Assurez-vous que les dents sont bien engagées, et non croisées. Éclairez les dents d'accouplement des
cannelures avec une lampe de poche et vérifiez que les dents sont bien engagées. Serrez la vis (A) pour fixer les
cannelures en position d'accouplement. La vis doit être serrée à 90 po-lb (11,3 Nm). (10 Nm) pour l'empêcher de se
desserrer pendant l'utilisation.
Notez la position d'engagement des cannelures sur la fourche droite et réglez la fourche gauche sur la même
position. Remettez les roulettes et vérifiez de nouveau qu'elles sont perpendiculaires.
3. Alignement perpendiculaire 3D
L'ajustement du boulon hexagonal (C) permet d'ajuster encore davantage les roulettes. Celui-ci peut être
desserré pour relâcher la tension dans la tige. L'angle de la roulette peut ensuite être réglé plus
précisément et le boulon resserré.
4. Correction d'un déport vers la droite ou vers la gauche
Déterminez la direction de déport du fauteuil (droite ou gauche). Effectuez les ajustements suivants sur la
roulette située sur le côté du déport :
a. Desserrez la vis (A) à l'intérieur du tube de la roulette à l'aide d'une clé hexagonale de 10 mm.
b. Desserrez la vis de la cannelure supérieure (C).
c. Faites pivoter la cannelure supérieure (D) pour tourner la fourche de la roulette vers l'avant. Tournez la
bague dans le sens horaire; la fourche basculera alors vers l'extérieur. Tournez la bague dans le sens
antihoraire : la fourche basculera vers l'intérieur.
d. Lorsque la fourche de la roulette est bien tournée vers l'avant, resserrez les vis.
e. Une fois les ajustements effectués, revérifiez la perpendicularité des roulettes.
f.
Resserrez le boulon (A) à 6,8 Nm (90 po-lb).
245243 Rev. E
IX. RÉGLAGES ET SERVICES OFFERTS PAR LE FOURNISSEUR AGRÉÉ
51
52
53
54
55
56
54
56
24
0 ° à 1 ° MAX
51
52
53
54
55
56
