2 Remarques relatives à la documentation
2 Remarques relatives à la
documentation
2.1

Respect des documents applicables

Pour l'installateur spécialisé :
–
Notice d'installation du produit Vaillant installé.
2.2

Conservation des documents

▶ Remettez cette notice et l'ensemble des documents ap-
plicables à l'utilisateur de l'installation.
L'utilisateur est chargé de conserver les documents en vue
d'un éventuel usage ultérieur.
2.3 Validité de la notice
La présente notice s'applique exclusivement aux généra-
teurs de chaleur Vaillant mentionnés dans les documents
applicables, désignés ci-après par la mention « appareil ».
3 Vue d'ensemble du système
3.1 Possibilités de montage du système
d'amenée d'air/d'évacuation des fumées
concentrique (PP) ⌀ 60/100 mm et
⌀ 80/125 mm
▶ Respectez les longueurs maximales de tube indiquées
au chapitre Conditions du système.

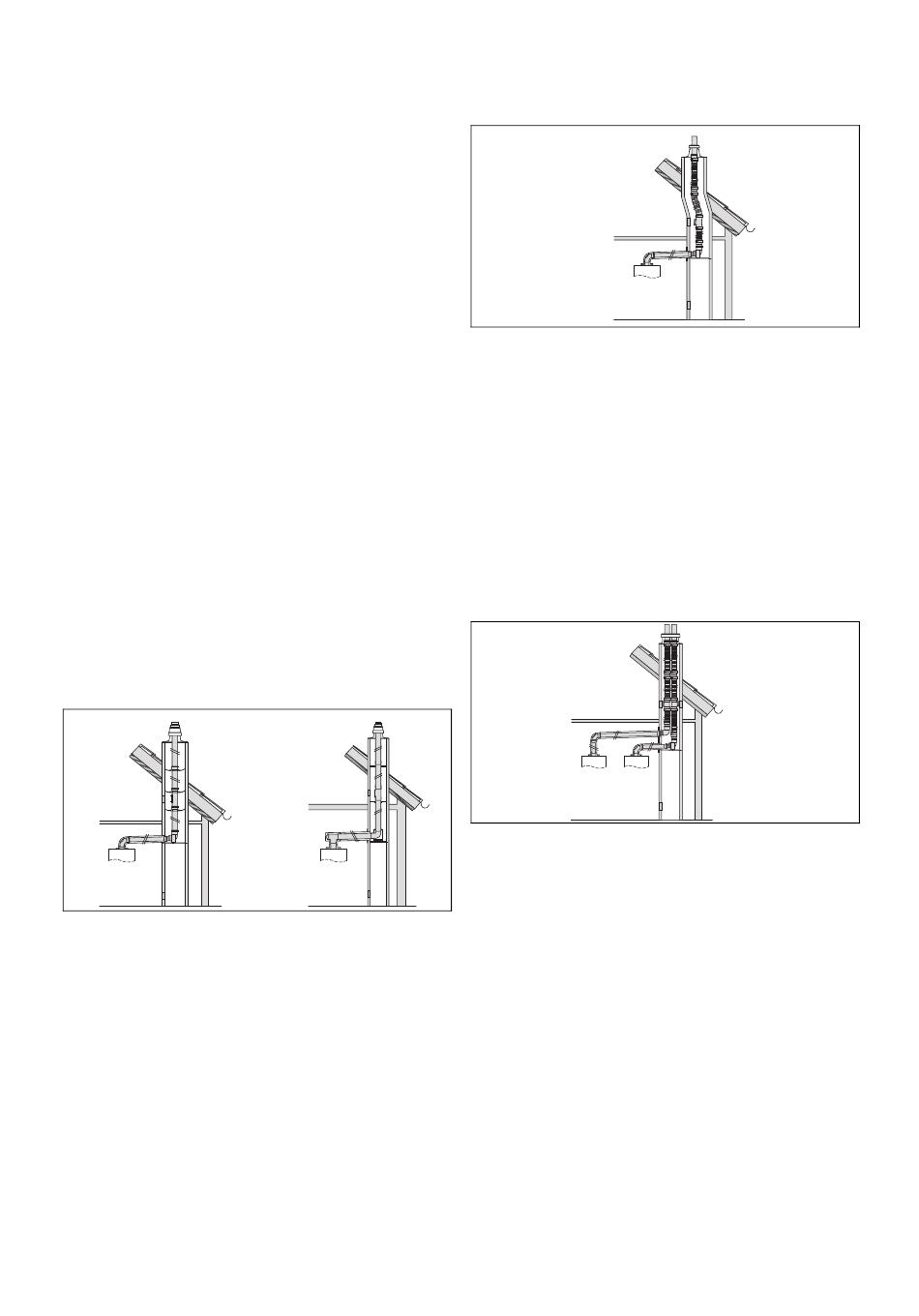

3.1.1 Raccordement de la cheminée à une
conduite rigide des gaz d'échappement DN
80 (PP)
DN 80
60/100
▶
Montage de la conduite des gaz d'échappement rigide
(→ page 29)
▶ Montage de la mitre du puits en matière plastique (PP)
(→ page 48)
▶ Montage du chapeau de cheminée en acier inoxydable
réf. art. 0020021007 sur la conduite rigide des gaz
d'échappement (→ page 53)
▶ Montage du raccord de puits/raccord mural (→ page 31)
Raccord d'appareil ⌀ 60/100 mm (→ page 74)
▶
Raccord d'appareil ⌀ 80/125 mm (→ page 75)
▶
8
DN 80
80/125
Notice de montage Système d'amenée d'air/d'évacuation des fumées pour ecoTEC pro/plus 0020159917_01
3.1.2 Raccordement de la cheminée à une
conduite flexible des gaz d'échappement
DN 60 (PP)
60/100
▶ Montage de la conduite flexible des gaz d'échappement
DN 60 (→ page 32)
▶
Montage du chapeau de cheminée en acier inoxydable
de la conduite flexible des gaz d'échappement DN 60
(→ page 50)
▶ Montage du chapeau de cheminée en plastique de
la conduite flexible des gaz d'échappement DN 60
(→ page 50)
▶
Montage du raccord de puits/raccord mural (→ page 31)
Raccord d'appareil ⌀ 60/100 mm (→ page 74)
▶
3.1.3 Raccordement de la cheminée à une double
conduite flexible des gaz d'échappement
DN 60 (PP)
▶ Montage de la double conduite flexible des gaz d'échap-
pement DN 60 (→ page 34)
▶ Montage du chapeau de cheminée en plastique (PP)
de la double conduite flexible des gaz d'échappement
(→ page 51)
▶ Montage du raccord de puits/raccord mural (→ page 31)
Raccord d'appareil ⌀ 60/100 mm (→ page 74)
▶
DN 60
