4.10.2 Montage de la partie supérieure de la
protection
1.
Placez l'habillage supérieur sur les logements des clips.
2.
Poussez l'habillage supérieur vers le bas pour l'enclen-
cher.
4.11
Démontage et montage de la plaque de
protection

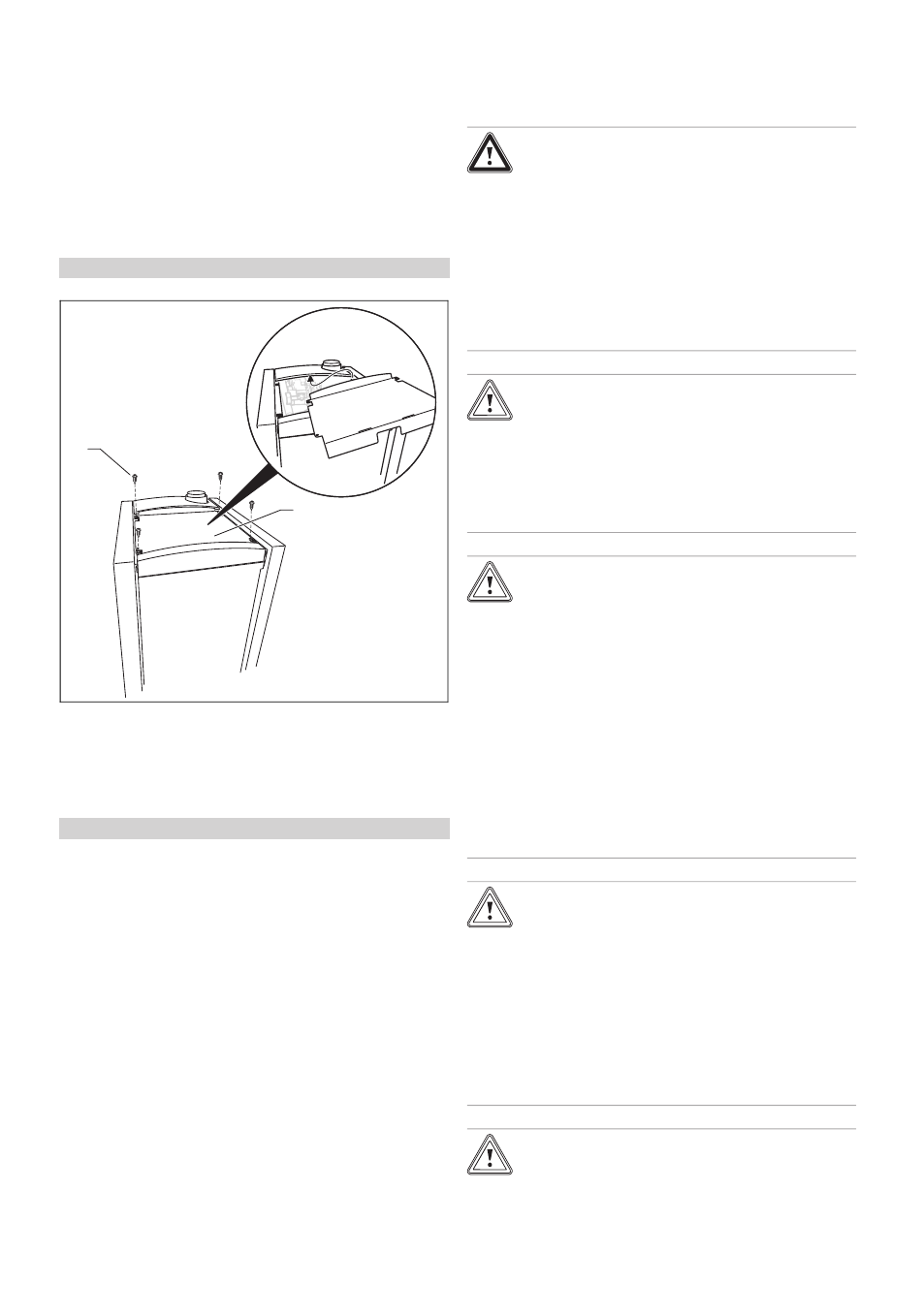

4.11.1 Démontage de la plaque de protection
Validité: VKK 476/4, VKK 656/4
2
1.
Dévissez les vis (2).
2.
Soulevez la plaque de protection, puis retirez-la par
l'avant.
4.11.2 Montage de la plaque de protection
Validité: VKK 476/4, VKK 656/4
1.
Faites coulisser la plaque de protection sous l'habillage
arrière supérieur, puis mettez-la en place.
2.
Vissez les vis .
4.12
Démontage et montage des panneaux avant
4.12.1 Démontage des panneaux avant
1.
Si le capot avant est ouvert, faites-le pivoter vers le
haut.
2.
Retirez les panneaux avant par l'avant.
4.12.2 Montage des panneaux avant
▶
Mettez le panneau avant en place. Pour cela, insérez les
ergots dans les logements prévus à cet effet dans les
panneaux latéraux, de part et d'autre, puis exercez une
pression. Les ergots doivent s'enclencher avec un déclic.
0020258610_00 ecoVIT exclusiv Notice d'installation et de maintenance
5
5.1
1
Installation
Prérequis
Danger !
Risque d'ébouillantement et/ou de dom-
mages matériels dus à une installation
non conforme entraînant une fuite d'eau !
Toute contrainte au niveau des conduites
d'alimentation peut entraîner des défauts
d'étanchéité.
▶
Montez les conduites d'alimentation en
veillant à ce qu'elles ne soient soumises à
aucune tension.
Attention !
Risques de dommages matériels par
transfert de chaleur lors du soudage !
▶
Vous pouvez souder les pièces de raccor-
dement tant qu'elles ne sont pas fixées
aux robinets de maintenance. Ensuite, ce
n'est plus possible.
Attention !
Risque de dommages matériels sous l'ef-
fet de la corrosion
Si les tubes en plastique ne sont pas anti-dif-
fusion, l'air risque de s'infiltrer dans l'eau de
chauffage de l'installation. La présence d'air
dans l'eau de chauffage risque de provoquer
un phénomène de corrosion dans le circuit
générateur de chaleur et le produit.
▶
Si vous utilisez des tubes en plastique qui
ne sont pas anti-diffusion dans l'installa-
tion de chauffage, faites en sorte que l'air
ne puisse pas s'infiltrer dans le circuit gé-
nérateur de chaleur.
Attention !
Risque de dégâts matériels en présence
de résidus dans les canalisations !
Les résidus de soudure, les restes de joints,
les salissures ou les autres dépôts présents
dans les canalisations risquent d'endomma-
ger le produit.
▶
Rincez soigneusement l'installation de
chauffage avant de procéder au montage
du produit.
Attention !
Risque de dommages matériels en cas de
modification au niveau des tubes raccor-
dés !
Installation 5
