4 Montage

3.2 Numéro de série
Le numéro de série se trouve sur la plaque signalétique si-
tuée à l'arrière du boîtier électrique.
Il est aussi possible d'afficher le numéro de série à l'écran du
produit (→ notice d'utilisation).
3.3 Indications sur la plaque signalétique
La plaque signalétique certifie le pays dans lequel le produit
doit être installé.
Mention figurant Signification
sur la plaque signa-
létique
Numéro de série Sert à l'identification ; 7ème au 16ème
chiffre = référence d'article du produit
VIH QW 190/1 Désignation du modèle
Composant système qui sert à réguler
les circuits chauffage et la production
d'eau chaude sanitaire avec une pompe
à chaleur
uniTOWER Désignation du produit
Circuit chauffage
Circuit sanitaire
Max Valeur maximum de pression
Min Valeur minimum de pression
230 V 50 Hz Raccordement électrique - Tension -
Fréquence
400 V 50 Hz
IP (par. ex. X4D) Degré de protection contre la pénétration
en eau
Imax Intensité maximale
Pmax Puissance maximale absorbée
V Contenance en eau du ballon sanitaire
3.4

Marquage CE

Le marquage CE atteste que les produits sont conformes
aux exigences élémentaires des directives applicables,
conformément à la déclaration de conformité.
La déclaration de conformité est disponible chez le fabricant.
4 Montage
4.1 Déballage du produit
1. Retirez l'emballage autour du produit.
2. Démontez l'habillage avant. (→ page 9)
6
A
B

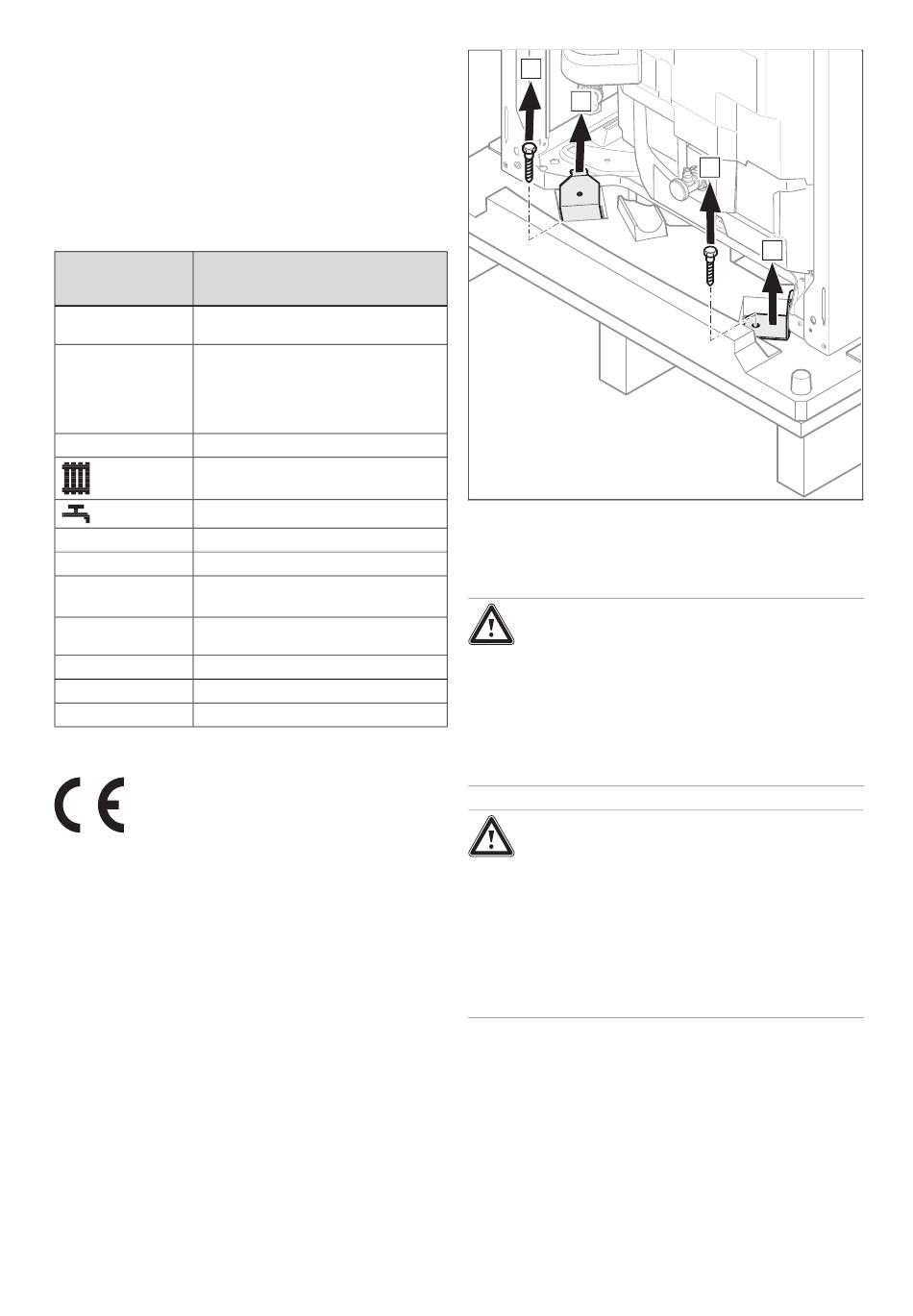

3. Dévissez, puis retirez les 4 pattes de fixation situées à
l'avant et l'arrière sur la palette.
4.2

Transport du produit

Danger !
Risque de blessures dues au port de
charges lourdes !
Le port de charges trop lourdes peut engen-
drer des blessures.
▶
Respectez l'ensemble des lois et autres
prescriptions en vigueur lorsque vous
portez des produits lourds.
Danger !
Risque de blessures en cas d'utilisation
répétée des sangles de transport.
Les sangles de transport ne sont pas prévues
pour être réutilisées pour une manutention
ultérieure compte tenu du vieillissement du
matériel.
▶
Ne réutilisez en aucun cas les sangles de
transport.
▶
Pour un transport en toute sécurité, utilisez les deux
sangles de transport situées au niveau des deux pieds
avant du produit.
