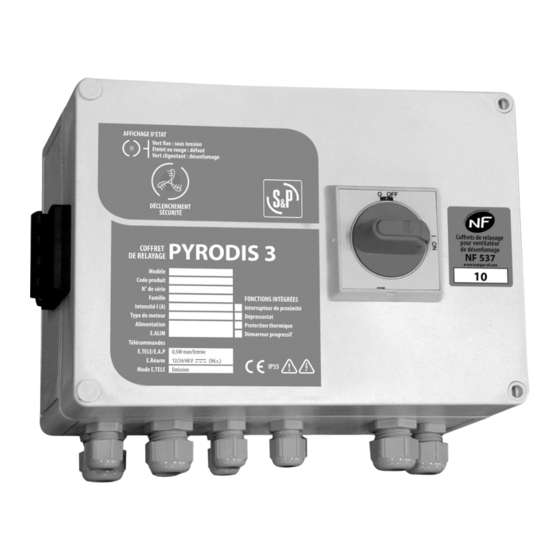

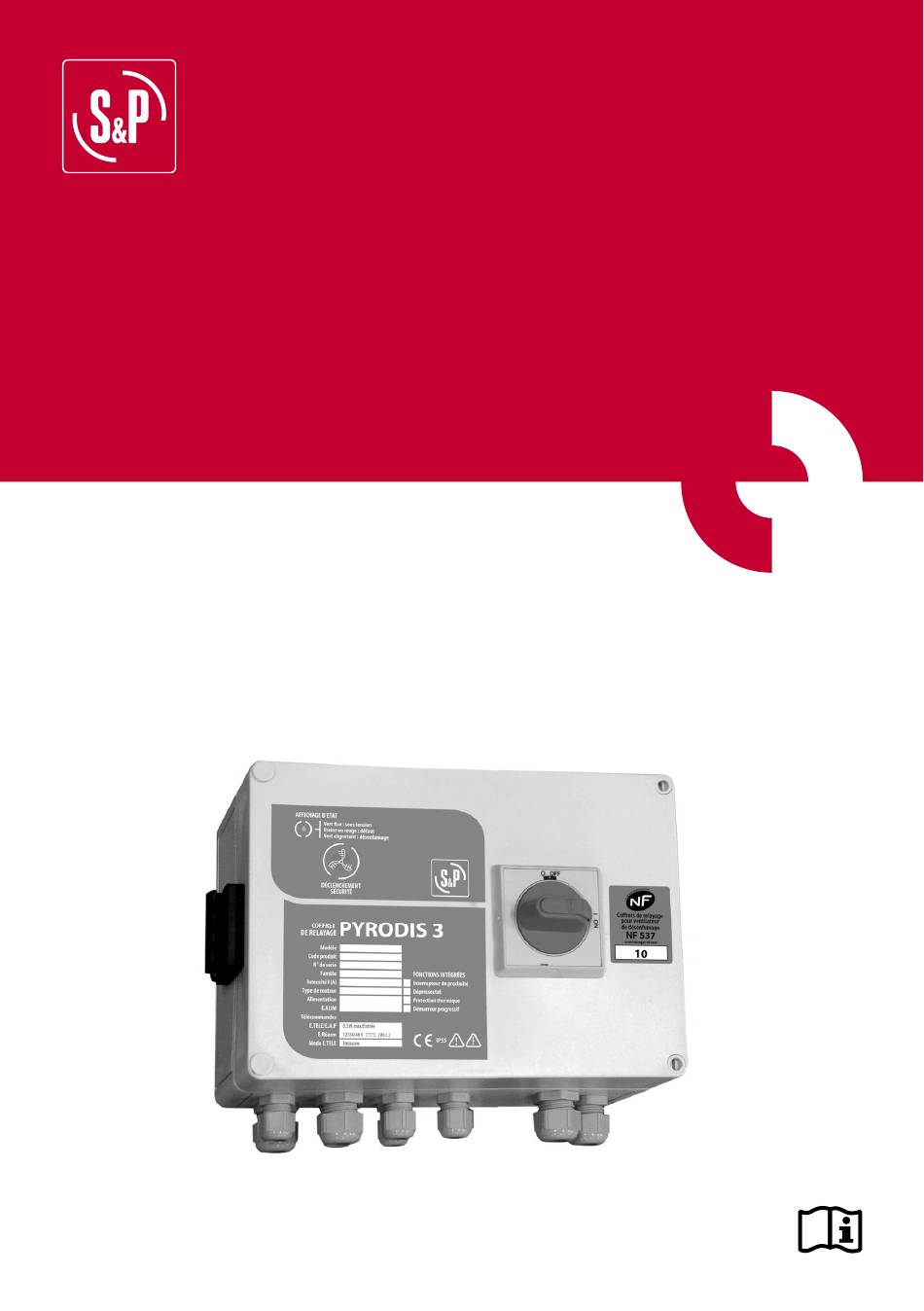

NOTICE
PYRODIS 3
Coffret de relayage pour ventilateur de désenfumage
pour moteur triphasé 400V / 50-60Hz monovitesse
FAMILLE CONFORT + DÉSENFUMAGE
Démarreur progressif intégré
Modèles : CDA IDC D1C1V / CDA IDC D1C1V D1/I /
CDA IDC D1C1V D2/I
Calibres : 16.6A ; 32A ; 47A ; 62A ; 75A ; 88A ; 110A

Publicité

Table des Matières
loading

Manuels Connexes pour S&P PYRODIS 3

Sommaire des Matières pour S&P PYRODIS 3

  • Page 1 NOTICE PYRODIS 3 Coffret de relayage pour ventilateur de désenfumage pour moteur triphasé 400V / 50-60Hz monovitesse FAMILLE CONFORT + DÉSENFUMAGE Démarreur progressif intégré Modèles : CDA IDC D1C1V / CDA IDC D1C1V D1/I / CDA IDC D1C1V D2/I Calibres : 16.6A ; 32A ; 47A ; 62A ; 75A ; 88A ; 110A...

  • Page 2: Table Des Matières

    SOMMAIRE CONFORMITÉ ............................ 3 GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Précautions de mise en oeuvre ....................4 Réception ..........................4 Stockage et utilisation....................... 5 Garanties ..........................5 PRÉSENTATION DU PRODUIT ......................6 Explication du code de marquage du produit ................6 Désignations commerciales......................

  • Page 3: Conformité

    CONFORMITÉ La marque NF certifie que les coffrets de relayage PYRODIS 3 sont conformes aux normes NF S 61-937-9 et NF S 61-937-1, ainsi qu’au référentiel de certification NF537 en vigueur. Elle certifie également les valeurs des caractéristiques annoncées dans cette notice.
  • Page 4 • Vérifier la correspondance entre ce coffret et le type de moteur à raccorder. • Les canalisations électriques d'alimentation depuis l'Alimentation Électrique de Sécurité jusqu'au moteur ne doivent pas comporter de protection contre les surcharges mais seulement contre les courts-circuits. En conséquence, conformément aux dispositions de la norme NF C 15-100, elles doivent être dimensionnées en fonction des plus fortes surcharges que peuvent supporter le moteur.

  • Page 5: Garanties

    Température tolérée : de -15°C à +50°C - Humidité relative tolérée : de 30% à 95% sans condensation Degré de protection : IP55 Le produit doit être stocké à l'abri des intempéries, des chocs et des souillures dues aux projections de toute nature durant son transport l'amenant du fournisseur au client final, et sur le chantier avant installation.

  • Page 6: Présentation Du Produit

    PRÉSENTATION DU PRODUIT Le coffret de relayage PYRODIS 3 est conçu pour la commande d’un ventilateur de désenfumage dans les Etablissements Recevant du Public (ERP) et les Immeubles de Grande Hauteur (IGH). 3.1.1 POUR TOUT PYRODIS 3 Les différents champs de l'étiquette sont complé- tés des caractéristiques du produit correspondant.
  • Page 7 3.1.2 Etiquette d’explication des indications d’états et défauts du coffret sur l’afficheur, et de raccordement sur la carte électronique. Le contenu est fonction du modèle de coffret rencontré, voir exemple ci-dessous : INTER MODÈLE E.ALIM Tension nominale* Taille d'alimentation Standard DÉPRESSOSTAT D1 + DÉPRESSOSTAT D2 + INTER PROX I...

  • Page 8: Installation Mécanique

    MODÈLE FONCTIONS INTÉGRÉES CDA IDC D1C1V CDA IDC D1C1V D1/I CDA IDC D1C1V D2/I Nombre de vitesses de désenfumage Nombre de vitesses en mode confort Contacts position "attente" ● ● ● Contacts position "sécurité" ● ● ● Contrôleur d'alimentation réseau ●...

  • Page 9: Raccordement Aéraulique

    4,5 à 10 22 à 33 7 à 13 28 à 38 10 à 17 32 à 44 17 à 25 La fixation du câble dans le presse étoupe doit être telle qu’il résiste à une force de traction de : Câble de diamètre externe <10 mm : 100N Câble de diamètre externe >10 mm : 160N RACCORDEMENT AÉRAULIQUE...

  • Page 10: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE D’après EN 61010-1, les câbles doivent accepter une température permanente de 85°C mini. Lorsque le câble circule à l'extérieur en exposition directe, il doit être protégé par une gaine caractérisée par une excellente tenue aux UV (exemple : 15C3-UV). Fusibles de protection à...
  • Page 11 Respecter l’ordre selon les 2 étapes suivantes : 6.4.1 TÉLÉCOMMANDES Mise en sécurité (E. TELE) Logique de commande : Emission (E) Tension de commande Uc : 12/24/48Vdc Arrêt pompier (E.A.P) Puissance absorbée Pc : 0,5W maxi par entrée Intensité absorbée : 5,5mA maxi par entrée Réarmement (E.

  • Page 12: Mise En Service

    • Sortie moteur : Pour les calibres 6, 10.6 et 16.6A : le contacteur repéré KM est de type « borne à ressort ». Procédure de raccordement : • Pour ouvrir la borne, insérer en l’inclinant un tournevis plat de largeur 2 mm (1) •...
  • Page 13 Afin d’assurer la limitation du courant de démarrage à 3x Inominal MOTEUR, il est important que le démar- reur progressif connaisse le courant nominal moteur par le réglage du paramètre "In". Pour cela, veiller à respecter la procédure suivante : Couper l’alimentation du coffret.
  • Page 14 Vérifier le sens correct de rotation du ventilateur ; si ce n'est pas le cas, couper l'alimentation générale du coffret et inverser deux phases sur le circuit d'alimentation du moteur SITUÉ EN AVAL DU COFFRET. Vérifier le sens correct de rotation du ventilateur ; Si ce n'est pas le cas, couper l'alimentation générale du coffret et inverser deux phases Vérifier dans les 15 minutes l'ensemble des fonctionnalités ;...

  • Page 15: Entretien Et Maintenance

    = arrêt confort si contact ouvert = arrêt confort si contact fermé (réglage usine) (= ni à « AP » ni à « REA »). ENTRETIEN ET MAINTENANCE Aucun entretien spécifique nécessaire. Instructions relatives au nettoyage : ne pas utiliser de produit agressif de type solvant ou tampon abrasif ; En cas de nécessité...

  • Page 16: Gestion Des Déchets

    Le coffret ne doit pas être en position désenfumage ni en défaut (voir afficheur). Le report d'info attente ne bascule Vérifier le câblage sur la carte électronique (serrage sur isolant ? coupure de jamais conducteurs ?). Le coffret doit être en position désenfumage. Dépressostat = vérifier : - Son seuil de réglage.

  • Page 17: Annexes

    10. ANNEXES 10.1 Veiller à utiliser uniquement les accessoires de la liste suivante : 710004 Boîtier arrêt pompier BAP-A 710005 Boîtier réarmement BRE-A Seuls les interrupteurs de proximité déportés mentionnés ci-dessous permettent d'assurer la conformité du coffret à 710006 Boîtier de déclenchement BDE-A** la marque NF Boitier de déclenchement bris de 720421...
  • Page 18 10.2 CMSI ou Dépressostat Contrôleur de débit Interrupteur Arrêt Pompier Réarmement Déclenchement Sécurité vitesse d’air de proximité Alimentation TBTS Alimentation TBT Alimentation TBTS externe 12 / 24 / 48Vdc 12 / 24 / 48Vdc 12 / 24 / 48Vdc 13 23 14 34 68 70 Report...
  • Page 19 10.3 CDA IDC D1C1V – Calibre 16.6A L1 L2 Démarreur 1-L13-L25-L3 1-L13-L25-L3 1-L13-L25-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 L1 L2 L1 L2 L1 L2 vers bornes 14-13 Coffret Alimentation confort électrique de sécurité U1 V1 W1 3~400V 50-60Hz CDA IDC D1C1V D1/I et D2/I –...
  • Page 20 CDA IDC D1C1V - Calibre 32A 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T14-T26-T3 2-T14-T26-T3 Démarreur 1-L1 3-L2 5-L3 L1 L2 L3 L1 L2 L3 2-T14-T26-T3 L1 L2 vers bornes 14 - 13 Coffret confort Alimentation électrique de sécurité 3~400V 50-60Hz U1 V1 W1 CDA IDC D1C1V D1/I et D2/I - Calibre 32A 1-L1...
  • Page 21 CDA IDC D1C1V - Calibres 47A et 62A 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 Démarreur 2-T14-T26-T3 2-T14-T26-T3 2-T14-T26-T3 L1 L2 L3 L1 L2 L3 L1 L2 vers bornes 14-13 Alimentation électrique Coffret de sécurité confort 3~400V 50-60Hz U1 V1 W1 CDA IDC D1C1V D1/I et D2/I - Calibres 47A et 62A 1-L1...
  • Page 22 CDA IDC D1C1V - Calibre 75A 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 2-T1 4-T2 6-T3 Démarreur L1 L2 L3 L1 L2 L3 L1 L2 vers bornes 14-13 Alimentation Coffret électrique confort de sécurité...
  • Page 23 CDA IDC D1C1V – Calibres 88A et 110A 1-L1 3-L2 5-L3 1-L1 3-L2 5-L3 Démarreur 2-T14-T26-T3 2-T14-T26-T3 L1 L2 L3 L1 L2 L3 L1 L2 vers bornes 14-13 Coffret confort Alimentation électrique de sécurité U1 V1 W1 3~400V 50-60Hz CDA IDC D1C1V D1/I et D2/I – Calibres 88A et 110A 1-L1 3-L2 5-L3...
  • Page 24 S&P France Avenue de la Côte Vermeille 66300 THUIR Tel. 04 68 530 260 Fax 04 68 531 658 www.solerpalau.fr...
