44 Progress
Branchement électrique de la
table de cuisson
La fiche de raccordement de la table de
cuisson se trouve au sommet de l'armoire
du four. La table de cuisson possède des
câbles de raccordement pour les zones de
cuisson et le câble de masse. Les câbles
disposent de connecteurs de
branchement. Pour relier la table de
cuisson au four, branchez les connecteurs
dans les bonnes prises. La conception
des prises et des fiches vous évitent de
vous tromper dans les branchements.

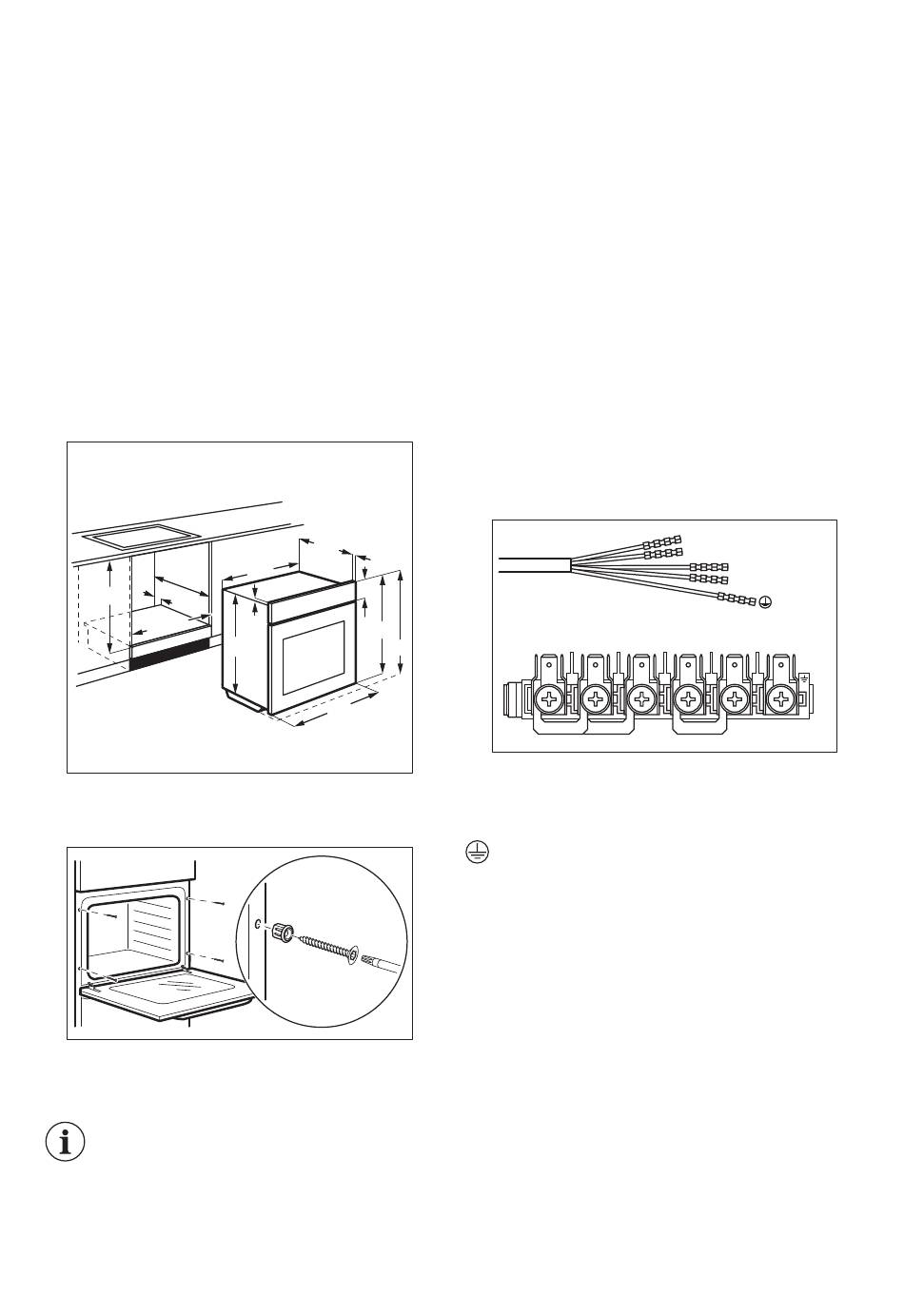

Encastrement
min. 550
20
600
min. 560
Fixation de l'appareil au meuble
Installation électrique
Le fabricant ne pourra être tenu
pour responsable si vous ne
respectez pas les précautions
de sécurité du chapitre
« Consignes de sécurité ».
540
21
558
114
19
591
570
598
594
A
B
Cet appareil est livré sans fiche ni câble
d'alimentation.
Câble
Types de câbles compatibles pour
l'installation ou le remplacement :
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-
F, H05 V2V2-F (T90), H05 BB-F
Pour la section du câble, consultez la
puissance totale sur la plaque
signalétique.
Raccordement du bornier
L'appareil dispose d'un bornier à six pôles.
Les cavaliers (ponts) sont installés pour
fonctionner sur un courant triphasé de
400 V avec un fil neutre.
1
2
L 1 – 2 – 3 = câbles de phase
N 4 = câble neutre
= câble de masse
Si la tension secteur est différente,
réarrangez les cavaliers sur le bornier
(reportez-vous au diagramme de
branchement ci-dessous). Reliez le câble
de masse au bornier. Après avoir
connecté le câble d'alimentation au
bornier, attachez-le avec une pince de
raccordement.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
3
4
5
