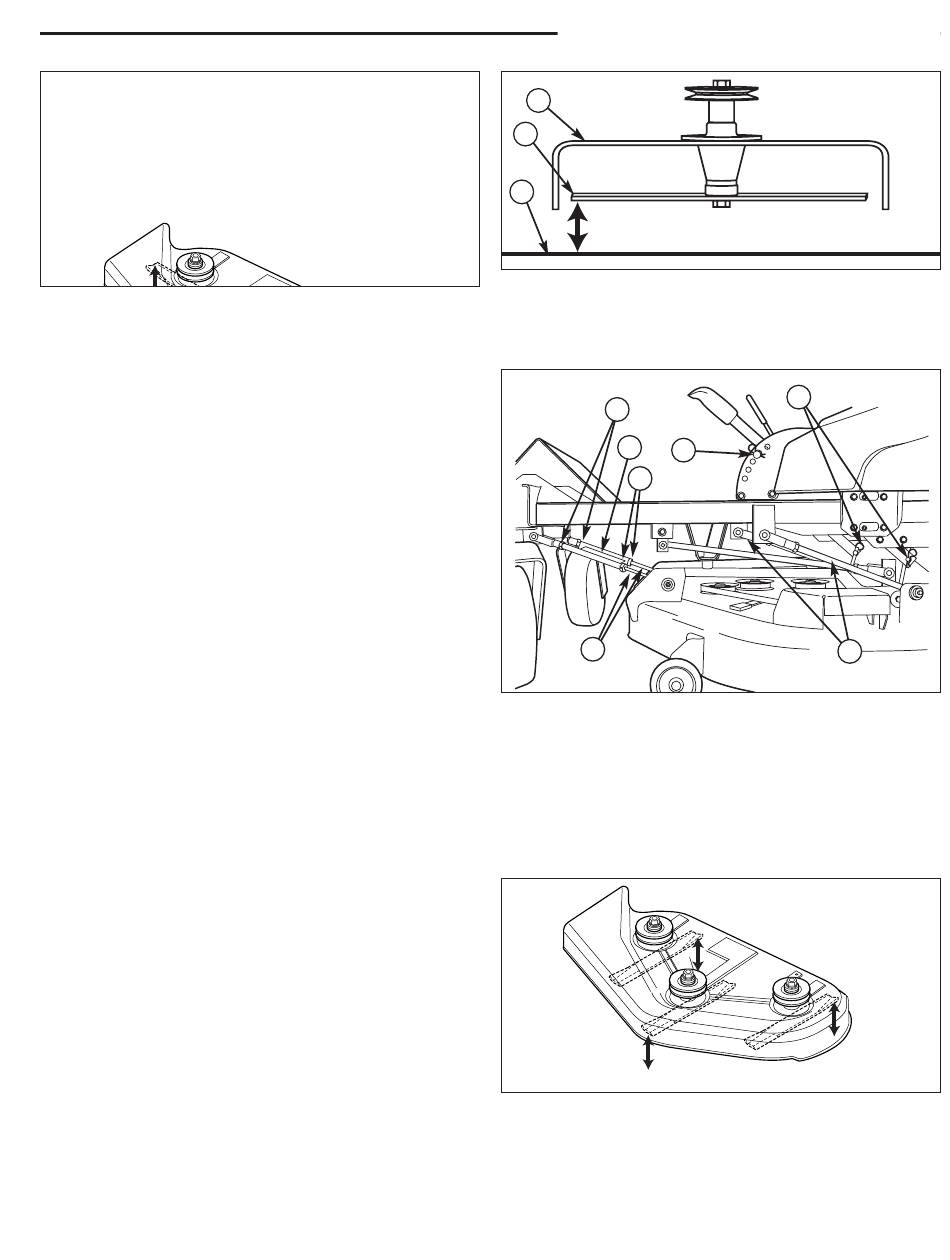

Figure 27. Orienter les lames d'un côté à l'autre
MISE À NIVEAU DU CAPOT DE LA TON-
DEUSE
Effectuez ces réglages sur une surface plate à niveau.
MISE À NIVEAU D'UN CÔTÉ À L'AUTRE
1. Une fois la tondeuse installée, placez le microtracteur sur
une surface lisse à niveau telle qu'un sol en béton. Faites
tourner les roues avant pour qu'elles soient bien droites.
2. Inspectez les lames pour garantir qu'elles ne sont pas cour-
bées et remplacez si besoin.
3. Placez la goupille de hauteur de la tondeuse dans le 4e trou
en partant du bas (C, Figure 29). Arrangez les
lames extérieures de la tondeuse de sorte qu'elles pointent
d'un côté à l'autre (Figure 27).
4. Mesurez la distance entre les pointes extérieures de cha-
cune des lames et le sol (Figures 27 et 28). Si l'écart entre
les deux côtés est supérieur à 3 mm, passez à l'étape 5. Si
l'écart est inférieur à 3 mm, passez à l'étape 6.
5. Utilisez les tiges de nivellement arrière (B, Figure 29) pour
régler le nivellement du capot d'un côté à l'autre. Répétez
l'étape 4 si besoin.
MISE À NIVEAU DE L'AVANT VERS L'ARRIÈRE
6. Arrangez les lames de sorte qu'elles se trouvent à l'avant et
à l'arrière (Figure 30).
7. Mesurez la distance depuis le sol vers la pointe avant de la
lame centrale et depuis le sol vers les pointes arrière des
lames gauche et droite (Figures 28 et 30). La pointe avant
de la lame centrale doit être 6 mm plus haute que les
pointes arrière des lames gauche et droite. Si ce n'est pas
le cas, procédez selon les instructions des étapes 8 à 11.
8. Vérifiez la longueur des tiges suspendues : l'arrière (D,
Figure 29) doit se trouver à 38,1 cm et n'est pas réglable.
Les tiges avant (E) doivent être initialement réglées à 37,5
cm. Pour ajuster l'inclinaison du capot de la tondeuse,
réglez uniquement les tiges d'inclinaison avant.
9. Pour abaisser la partie frontale du capot, desserrer les col-
liers (F, Figure 29) et glissez-les vers le capot, desserrez
les contre-écrous (A) et réglez les chapes vers l'extérieur.
Inversez le réglage pour surélever la partie frontale de la
tondeuse. Assurez-vous de surélever ou d'abaisser les
deux chapes à la même hauteur.
10. Vérifiez à nouveau la mesure de la lame et répétez les
étapes de 7 à 11, le cas échéant.
Dépannage, réglages et entretien
A
B
C
Figure 28. Mesurer la distance entre les pointes de lame et
le sol
A. Capot de tondeuse
B. Embout de lame
A
G
F
E
Figure 29. Mise à niveau de la tondeuse
A. Contre-écrous avant de mise à niveau
B. Tiges arrière de mise à niveau
C. 4e trou de la hauteur de coupe
D. Tiges de suspension arrière
E. Tiges de suspension avant
F. Collier
G. Stabilisateur
Figure 30. Orienter les lames de l'avant vers l'arrière
11. Repositionnez les équilibreurs du capot (G) sur les contre-
écrous (A) et poussez les colliers (F) vers le haut pour
qu'ils entrent en contact avec les équilibreurs, resserrez.
27
C. Niveau sol
B
C
D
