Utilisation du tracteur
A
B
A
D

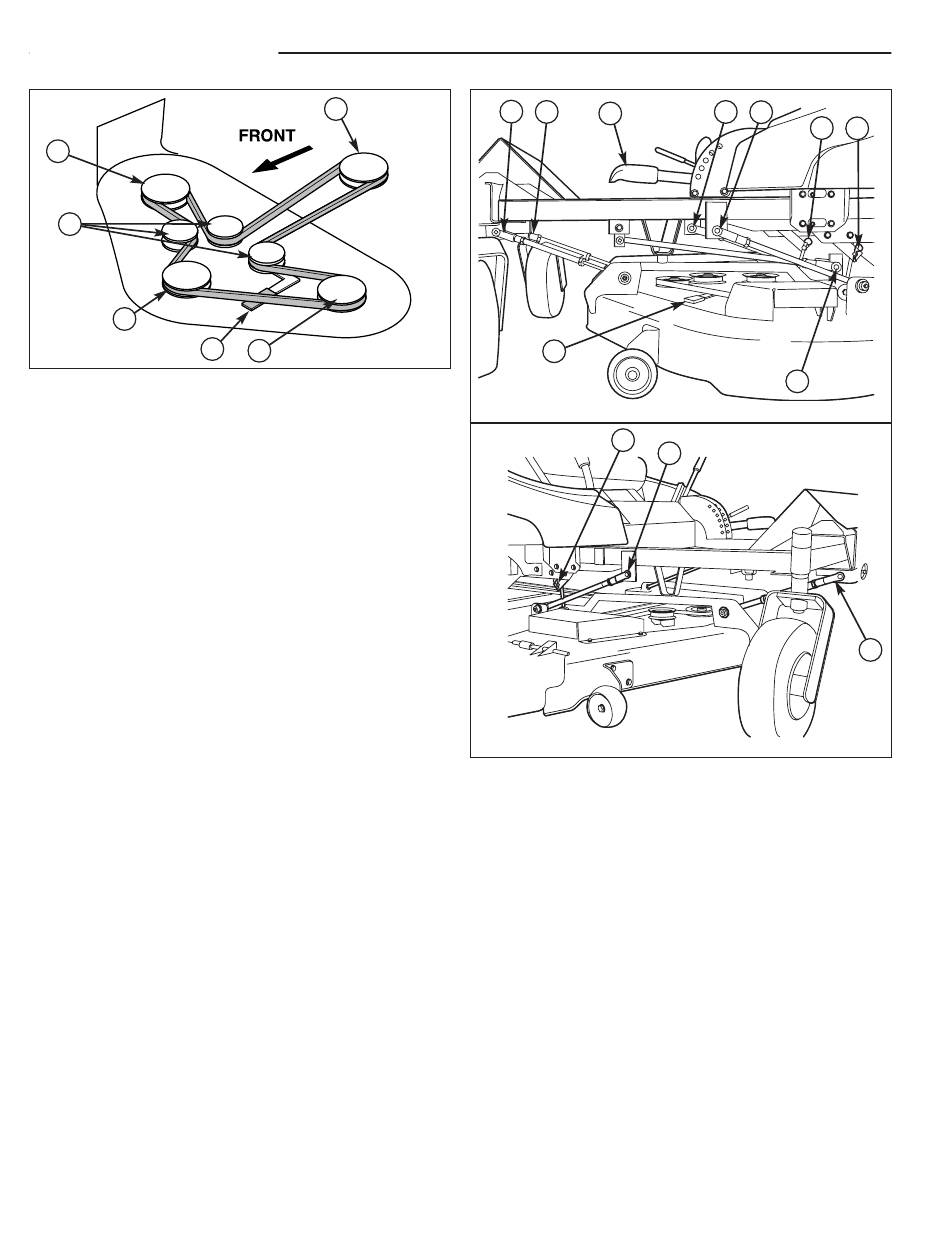

Figure 10. Acheminement de la courroie de la tondeuse
A. Poulies de l'arbre
B. Tendeurs arrière
C. Poulie de la prise de force
D. Levier de relâchement de tension de la courroie
DÉMONTAGE ET MONTAGE DE LA TON-
DEUSE
REMARQUE : Exécutez les opérations de démontage et de
montage de la tondeuse sur une surface plane telle qu'un sol
en béton.
Démontage
1. Débrayez la prise de force, serrez le frein à main, coupez le
moteur, enlevez la clé de contact et attendez que toutes les
pièces mobiles aient cessé de tourner.
2. Enlevez la goupille de réglage de la hauteur et abaissez le
levier de levage d'accessoire (H, Figure 11) à sa position la
plus basse.
3. À l'aide du levier de tension de la courroie de la tondeuse
(D, Figure 10), relâchez la tension de la courroie et enlevez
la courroie de la tondeuse de la poulie de la prise de force
(C).
4. Enlevez les goupilles suivantes (Figure 11) : A, B, C, D, E, F
et I. Conservez les bagues et les goupilles.
5. Faites tourner les roues avant et glissez le capot de la ton-
deuse du dessous de la machine.

Montage

1. Débrayez la prise de force, serrez le frein à main, coupez le
moteur, enlevez la clé de contact et attendez que toutes les
pièces mobiles aient cessé de tourner.
2. Enlevez la goupille de réglage de la hauteur et abaissez le
levier de levage d'accessoire (H, Figure 11) à sa position la
plus basse.
3. Faites tourner les roues avant et glissez le capot de la ton-
deuse du dessous de la machine.
4. Installez les axes de chape, les clips et les bagues aux
emplacements suivants (Figure 11) : A, B, C, D, E, F et I. Il
sera peut-être nécessaire de soulever l'arrière de la ton-
deuse pour installer les tiges.
5. Relâchez la tension de la poulie du tendeur à l'aide du levier
de tension de la courroie (D, Figure 10) et installez la cour-
roie, voir Figure 10.
C
A
B A
H
G
C
Figure 11. Montage et démontage de la tondeuse
A. Axe de chape avant droit
B. Axe de chape avant gauche
C. Axe de chape de bielle de levage droit
D. Axe de chape de bielle de levage gauche
E. Axe de chape de la tige du stabilisateur droit
E. Axe de chape de la tige du stabilisateur gauche
G. Levier de tension de la courroie
H. Levier de levage des accessoires
I. Axe de chape de la commande de la barre roulante (mod-
èles Champion)
14
E
F
C
I
E
D
A
