Mise À Niveau De La Tondeuse - Simplicity REGENT Serie Manuel D'utilisation

Dépannage, réglages et entretien
REGLAGE DU GALET TENDEUR - Tondeuses
de 112 cm SEULEMENT
1. Désengager la PDF. Placer le levier de réglage de hauteur
de la tondeuse en position de coupe à mi-hauteur.
2. Desserrer la vis à tête du galet tendeur (A, Figure 31) et
faire glisser le galet dans son logement vers l'arrière de
façon à utiliser une longueur de courroie plus importante.
3. Serrer la vis à tête du galet tendeur.
4. Engager la PDF. Mesurer la longueur du ressort comprimé
(B). Le ressort comprimé doit mesurer de 73 à 76 mm.
Répéter les étapes 2 à 4 selon le besoin.
Remarque : si le réglage du galet tendeur ne permet pas de
réduire suffisamment le jeu de la courroie, procéder au réglage
de la tringle d'embrayage selon les instructions de la page
précédente.
5. Vérifier le temps d'arrêt des lames de tondeuse. Les lames
de la tondeuse doivent parvenir à l'arrêt complet en cinq
secondes. Si les lames ne s'immobilisent pas dans les cinq
secondes, consulter le concessionnaire agréé.
AVERTISSEMENT
Avant d'inspecter la tondeuse, arrêter le moteur et
désengager la PDF. Attendre l'arrêt complet de toutes
les pièces mobiles. Retirer la clé du contact, débrancher
le fil de la bougie et l'attacher à l'écart de cette dernière.
Mise à niveau de la tondeuse
Si la tonte n'est pas régulière, la tondeuse peut avoir besoin
d'être mise à niveau. Des pneus gonflés à une pression
inégale ou incorrecte peuvent également être la cause d'une
tonte irrégulière. La pression des pneus doit être :
• Avant 0,83-1,04 bar
• Arrière 0,68-0,83 bar
MISE A NIVEAU LATERALE
1. La tondeuse étant installée, garer le tracteur sur une
surface lisse et plane, telle qu'une dalle de béton. Diriger
les roues droit devant.
2. Regarder si les lames sont voilées et les remplacer si
nécessaire.
3. Placer la tondeuse en position de coupe haute. Orienter les
lames de la tondeuse de façon à ce qu'elles pointent sur
les côtés (Figure 32).
4. Voir la Figure 32. Mesurer la distance entre les extrémités
extérieures des lames et le sol. S'il y a une différence de
plus de 3 mm d'un côté à l'autre, passer à l'étape 5. Si la
différence est inférieure à 3 mm, voir « Mise à niveau
longitudinale ».
5. Voir la Figure 33. Desserrer l'écrou extérieur (A) et la vis
auto-taraudeuse (C), puis tourner l'écrou excentrique (B)
pour relever ou abaisser le côté gauche de la tondeuse.
Quand la tondeuse est mise à niveau, maintenir l'écrou
excentrique tout en resserrant l'écrou extérieur. Serrer la
vis auto-taraudeuse (C).

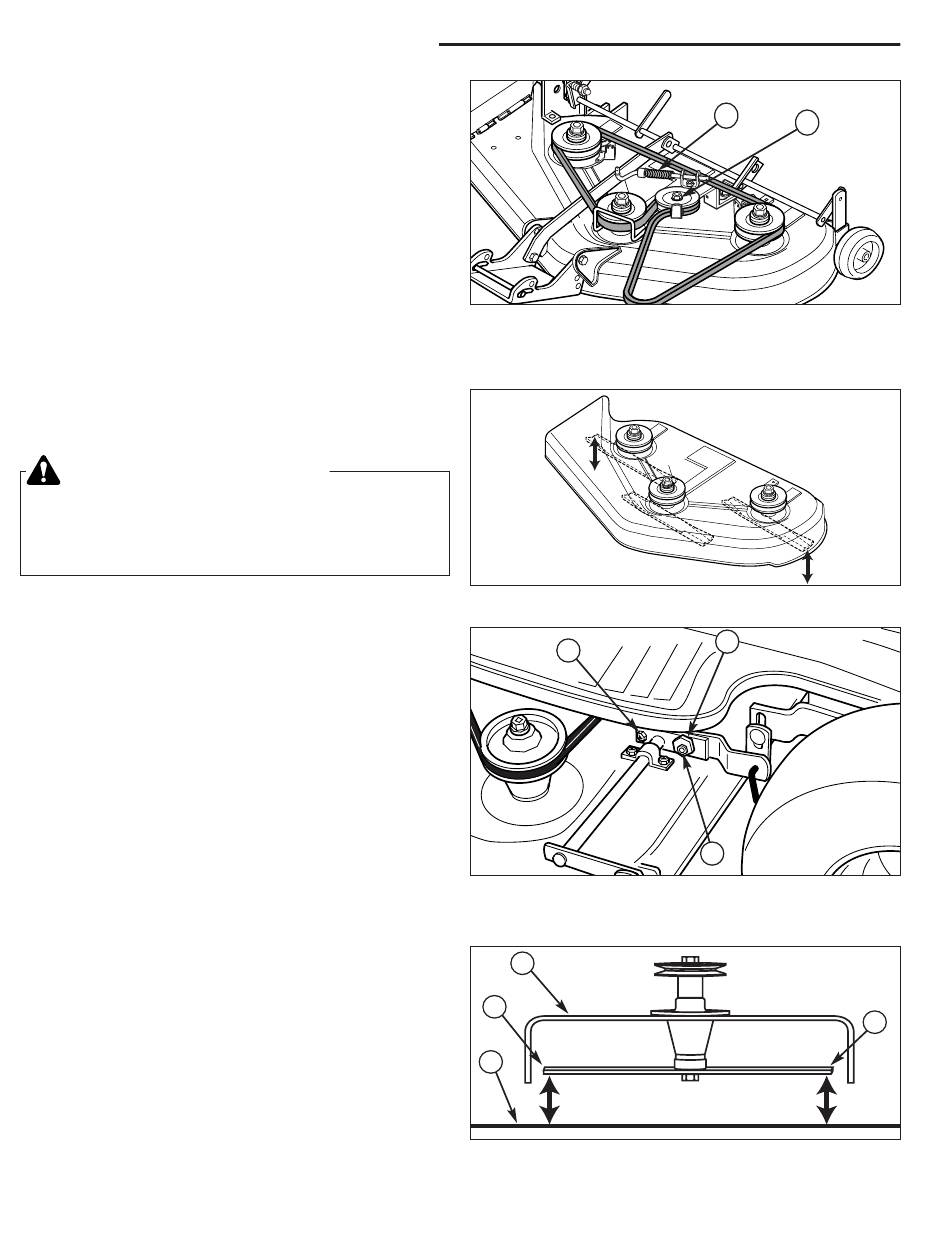

Figure 31. Réglage de l'embrayage de PDF -
Modèles de 112 cm
A. Vis à tête du galet tendeur
B. Ressort d'embrayage
Figure 32. Orienter les lames latéralement
C
Figure 33. Réglage pour la mise à niveau latérale
A. Ecrou extérieur
B. Ecrou excentrique
A
B
C
Figure 34. Mesurer la distance des extrémités
des lames au sol
A. Carter de la tondeuse
B. Extrémités de lame
30
B
A
B
A
C. Vis auto-taraudeuse
C. Niveau du sol
B
