Remplacement De La Courroie De La Tondeuse; Réglage De La Tension De La Tondeuse - Simplicity Zero-Turn Rider 18HP Manuel De L'opérateur

Dépannage, réglages et entretien
A
B
A
D

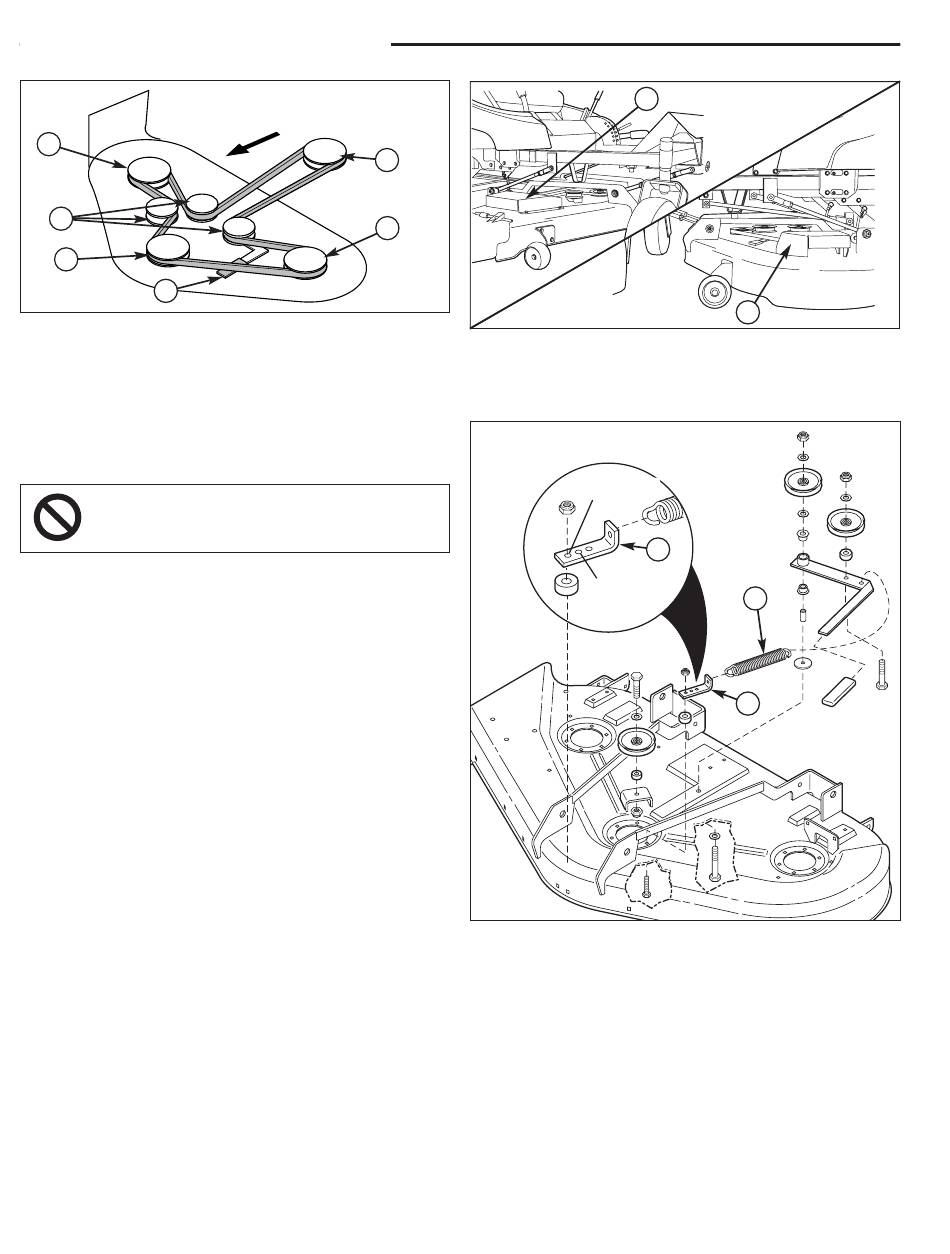

Figure 33. Acheminement de la courroie de la tondeuse
A. Poulies de l'arbre
B. Poulies du tendeur arrière
C. Poulie de la prise de force
D. Levier de relâchement de tension de la courroie
REMPLACEMENT DE LA COURROIE DE LA
TONDEUSE
Pour éviter d'endommager les courroies, ne forcez
pas les courroies sur les poulies.
1. Garez le microtracteur sur une surface lisse à niveau telle
qu'un sol en béton. Débrayez la prise de force, serrez le
frein à main, coupez le moteur et enlevez la clé de contact.
2. Enlevez les vis à tête creuse bloquant les couvercles de
courroies droite et gauche (A, B Figure 34) et retirez
ensuite les couvercles.
3. Surélevez le capot de la tondeuse en position de transport.
A l'aide d'un levier (D, Figure 33) relâchez la tension de la
courroie de la tondeuse et enlevez la courroie de la poulie
de prise de force (C).
4. Enlevez l'ancienne courroie d'entraînement et installez la
nouvelle (voir la Figure 33). L'arrière de la courroie d'en-
traînement doit se trouver contre l'arrière des poulies ten-
deur (B). À l'aide du levier de tension de la courroie (D),
relâchez la tension de poulie tendeur pour l'installation.
RÉGLAGE DE LA TENSION DE LA TON-
DEUSE
Si la courroie d'entraînement de la tondeuse se relâche à force
d'usure, vous pouvez ajuster le support de la poulie tendeur
pour retendre la courroie. Le réglage initial du support est illus-
tré sur la figure 35.
1. Placez la goupille de hauteur de la tondeuse en position de
11,4 cm (C, Figure 29).
2. Mesurez la longueur tendue du ressort de tension de la
courroie (B, Figure 35). La longueur du ressort doit être
supérieure à 17,8 cm. Si ce n'est pas le cas, réglez la
longueur en conséquence.
C
A
Figure 34. Couvercles de courroie
A. Couvercle de courroie du côté droit
B. Couvercle de courroie du côté gauche
Figure 35. Réglage de la tension de la courroie de la ton-
deuse
A. Support du tendeur
B. Ressort de tension
