Tondeuse De 122 Cm - Simplicity Legacy Série Manuel D'instruction

Remplacement de la courroie d'entraînement
de la tondeuse de 122 cm
1. Retirer la tondeuse du tracteur. Voir Dépose
et installation de la tondeuse.
2. Retirer les vis de fixation des deux couvercles du
carter de la tondeuse et enlever les couvercles.
3. A l'aide d'un crochet ressort ou d'une boucle de ficelle,
libérer le ressort du galet tendeur de la courroie
(A, figure 53).
4. Retirer la vieille courroie.
5. Inspecter toutes les poulies en vue d'usure
ou de dommage au roulement.
6. Lubrifier le bras du galet tendeur avec de la graisse
universelle au lithium et s'assurer de son libre
mouvement.
7. Installer la nouvelle courroie comme illustré sur
le schéma de la figure 52.
8. Vérifier que la butée de galet tendeur (B, figure 53)
est correctement alignée. Voir REGLAGE DE LA
BUTEE DE GALET TENDEUR.
9. Terminer l'installation en reprenant les étapes
1 à 3 à l'inverse.
Dépannage, réglages et entretien
CONFIGURATION DE LA COURROIE VUE DU DESSUS
Outer
Poulie
Pulley
extérieure
Belt
Double V Côté double
trapèze de
la courroie
AVANT

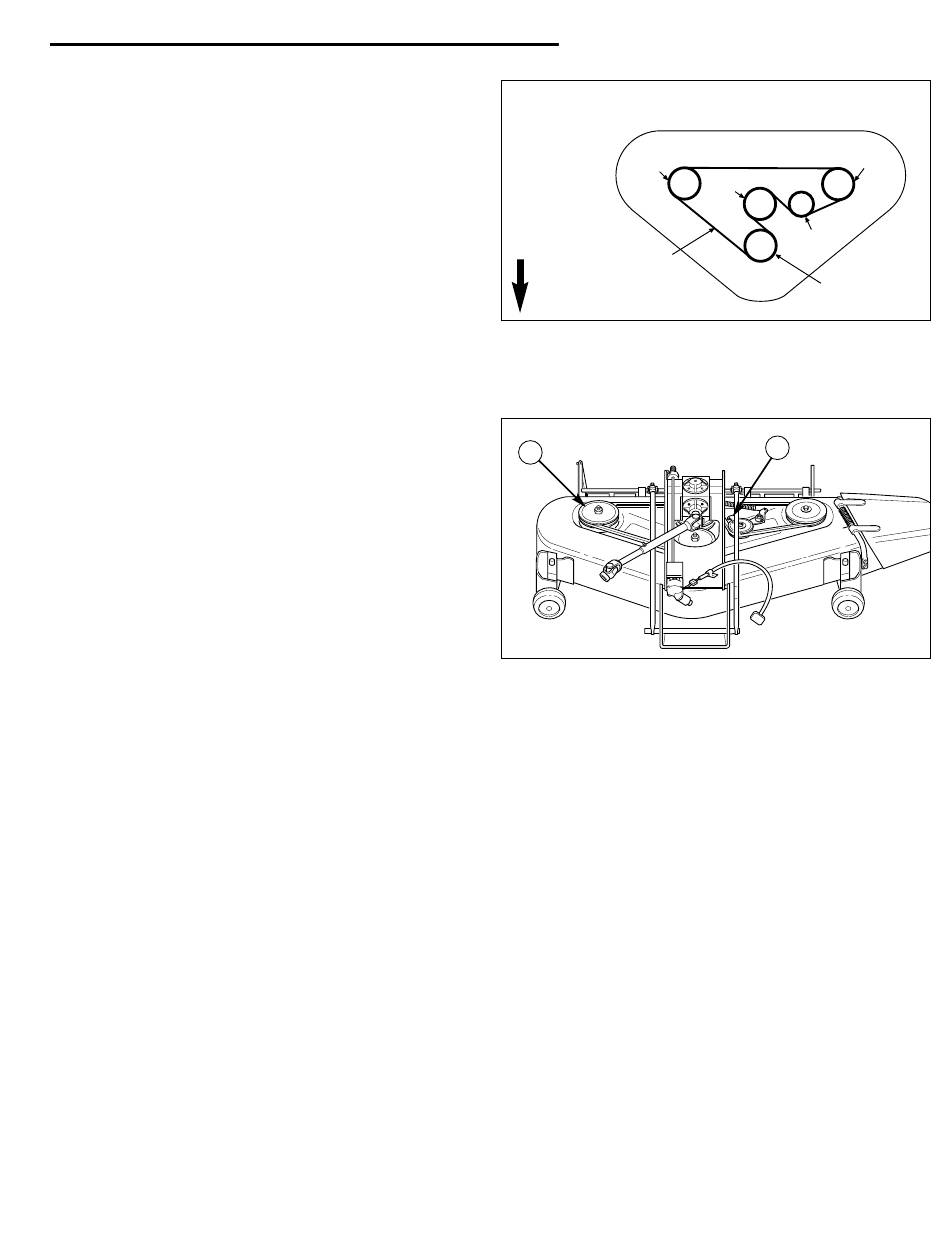

Figure 52. Configuration de la courroie de la

tondeuse de 122 cm

A
Figure 53. Tondeuse de 122 cm — Couvercles retirés
A. Ressort de tension du galet tendeur
B. Butée de galet tendeur
33
Outer Poulie
extérieure
Pulley
Poulie
d'entraînement
Drive
Pulley
Galet tendeur
V Idler
(trapèze
unique)
Center
Poulie
centrale Pulley
B
