Instalation de la tondeuse

1. Relever le support d'accessoire et faire glisser la
tondeuse sous le tracteur.
2. Brancher le câble d'alimentation électrique (figure 14).
3. Démarrer le moteur.
4. Régler la hauteur de coupe au maximum.
5. Abaisser complètement le support d'accessoire.
6. Arrêter le moteur.
7. S'assurer que les chaînes de relevage de la tondeuse se
trouvent directement au-dessous des bras de relevage.
Accrocher les 2 chaînes de relevage de la tondeuse sur
les bras de relevage du tracteur (figure 13).
8. Mettre le contacteur démarrage en position
RUN (marche) et régler la hauteur de coupe de la
tondeuse au minimum (il n'est pas nécessaire de
lancer le moteur).
9. Mettre le contacteur démarrage en position OFF (arrêt).
10. Installer la cloche d'attelage (A, figure 15) sur
la tondeuse.
11. Assujettir la cloche d'attelage au tracteur au moyen des
deux axes courts (C, figure 15) et goupilles de sûreté.
12. Assujettir la cloche d'attelage (A, figure 15) à la
tondeuse au moyen de l'axe long (B) et de la goupille
de sûreté.
13. Démarrer le moteur.
14. Relever complètement le support d'accessoire.
15. Arrêter le moteur.
16. Faire passer les deux roulettes-guides avant de
la position de glissement à la position de tonte en
appuyant sur le haut de l'axe et en les faisant pivoter
(voir la figure 11).
17. Tondeuses de 122 cm et 152 cm : Mettre la roulette
de glissement arrière en position de tonte (voir la
figure 12).
18. Tirer le collier de verrouillage (A, figure 16) de l'arbre
de transmission en arrière et insérer l'arbre à fond
dans la PDF.
19. Relâcher le collier de verrouillage et tirer sur l'arbre
jusqu'à ce que le collier se verrouille en place sur
l'arbre de transmission.

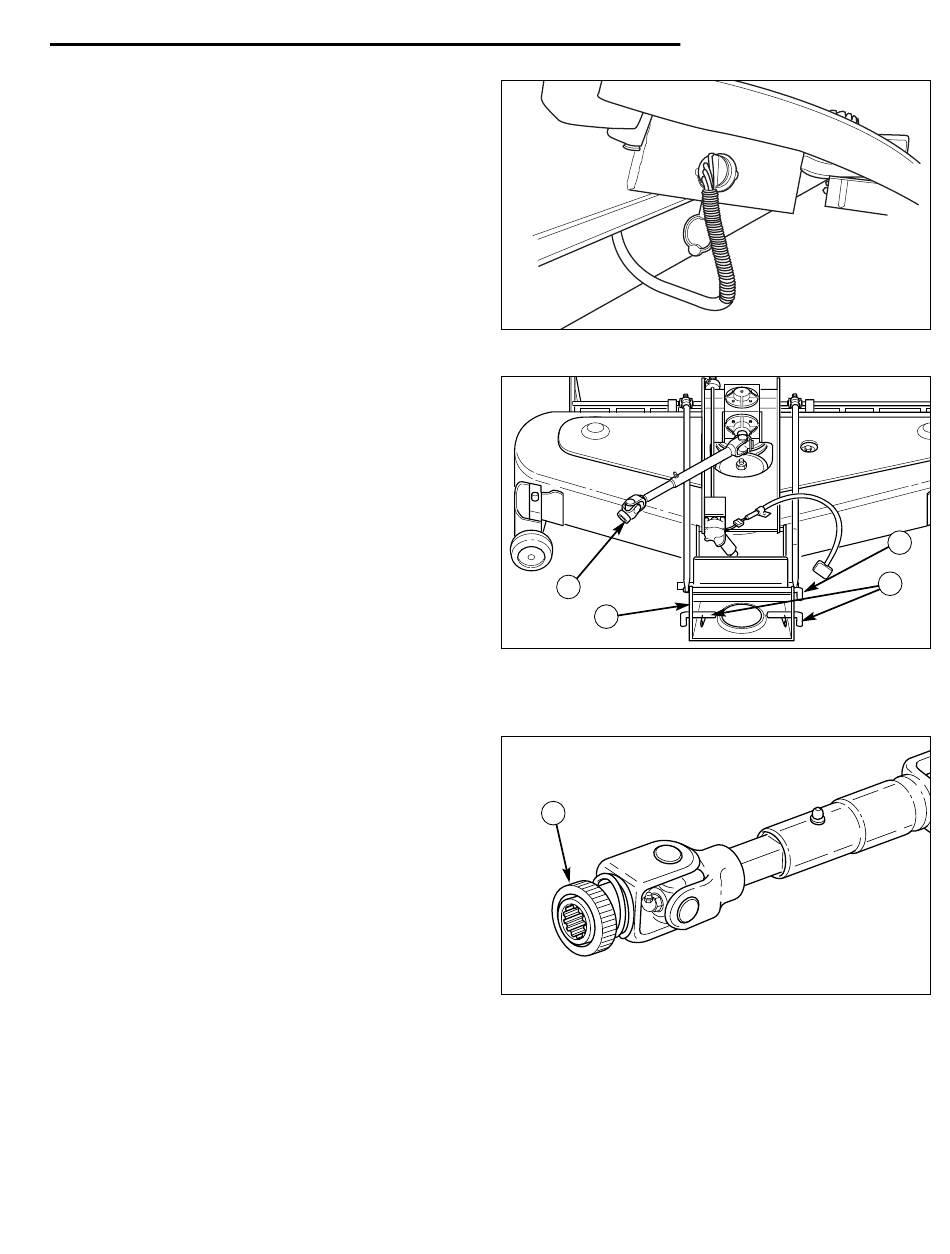

Figure 14. Branchement électrique de la tondeuse
D
A
Figure 15. Cloche d'attelage avant et axes
A. Cloche d'attelage
B. Axe d'attelage long
A
Figure 16. Arbre de transmission de la tondeuse
A. Collier de verrouillage
15
Utilisation du tracteur
C. Axes d'attelage courts
D. Arbre de transmission
B
C
