Pour éviter de les endommager, NE PAS
FAIRE LEVIER SUR LES COURROIES
POUR LES INSTALLER SUR LES POULIES.
REMPLACEMENT DE LA COURROIE
DE LA TONDEUSE
Remplacement de la courroie d'entraînement
de la tondeuse de 152 cm
1. Retirer la tondeuse du tracteur. Voir Dépose
et installation de la tondeuse.
2. Retirer les vis de fixation des deux couvercles du
carter de la tondeuse et enlever les couvercles.
3. A l'aide d'un crochet ressort ou d'une boucle de
ficelle, libérer le ressort du bras de galet tendeur
de la courroie (B, figure 48).
4. Retirer la courroie de la d'entraînement côté droit
(A, figure 48). Puis, enlever la courroie des autres
poulies de la tondeuse.
5. Inspecter toutes les poulies en vue d'usure ou
de dommage au roulement.
6. Lubrifier le bras du galet tendeur avec de la graisse
universelle au lithium et s'assurer de son libre
mouvement.
7. Installer la nouvelle courroie comme illustré sur
le schéma de la figure 47.
8. Terminer l'installation en reprenant les étapes
1 à 3 à l'inverse.
Dépannage, réglages et entretien
CONFIGURATION DE LA COURROIE VUE DU DESSUS
Outer
d'entraînement
Poulie Drive
Pulley
extérieure
Pulley
Belt
Côté double
Double V
trapèze de la
courroie
AVANT

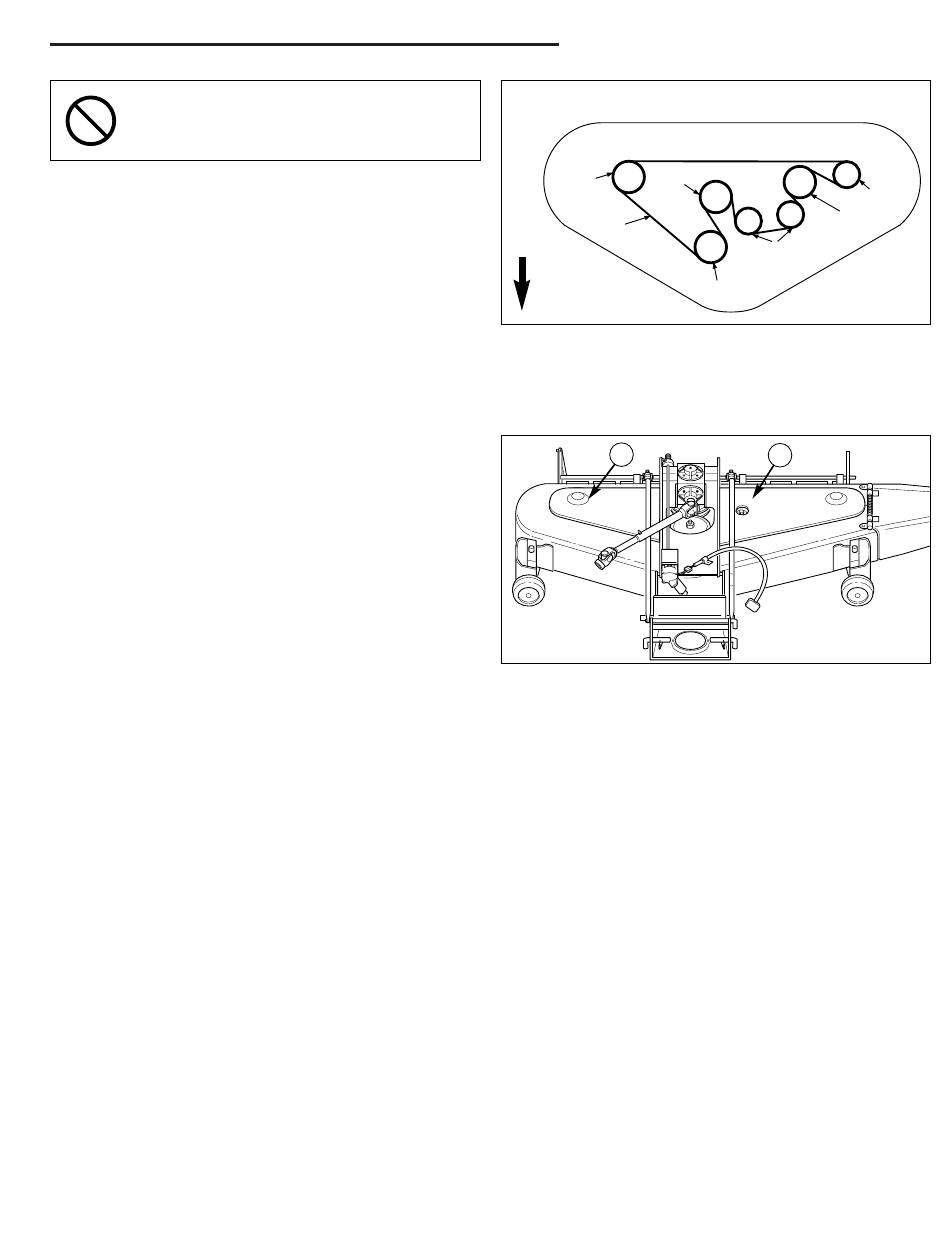

Figure 47. Configuration de la courroie de la

tondeuse de 152 cm

A
Figure 48. Tondeuse de 152 cm — Couvercles retirés
A. Poulie d'entraînement côté droit
B. Ressort de tension du bras de galet tendeur
31
Poulie
Outer
Poulie
Pulley
extérieure
V Idler
Galet tendeur
(trapèze unique)
Center Pulley
Poulie
centrale
B
Galet
tendeur
(trapèze
V Idler
unique)
