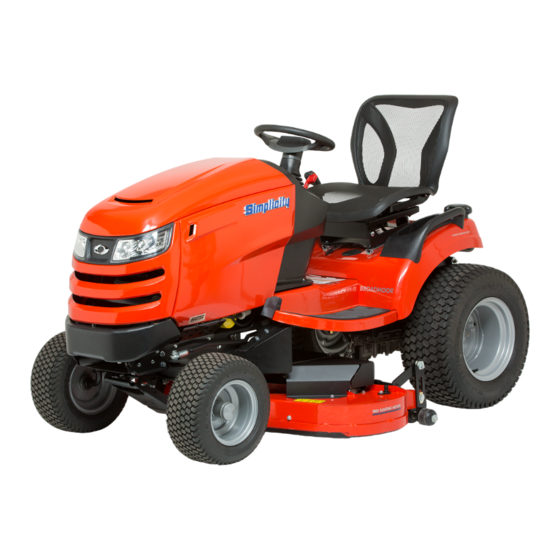

Manuels Connexes pour Simplicity SYT410
Sommaire des Matières pour Simplicity SYT410
- Page 1 MANUEL D'UTILISATION SYT410 IAIWI ��- Copyright @ Briggs & Stratton 80088422 Milwaukee, WI, USA. Ali rights reserved. Revision E...
- Page 5 Table des matières: Produits couverts par le présent manuel ....... 118 Généralités ................. 118 Coordonnées de contact du bureau européen ....118 Étape V (5) de l'Union Européenne (UE) : Taux de dioxyde de carbone (CO2) .............. 118 Déclaration de conformité ..........118 Sécurité...
- Page 6 Produits couverts par le Sauvegardez ces instructions pour votre référence. Ce manuel contient des informations de sécurité pour vous faire présent manuel prendre conscience des dangers et des risques associés à ce produit et vous informer sur la façon de les éviter. Il contient Les produits suivants sont couverts par le présent manuel: également des instructions importantes qui doivent être suivies pendant l'installation initiale, l'utilisation et l'entretien...
- Page 7 Remarque : Un guide d'identification de la pente par jauge Symbole Signification papier est inclus dans votre documentation produit et est Produits chimiques dangereux également disponible en téléchargement à partir du site Internet du fabricant. Symboles de sécurité et leurs �...
- Page 8 Â AVERTISSEMENT indique un danger qui, s'il n'est pas 1::::: évité, pourrait provoquer de graves blessures, voire la mort. Ct,H(;Al;&E ---- CNf;�Oft�. l•IWIKNI - Â •-'- ATTENTION indique un danger qui, s'il n'est pas évité, pourrait causer des blessures mineures ou modérées. AVIS indique les informations considérées comme importantes, mais non relatives aux dangers.
- Page 9 Messages de sécurité Les symboles des commandes et leur signification AAVERTISSEMENT Option de tonte en marche arrière (RMO) Lire, comprendre et suivre les instructions et les avertissements dans ce manuel et sur la machine, le manuel du moteur et les accessoires, avant d'utiliser cette machine.
- Page 10 ■ ■ Commande d'accélération Levier de débrayage de transmission • Jauge de niveau de carburant (si la machine en est équipée) Commande d'accélération en position LENT Réservoir de carburant Commande d'accélération en position RAPIDE Prise de courant 12 volts Prise de force (PTO) Pédale de blocage du différentiel (si la machine en est équipée) Prise de force...
- Page 11 Barres de hauteur du plateau de coupe : affiche la hauteur Vidange d'huile approximative du plateau de coupe. • Ce message s'affiche au bout de 50 heures de Fonctions du principal compteur de maintenance (H, fonctionnement suivant la réinitialisation précédente. Figure 4) •...
- Page 12 Appuyer plus de 3 secondes sur MODE. Les heures Zone de travail s'afficheront en clignotant. S'assurer de connaître la zone dans laquelle vous Appuyer sur RÉINITIALISER pour régler les heures. prévoyez d'utiliser la tondeuse. Appuyer moins d'une seconde sur MODE pour S'assurer que la zone est exempte de matières non enregistrer le réglage.
- Page 13 Tests de système de verrouillage de A DANGER � sécurité à Le fait d'opérer sur des pentes, près de l'eau ou proximité Cette machine est équipée d'un système de verrouillage d'un cours d'eau ou de déversements peut entraîner une de sécurité. Ne pas tenter de contourner ou d'altérer les perte de contrôle et un retournement.
- Page 14 PLEIN. Démarrer le moteur et vérifier que la pression d'huile Vérifier et ajouter de l'huile moteur soit adéquate avant de continuer à utiliser la machine. Utiliser des huiles garanties et certifiées Briggs & ® Stratton pour obtenir les meilleures performances. D'autres Si le niveau d'huile est entre les marques AJOUTER et huiles détergentes de haute qualité...
- Page 15 Ajouter du carburant AAVERTISSEMENT � AAVERTISSEMENT --� L'essence et ses vapeurs sont hautement inflammables et explosives. L'essence et ses vapeurs sont hautement inflammables et explosives. Toujours manipuler l'essence avec la plus Un incendie ou une explosion peuvent entraîner de graves grande des précautions.
- Page 16 Pour arrêter le tracteur, relâcher les pédales de En cas d'urgence, retirer la clé de la fiche de démarreur pour arrêter immédiatement le tracteur et le moteur. commande de vitesse, mettre le frein de stationnement et arrêter le moteur. Voir Arrêter le tracteur et le moteur. Remarque : Si le moteur ne démarre pas après plusieurs tentatives, contacter un revendeur agréé.
- Page 17 S'assurer que l'interrupteur de PTO (M) est débrayé. Remarque : Ne pas couper lorsque le carter est en position de transport relevée. Démarrer le moteur. Voir Démarrer le moteur. Le commutateur électrique de hauteur de coupe (T, Régler la commande d'accélérateur (J) sur la position Figure 3) commande la hauteur de coupe de la tondeuse.
- Page 18 MOTEUR Entretien ""':* Toutes les 50 heures ou une fois par an AAVERTISSEMENT Changer l'huile moteur Remplacer le filtre à huile Des étincelles involontaires peuvent provoquer un incendie Tous les ans ou un choc électrique. Remplacer le filtre à air Un démarrage accidentel peut entraîner un happement, une Remplacer le préfiltre amputation traumatique ou une lacération.
- Page 19 charge ou de toute autre composante électrique défectueux. secondes, consulter un réparateur Briggs & Stratton agréé En cas de doute sur la cause du problème, contactez votre pour réparation. revendeur. Pour remplacer la batterie, consulter la section Changer l'huile moteur Nettoyage de la batterie et des câbles .Nettoyage de la batterie et des câbles.
- Page 20 Vérifier les bougies d'allumage Nettoyer le préfiltre avec un liquide détergent et de l'eau. Ensuite, le laisser sécher complètement à l'air. Ne pas lubrifier le préfiltre. AVERTISSEMENT � 1 �,�-�, Attachez le dépoussiéreur sec au filtre à air. Poser l'assemblage du filtre à air. Poser le couvercle et fermer les attaches.
- Page 21 Équipement remorqué Équipement ARRÊTER la prise de force (PTO) et enclencher le frein 1. Avant de remorquer la machine, s'assurer que l'attelage de stationnement. Retirer la fiche du démarreur. Laisser la est prévu pour le remorquage. machine refroidir. 2. Attacher l'équipement remorqué UNIQUEMENT au point Si vous retirez la batterie, vous augmenterez la durée de d'attelage.
- Page 22 Dépannage Dépannage du tracteur PROBLÈME CAUSE SOLUTION Pousser complètement la pédale de frein vers le Le moteur ne tourne pas ou ne démarre pas. La pédale de frein n'est pas poussée vers le bas. bas. Vider le réservoir de carburant. Si le moteur est chaud, le laisser refroidir puis remplir le réservoir de carburant.
- Page 23 Spécifications Tableau des spécifications techniques 2691689,2692022 2691690 Article MOTEUR Cylindrée 724cc 724 cc Système électrique 12 V- 9 A Reg 12 V- 9 A Reg régulée 12 V- 230 CCA 12 V - 230 CCA Capacité d'huile 64oz 64oz Écartement des électrodes de bougie 0.030 po (0,76 mm) 0.030 po (0,76 mm) Couple de serrage de bougie...
