Système de thérapie clinique Intelect® Neo
ASSEMBLAGE/AJUSTEMENT DES PIEDS SUR LE
CHARIOT NEO
Le chariot Neo est livré avec les pieds non fixés .
Outils requis :
• clé de serrage hexagonale de 4,76 mm (3/16 po) (fournie)
• 6 rondelles plates, diamètre interne de 6,35 mm (¼ po)
(fournies)
• 6 vis d'assemblage à six pans creux ¼-20 x 1-1/4 po
(fournies)
Pour réaliser ou ajuster l'assemblage des pieds sur le chariot Neo,
procédez comme suit :

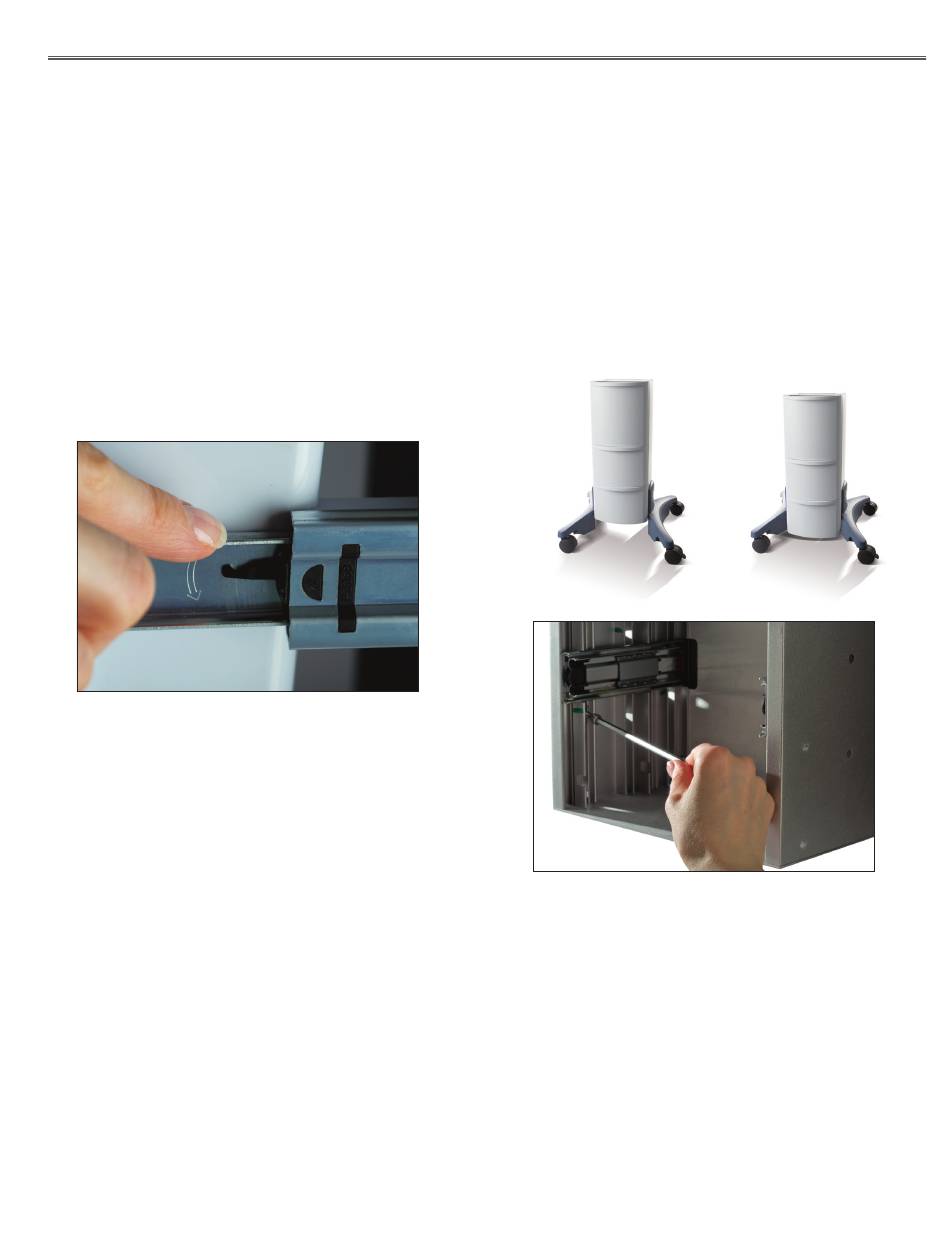

1 . Retirez le tiroir inférieur du chariot . Ouvrez le tiroir . Appuyez
simultanément sur les languettes en plastique situées sur
les deux glissières de tiroir dans des directions opposées,
comme indiqué sur l'illustration . Retirez complètement
le tiroir .
INSTRUCTIONS D'INSTALLATION
2 . Le chariot peut être réglé à deux hauteurs différentes : la
hauteur standard, illustrée à gauche, et la hauteur minimale,
illustrée à droite . Déterminez la hauteur désirée lors de la
première installation . Localisez les trois boulons Allen pour
chaque pied, gauche et droit, et insérez-les à la main dans
leur emplacement respectif . Utilisez la clé hexagonale pour
fixer les pieds .
REMARQUE : pour régler la hauteur par la suite, il suffit de
retirer les boulons Allen, de repositionner les pieds et de
réinsérer les boulons .
3 . Replacez le tiroir inférieur .
23
