Pose du socle de transport
•
Pour la remise en place, posez la bande agrippante sous le socle.
•
Posez l'appareil sur le socle de manière à ce que les fentes du fond de l'appareil
correspondent avec les barres du socle de transport (voir Fig. 3-3).
•
Fermez la bande agrippante sur la poignée de transport.
AVIS !
Lors de tout réemballage à des fins de transport, toujours monter le socle de
transport.
3.5
Instructions de montage
3.5.1

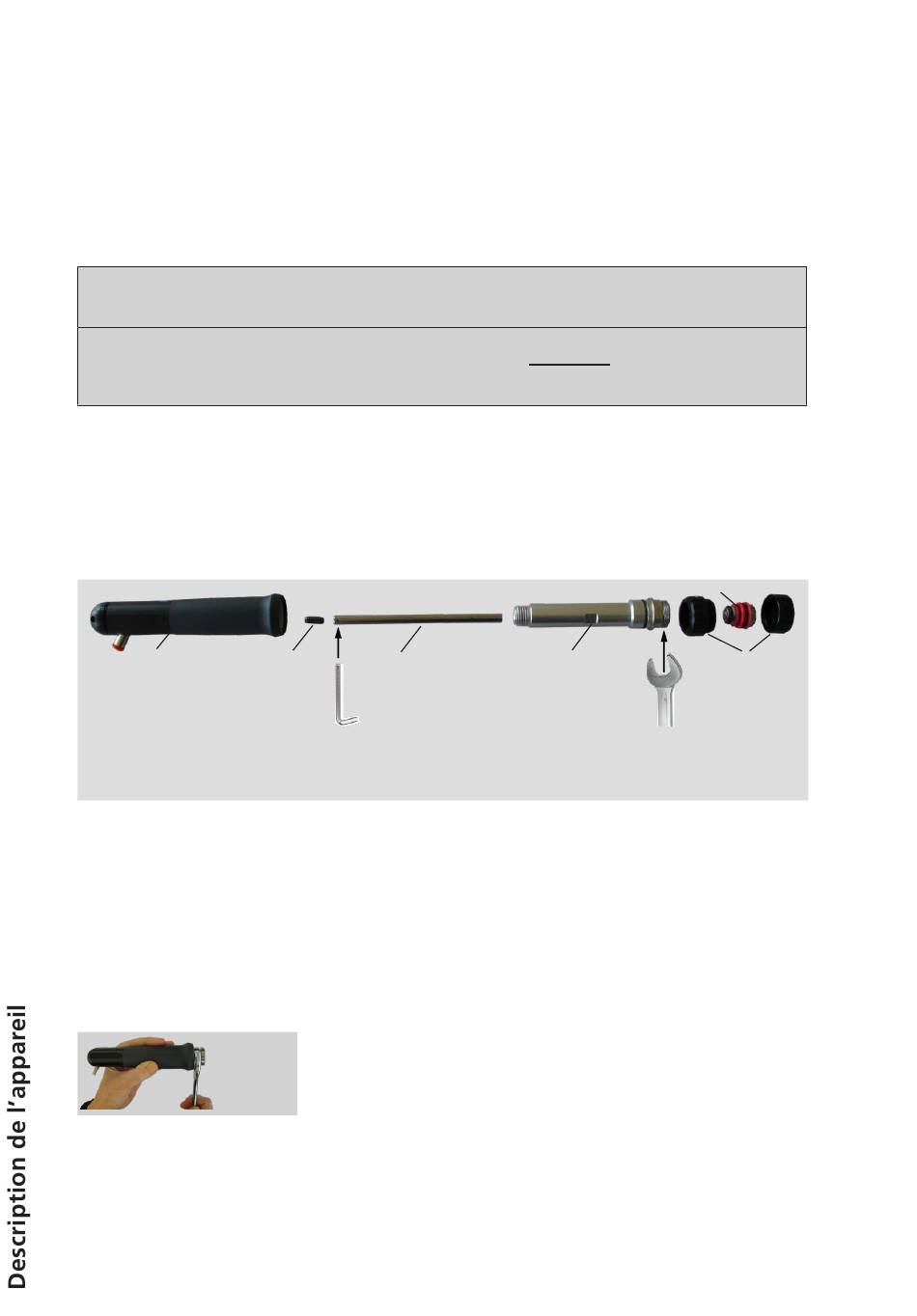

Composants de l'applicateur
1
12
1
Poignée de l'applicateur
2
Projectile
3
Clé mâle coudée pour vis à six pans creux
(voir Nettoyage / révision)
4
Tube conducteur
3.5.2
Assemblage de l'applicateur
•
Assemblez l'applicateur comme suit :
2
4
3
•
Retirez le tube conducteur et le projectile de l'emballage
de l'applicateur.
•
Vissez la tige de l'applicateur et tirez-la hors de la
poignée de l'applicateur.
•
Utilisez pour ce faire la clé à fourche fournie.
5
5
Tige de l'applicateur
6
Clé à fourche
7
Insert de transmetteur d'impulsions
8
Capuchons du transmetteur
d'impulsions
7
8
6
15 700 03 0319
