Connexion d'un voyant D+ (en option)

Pour vérifier le bon fonctionnement de l'alternateur, un voyant de contrôle est souvent utilisé. Ce voyant s'éteint
lorsque l'alternateur est en charge.
Le voyant D+ est également utilisé pour alerter :
• Champ I trop élevé : 3 clignotements courts toutes les 2 secondes
• Batterie U trop élevée : 2 clignotements courts toutes les 2 secondes
• Champ I trop bas : 1 clignotement court toutes les 2 secondes
4.6.5
Utilisation d'un répartiteur de charge (en option)
Lorsque deux groupes de batteries ou plus doivent être chargés simultanément, il est recommandé d'utiliser un
répartiteur de charge. Voir la Figure 9 pour plus de détails sur l'installation. Voir ANNEXE Figures A-11 et A-13
pour des exemples d'installation.
MISE EN GARDE !
Si un répartiteur de charge standard est installé entre la borne B+ de l'alternateur et le
pôle positif (+) de la batterie, le câble rouge [+bat] et le câble marron [reg on] doivent
être connectés au pôle positif (+) de la batterie. Ne connectez pas ces câbles sur
l'entrée du répartiteur de charge.
Remarque : étant donné que la détection de la tension des batteries est effectuée par le régulateur Alpha Pro,
vous pouvez utiliser un répartiteur de charge non équipé d'une connexion de détection de tension.

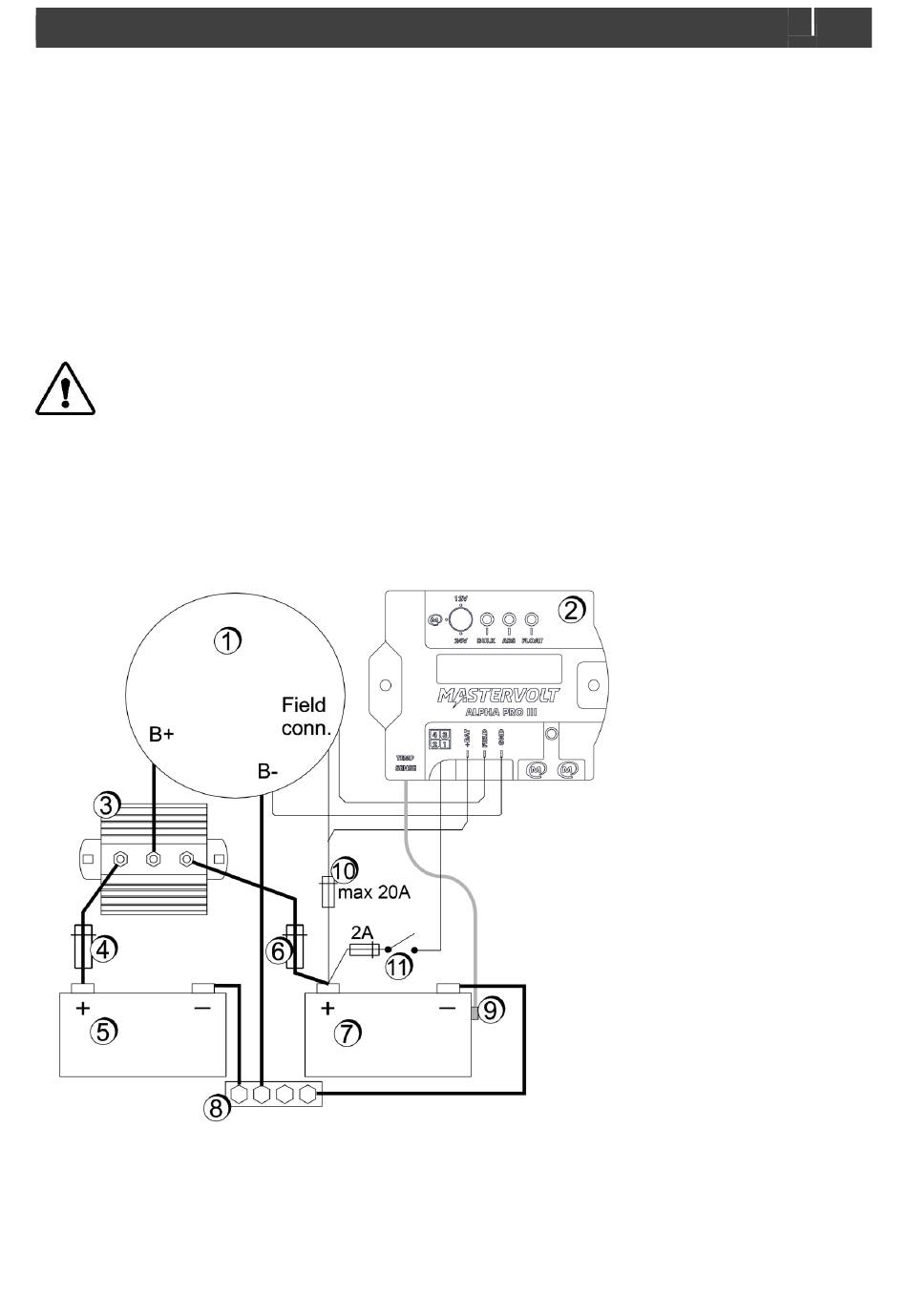

Figure 9 : Mise en service de l'Alpha Pro
Alternateur Alpha & Régulateur Alpha Pro – Manuel d'utilisation
13
1. Alternateur
2. Régulateur Alpha Pro
3. Répartiteur de charge
4. Fusible de batterie
auxiliaire
5. Batteries auxiliaires
6. Fusible batterie
principale
7. Batteries principales
8. Barre omnibus
9. Sonde de batterie sur la
batterie principale
10. Max. Fusible
remplaçable 20 A, entre
le pôle positif de la
batterie et le connecteur
du champ de
l'alternateur. Utilisez un
fusible de 10 A pour les
alternateurs Mastervolt.
11. Relais d'allumage ou
pressostat d'huile, à
raccorder au raccord
Marche du régulateur.
