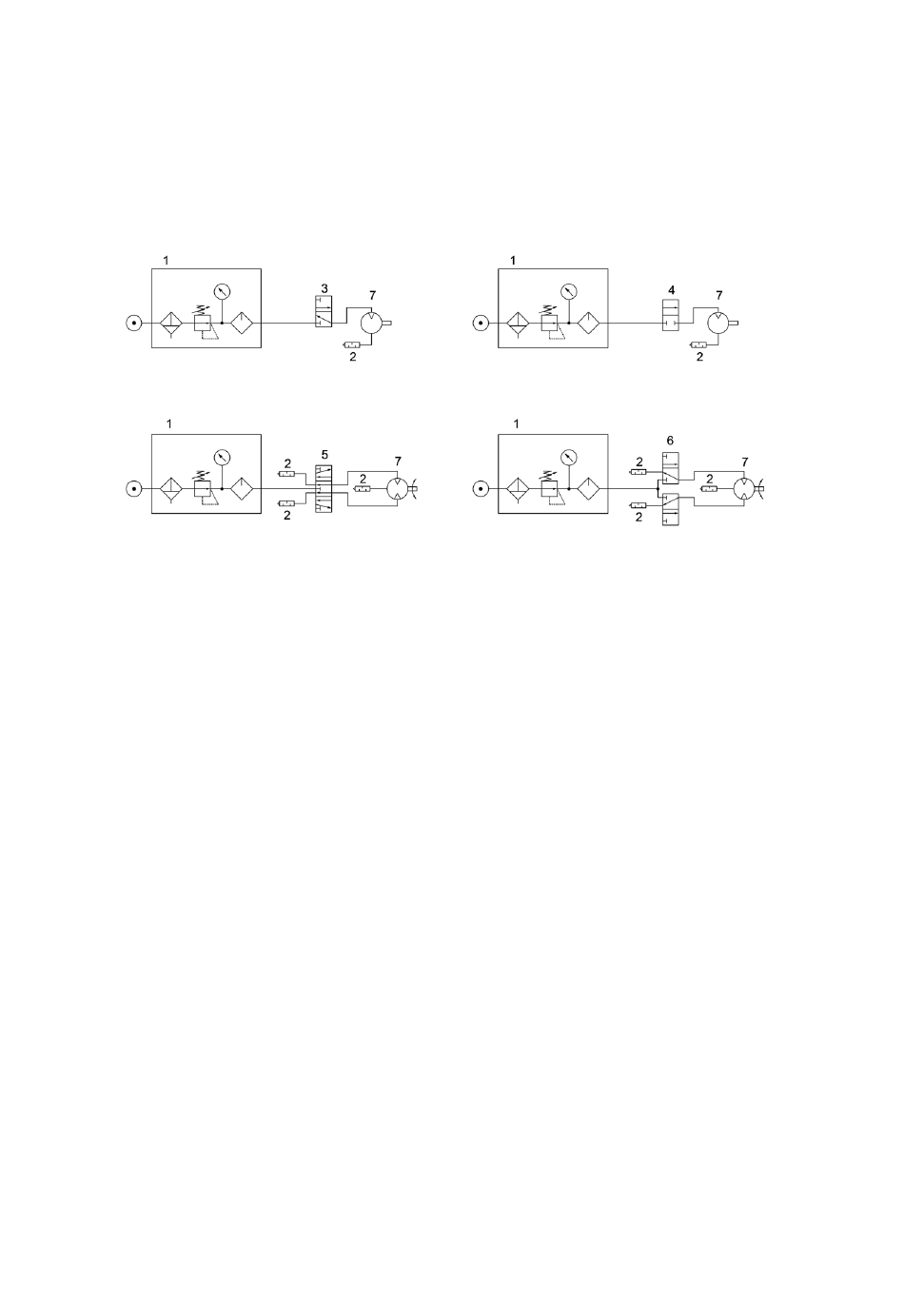

2.5 Schema di installazione | Schema elettrico
Accertare che il motore sia sempre collegato a un'unità di manutenzione (filtro con separatore d'acqua,
regolatore di pressione e oliatore).
non reversibile
reversibile
1 Unità di manutenzione
2 Silenziatore
2.6 Intervalli di manutenzione – Ricambi
– Le palette e i cuscinetti a sfere devono essere sostituiti immediatamente in caso di calo della potenza del
motore. Questo intervento può essere eseguito solo dal produttore.
Eccezioni: personale specializzato formato dal produttore, a patto che utilizzi ricambi originali, attrezza-
ture di smontaggio e montaggio, ecc.
– Impiegare sempre e solo ricambi originali omologati per il funzionamento dei motori antideflagranti.
Dei cuscinetti a sfere errati possono aumentare i valori di attrito e causare aumenti dei valori di tempera-
tura del motore, alterando quindi la classe di temperatura.
– Le guarnizioni guaste sull'albero di azionamento possono causare la fuoriuscita del grasso per
ingranaggi. In questo caso è necessario sostituire le guarnizioni.
– Dopo i lavori di manutenzione e riparazione, è necessario eseguire e documentare una prova di
funzionamento a vuoto e una misurazione della temperatura. Si raccomanda una prova di funziona-
mento a vuoto di almeno 5 minuti.
Lubrificanti
2.7
– Grassi e lubrificanti errati possono ridurre la durata del motore.
– Usare solo i tipi di olio seguenti
Prodotti: Shell-Tellus HL/HLP 32 | Aral-Vitam GF 32 | BP-Energol HL P 32 | Fuchs-Renolin B10
– Usare solo il lubrificante seguente
Prodotto: Fuchs – Renolit LX – Gfl 0/00
– In caso di impiego nell'industria alimentare
Olio per alimenti: olio a norma NSF-H1 ovvero FDA 178.3570, classe di viscosità 32
Grasso lubrificante: NSF-H1 ovvero FDA 178.3570, classe NLGI: 2 – DIN 51818
2.8 Detergenti
– Le guarnizioni dell'albero sono composte da NBR ovvero FKM. In caso di impiego di detergenti,
è necessario verificare la tollerabilità rispetto a questi materiali delle guarnizioni.
3 Valvola a 3/2 vie 5 Valvola a 5/3 vie
4 Valvola a 2/2 vie 6 2 × valvole a 3/2 vie
Italiano
7 Motore
