Type 8022
Réglage
8 réglAge
8.1

module d'affichage

Le module d'affichage est nécessaire pour indiquer le débit ou pour configurer l'appareil. Il peut être retiré après
avoir procédé aux réglages si vous ne souhaitez pas afficher le débit mesuré.
Avis
▶ Mettre l'appareil hors tension avant de retirer le module d'affichage ou le couvercle transparent.
▶ Ne mettre l'appareil sous tension que lorsque le couvercle est fermé ou lorsque le module d'affichage est
vissé à la place du couvercle.
Avis
l'appareil n'est pas étanche lorsque le module d'affichage est retiré.
▶ Monter le couvercle avec la référence article 670549 sur l'appareil dès que le module d'affichage est retiré.
État d'un réglage :
case cochée = choix actif
case décochée = choix inactif
Valeur Process
Touches de réglage :
pour sélectionner, saisir ou confirmer
(voir Tab. 1 : Utilisation des touches de

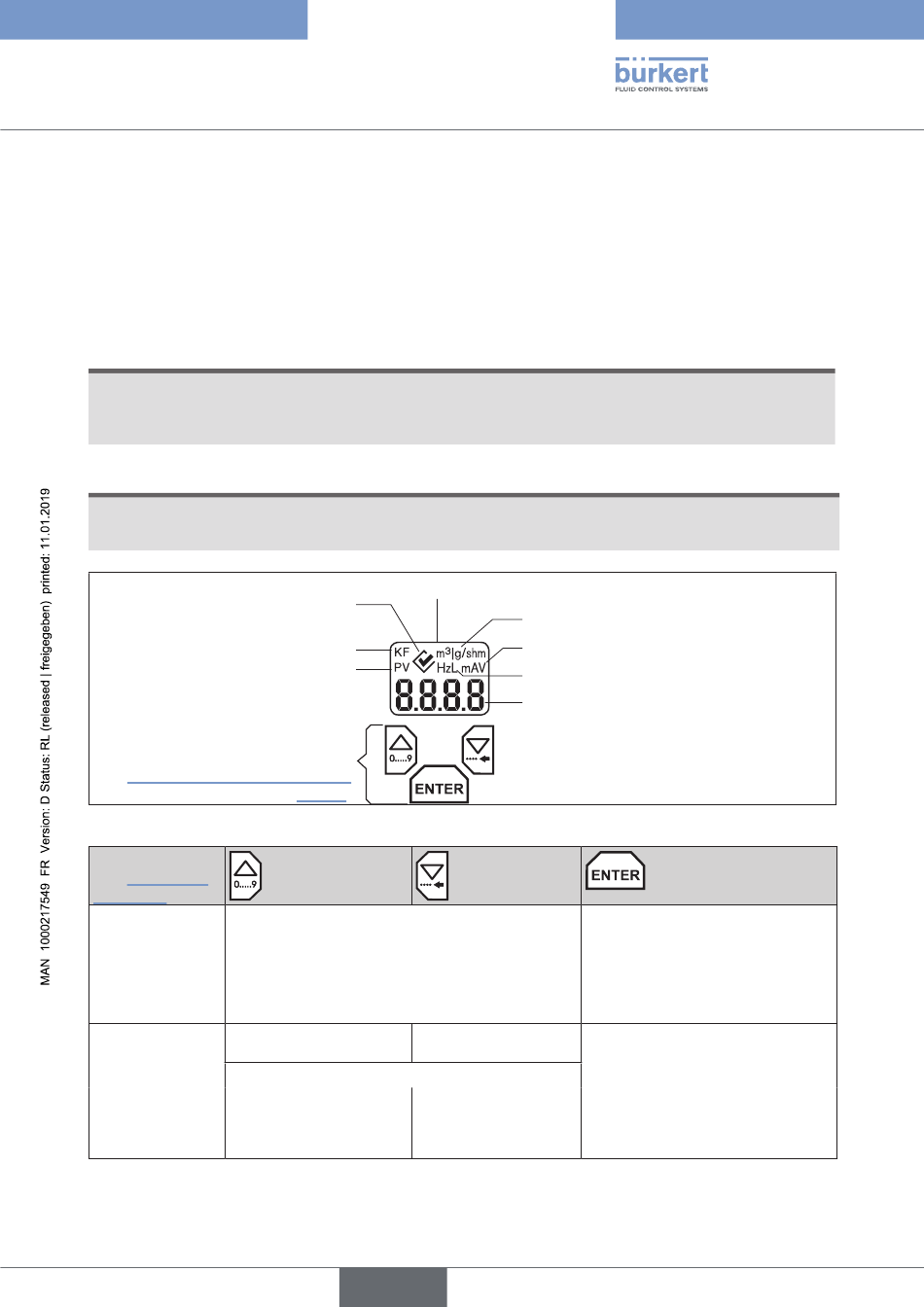

Fig. 11 : Module d'affichage
niveau (voir cha-
pitre 8.4 Niveaux
d'utilisation)
Niveau 1 : Pour lire successivement et choisir d'afficher :
niveau process
• la valeur process PV dans l' unité de débit réglée
• la valeur process PV en mA
• la valeur process PV en Hz (fréquence du capteur)
Niveau 2 : Parcourir vers le haut
Niveau (sélection).
configuration
Incrémenter le chiffre
sélectionné
Tab. 1 : Utilisation des touches de réglage
Écran LCD
Facteur K
réglage)
Parcourir vers le bas
(sélection).
Saisie de valeurs
• Sélectionner le
caractère à gauche
• Déplacer la virgule
français
Unité du débit
Unité de la valeur émise sur la sortie
Limite supérieure/inférieure (High/Low)
Affichage à 4 caractères
Appuyer pendant 3 s :
passage au niveau configuration
Confirmation du paramètre, navi-
gation dans le menu.
Sélection et désélection d'un para-
mètre, confirmation de valeurs réglées.
Retour au niveau process lorsque
End est affiché
