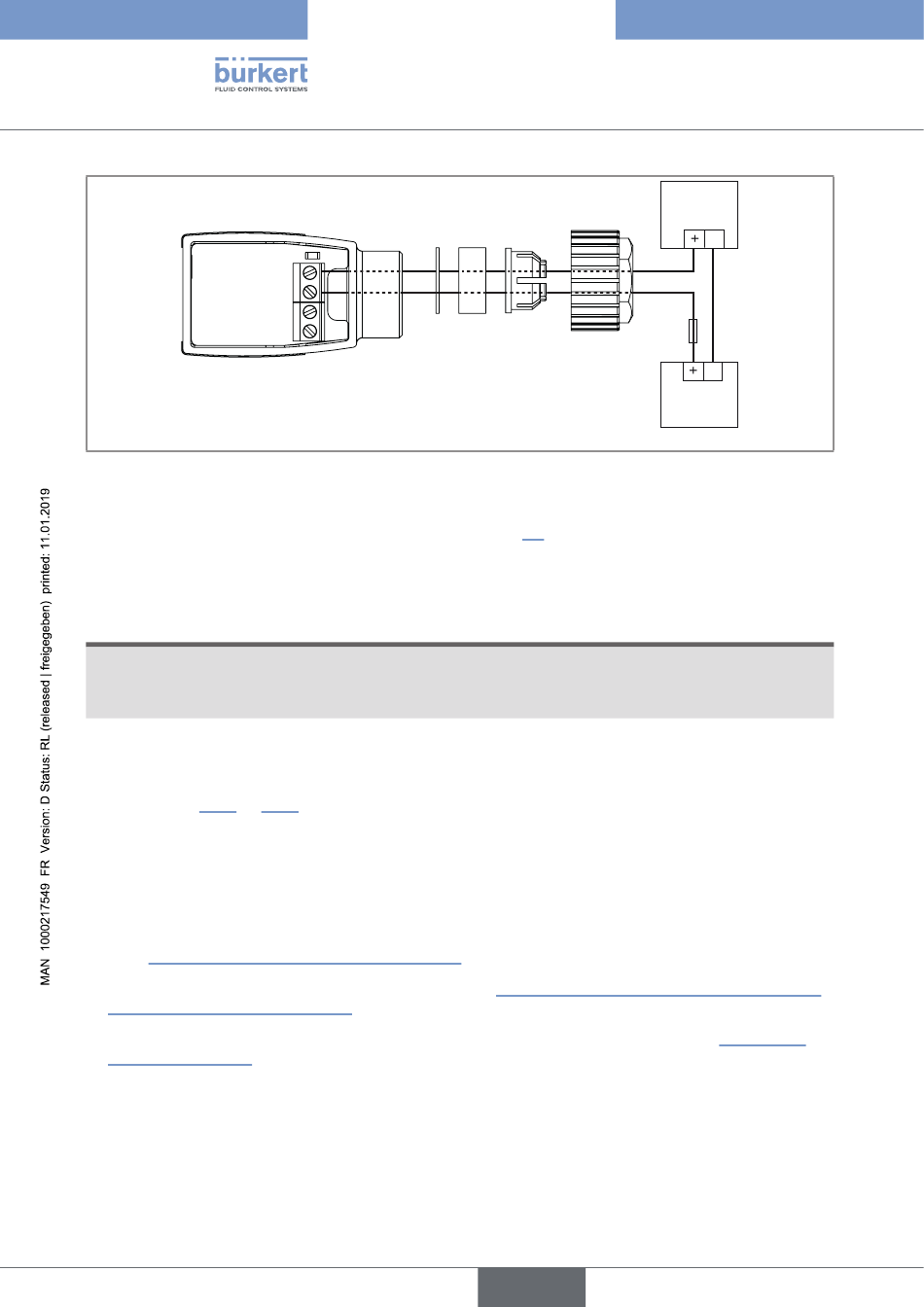

Fig. 3 :
Appareil avec presse-étoupe – raccordement de la sortie courant
→
Mettre l'appareil hors tension.
→
Monter l'appareil sur un capteur de débit. Se reporter au chap. 7.3.
7.1.2

Utilisation de l'appareil comme diviseur d'impulsions

Avis
▶ Mettre l'appareil hors tension avant de retirer le module d'affichage ou le couvercle transparent.
▶ Ne mettre l'appareil sous tension que lorsque le couvercle est fermé ou lorsque le module d'affichage est
vissé à la place du couvercle.
Pour utiliser l'appareil comme diviseur d'impulsions, procéder de la manière suivante :
→
Raccorder la sortie transistor. La sortie transistor peut être connectée dans les modes suivants : NPN ou PNP.
Se reporter à Fig. 4 ou Fig. 5.
→
Remplacer le couvercle de l'appareil par un module d'affichage. Serrer la vis avec un couple de 0,2...0,3 Nm
(0,15...0,22 lbf·ft) pour ne pas endommager le boîtier.
→
Mettre l'appareil sous tension.
→
Par défaut, la sortie de l'appareil est configurée pour fonctionner comme sortie courant 4...20 mA. Pour
changer de mode de fonctionnement, modifier les réglages de la sortie de l'appareil. Se reporter au
chap. 8.5.3 Out (Output) – Régler le signal de sortie.
→
Régler le facteur K du raccord utilisé. Se reporter au chap. 8.5.2 InP (Input) – Saisir le facteur K du raccord
ou sélectionner un facteur K prérèglé.
→
Si vous souhaitez afficher le débit mesuré, sélectionnez l'unité du débit. Se reporter au chap. 8.5.1 Unit –
Régler l'unité du débit.
12
GND
12...30 V DC
Entrée 4...20 mA sur l'instrument externe
Alimentation électrique
français
Type 8022
Installationetmiseenservice
-
-
12...30 V DC
