8.2 fonctionnement en tant que transmetteur de débit
Pour utiliser l'appareil comme transmetteur de débit, procéder aux réglages suivants :
→
Régler le facteur K du raccord utilisé. Consulter le manuel d'utilisation du raccord utilisé pour connaître
la valeur correcte du facteur K. Toujours régler le facteur K dans l'unité impulsions/litre. Se reporter au
chap. 8.5.2.
→
Sélectionner l'unité dans laquelle les valeurs de débit mesurées s'affichent. L'unité sélectionnée est également
appliquée aux limites de la plage du débit associée à la sortie courant 4...20 mA. Se reporter au chap. 8.5.1.
→
Saisir les limites supérieure et inférieure de la plage du débit associée au signal 4...20 mA. Se reporter au
chap. 8.5.3.
8.3

fonctionnement en tant que diviseur d'impulsions

Pour utiliser l'appareil comme diviseur d'impulsions, procéder aux réglages suivants :
→
Régler le facteur K du raccord utilisé. Consulter le manuel d'utilisation du raccord utilisé pour connaître
la valeur correcte du facteur K. Toujours régler le facteur K dans l'unité impulsions/litre. Se reporter au
chap. 8.5.2.
→
Régler le volume pour chaque impulsion émise sur les sorties NPN et PNP. Une impulsion est alors émise sur
la sortie transistor à chaque fois que le volume réglé a été compté. Se reporter au chap. 8.5.3.
La valeur de fréquence du capteur de débit est convertie via le facteur K et le volume réglé pour une impulsion.
8.4

niveaux d'utilisation

L'appareil présente 2 niveaux d'utilisation : le niveau process et le niveau configuration.
niveau 1 : niveau process
Après mise en service, l'appareil se trouve dans le niveau process. L'afficheur indique le débit mesuré par le capteur
associé.
Ce niveau permet, grâce aux touches fléchées, de lire successivement différentes valeurs et de figer l'affichage sur
l'une d'elles. Les valeurs affichées diffèrent selon que l'appareil est un transmetteur de débit ou un diviseur d'impulsions.
transmetteur de débit
l/m
PV
25.5
PV Hz
25.5
PV mA
12.3

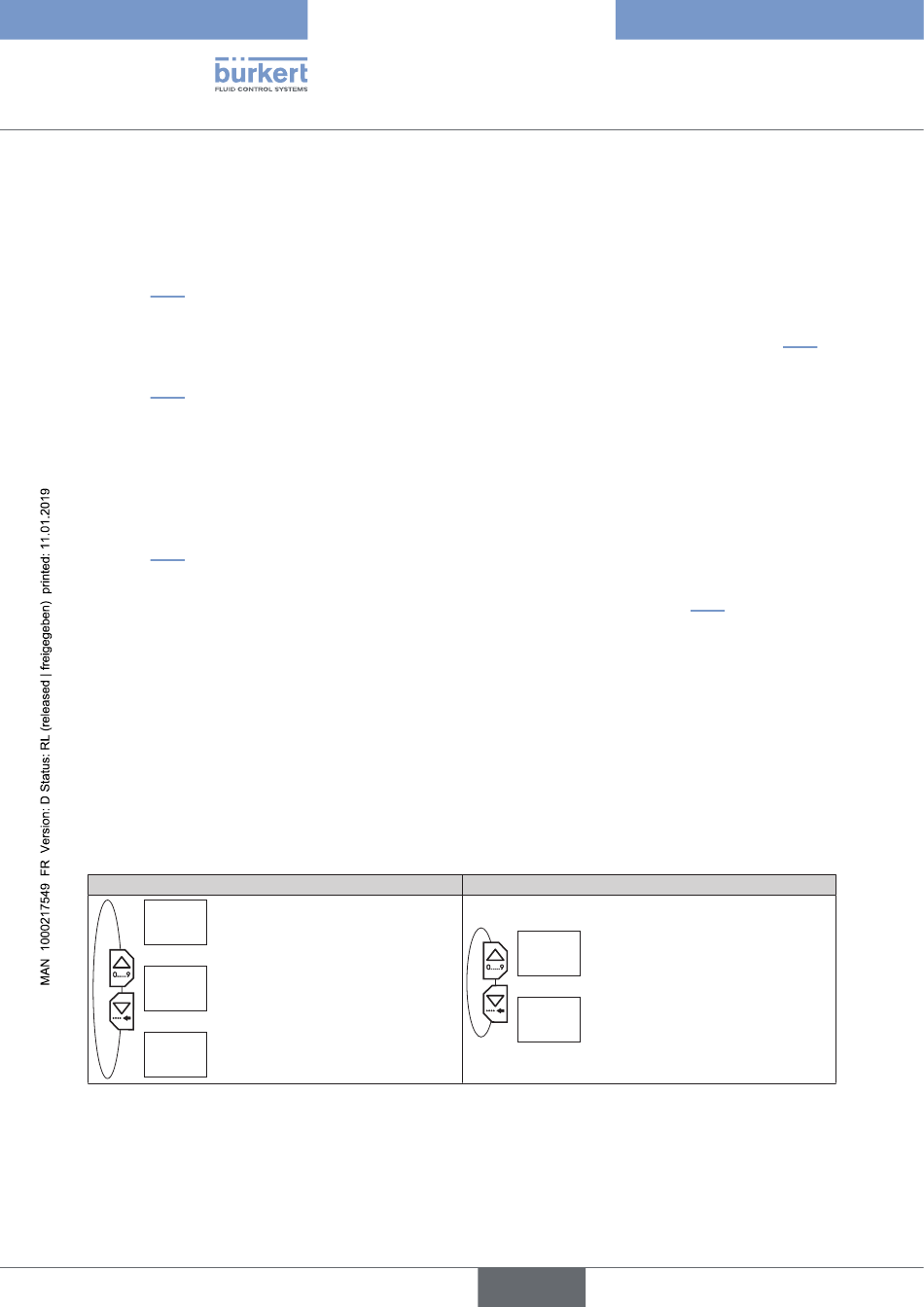

Fig. 12 : Niveau 1 : possibilités d'affichage du transmetteur de débit ou du diviseur d'impulsions
18
Débit en litres/minute
Fréquence d'entrée du capteur
de débit [Hz]
Courant de sortie [mA]
Type 8022
Réglage
diviseur d'impulsions
l/m
Débit en litres/minute
PV
25.5
Fréquence d'entrée du capteur
PV Hz
de débit [Hz]
25.5
