7.2.1 Utilisation de l'appareil comme transmetteur de débit
Avis
▶ Mettre l'appareil hors tension avant de retirer le module d'affichage ou le couvercle transparent.
▶ Ne mettre l'appareil sous tension que lorsque le couvercle est fermé ou lorsque le module d'affichage est
vissé à la place du couvercle.
Pour utiliser l'appareil comme transmetteur de débit, procéder de la manière suivante :
→
Raccorder la sortie courant 4...20 mA. Se reporter à Fig. 7.
→
Remplacer le couvercle de l'appareil par un module d'affichage. Serrer la vis avec un couple de 0,2...0,3 Nm
(0,15...0,22 lbf·ft) pour ne pas endommager le boîtier.
→
Mettre l'appareil sous tension.
→
Sélectionner l'unité du débit. Se reporter au chap. 8.5.1 Unit – Régler l'unité du débit.
→
Par défaut, la sortie de l'appareil est configurée pour fonctionner comme sortie courant 4...20 mA. Régler la
plage du débit associée à la sortie courant 4...20 mA. Se reporter au chap. 8.5.3 Out (Output) – Régler le
signal de sortie.
→
Régler le facteur K du raccord utilisé. Se reporter au chap. 8.5.2 InP (Input) – Saisir le facteur K du raccord
ou sélectionner un facteur K prérèglé.

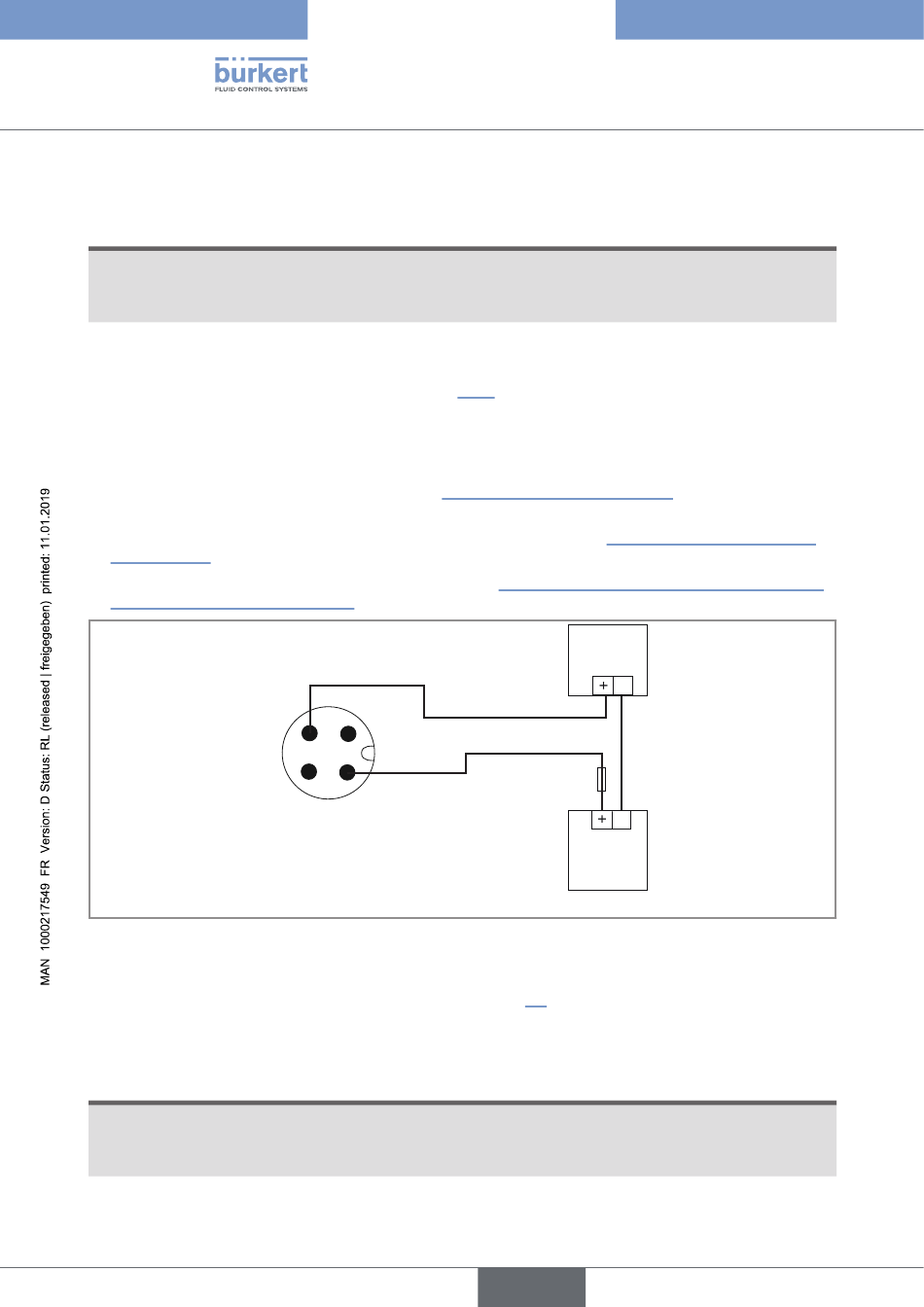

Fig. 7 : Appareil avec connecteur mâle M12 4 pôles – raccordement de la sortie courant
→
Mettre l'appareil hors tension.
→
Monter l'appareil sur un capteur de débit. Se reporter au chap. 7.3.
7.2.2

Utilisation de l'appareil comme diviseur d'impulsions

Avis
▶ Mettre l'appareil hors tension avant de retirer le module d'affichage ou le couvercle transparent.
▶ Ne mettre l'appareil sous tension que lorsque le couvercle est fermé ou lorsque le module d'affichage est
vissé à la place du couvercle.
14
Entrée 4...20 mA sur l'instrument externe
3
1
Alimentation électrique
Type 8022
Installationetmiseenservice
-
-
12...30 V DC
