Collegamento
4
1
N. Denominazione
1 DC +
2 FLASH (lampeggiamento)
3
DC −
4
DIM (on/off, dimmerazione)

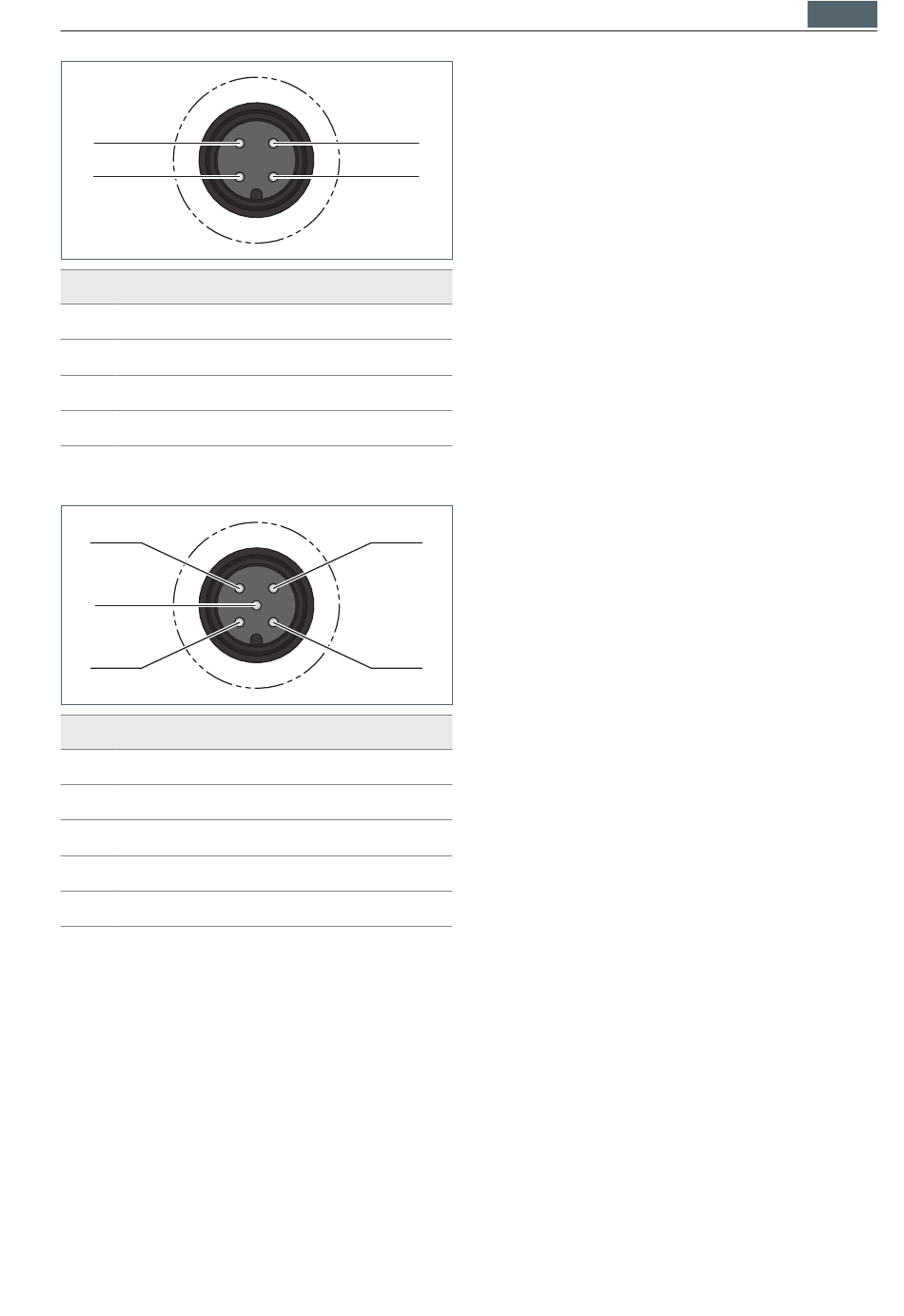

Tab. 5: Connettore M12-A-4, configurazione degli
attacchi Type C.
4
5
1
N. Denominazione
1
DC +
2 Bit 0
3
GND
4
Bit 1
5 Bit 2
Tab. 6: Connettore M12-A-5, configurazione degli
attacchi Type E.
X Collegare una presa idonea con il con-
nettore codificato A.
4.2

Cablaggio passante

Gli apparecchi d'illuminazione con cablag-
gio passante possono essere collegati
3
a catena mediante la spina premontata.
2 Questi apparecchi si riconoscono dalla let-
tera D nel numero di modello, per esempio
MLAL 12 SD.
Per la concatenazione degli apparecchi d'illu-
minazione consigliamo cavi di collegamento
reperibili nell'offerta di accessori Waldmann.
Ulteriori informazioni sugli accessori di que-
sto apparecchio d'illuminazione si reperi-
scono sul sito Waldmann all'indirizzo:
www.waldmann.com
NOTA: in caso di montaggio in serie con
cablaggio passante, non si deve superare
la corrente assorbita totale di 4 A.
X Concatenare gli apparecchi d'illumina-
3
zione con un cavo di collegamento ido-
neo.
5.

Uso

2
5.1

Accensione e spegnimento

NOTA: l'apparecchio d'illuminazione non
dispone di un interruttore proprio.
Un apparecchio di illuminazione con confi-
gurazione degli attacchi Type A o Type B si
accende non appena viene alimentato con
tensione.
Un apparecchio di illuminazione con configu-
razione degli attacchi Type C o Type E viene
commutato in modo digitale, vedi capitolo 6
"Comando" , pagina 50.
ITA
49
