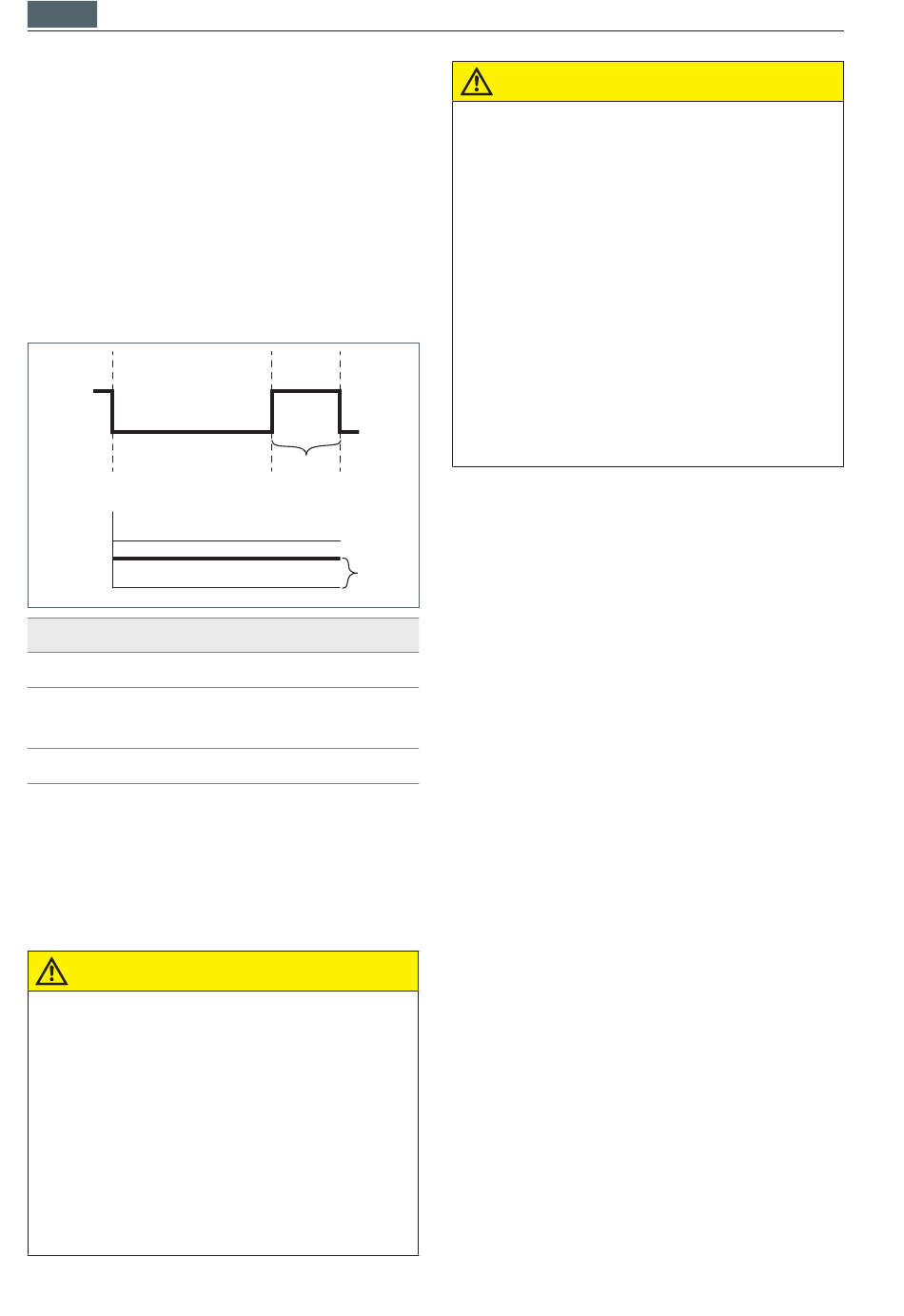

Flash - Waldmann Mach LED Plus Mode D'emploi

FRA
X Réglez le rapport cyclique de fonction-
nement souhaité.
Exemple :
Pour atteindre 70 % de l'intensité lumi-
neuse maximale, le signal MLI au broche
n° 4 doit être égal à 0 durant 70 % de la
période d'oscillation et égal à 1 durant 30 %
de la période d'oscillation, voir Tab. 5. Cela
correspond à un rapport cyclique de fonc-
tionnement de 30 %.
70 %
A
100 %
70 %
0 %
N° Désignation
A Signal MLI
B Rapport cyclique de fonctionne-
ment
C Luminosité
Tab. 7: Grader la lumière de façon analogique, exemple.
6.4

Flash

Condition préalable : le luminaire est
équipé d'un connecteur avec affectation
des connecteurs de Type C.
ATTENTION
Risque de blessure dû à l'effet stro-
boscopique.
Risque de blessure dû à des objets en
mouvement qui sont perçus comme
étant ralentis ou immobiles sous l'effet
de la lumière flash.
X Avant de toucher des objets illumi-
nés, s'assurer que les objets illumi-
nés sont immobiles.
38
30 %
B
Pour permettre un flash, on applique un
signal MLI au broche n° 2. La fréquence et
la durée du flash sont régulées par la fré-
quence et le rapport cyclique de fonction-
C
nement (Duty Cycle) du signal MLI.
REMARQUES :
ƒ
ƒ
ƒ
ƒ
X Réglez la fréquence du signal MLI sou-
X Déterminez la durée de flash souhaitée.
X Réglez le rapport cyclique de fonction-
ATTENTION
Crises d'épilepsie photosensible pro-
voquées par lumière flash.
La lumière flash peut provoquer des
crises épileptiques chez les personnes
photosensibles.
X En cas de symptômes tels que ver-
tiges, altération de la perception,
contraction des yeux ou des mus-
cles, tremblements des bras ou des
jambes, désorientation, confusion et
brève perte de conscience, s'éloi-
gner immédiatement de la source
de lumière et consulter un médecin.
La fréquence de flash maximale est
de 500 Hz (période d'oscillation 2 ms).
La durée minimale du flash est de
300 µs.
Le rapport cyclique de fonctionne-
ment est calculé selon la formule sui-
vante :
Rapport cyclique de fonctionnement
[%] = 100 % − durée de flash [%]
Une durée de flash de 30 % génère
une intensité lumineuse de 30 %.
haitée.
nement souhaité.
Commander
