Raccordement
4.
Raccordement
4.1
Raccorder le luminaire à la
tension d'alimentation
Pour le raccordement des luminaires, nous
recommandons des câbles que vous trou-
verez dans la gamme des accessoires pro-
posés par Waldmann.
AVIS
Dommages matériels dus à une ten-
sion d'alimentation erronée.
Détérioration ou destruction du luminaire.
X Le raccordement doit être réalisé
exclusivement par un électricien
qualifié.
X Ne brancher le luminaire que sur une
très basse tension de sécurité (SELV).
X Tenir compte de l'affectation des
broches et de l'affectation du
connecteur femelle.
X Utiliser un câble de raccordement
avec des fils torsadés ayant une sec-
tion de la ligne d'au moins 0,34 mm².
Pour les luminaires avec câblage
continu, utiliser un câble de raccor-
dement d'une section de ligne mini-
male d'au moins 1,5 mm².
X États-Unis et Canada : Cet appa-
reil doit être raccordé à un bloc
d'alimentation de la classe 2.
Pour le luminaire, il y a différents types d'af-
fectation des connecteurs :
Type A
ƒ
Type B
ƒ
Type C
ƒ
Type E
ƒ
Pour pouvoir raccorder le luminaire, vous
devez connaître le type d'affectation de
ses connecteurs.
REMARQUE : Vous trouverez le type d'af-
fectation des connecteurs sur la plaque
signalétique du luminaire.
X Vérifiez le type indiqué sur la plaque
signalétique.
X Si vous raccordez le luminaire avec une
affectation de connecteurs de Type C
ou Type E : Assurez-vous que la ten-
sion d'alimentation et les signaux de
commutation numériques ont le même
potentiel de référence.
X Vous trouverez des indications relatives
à l'affectation des connecteurs dans les
tableaux suivants.

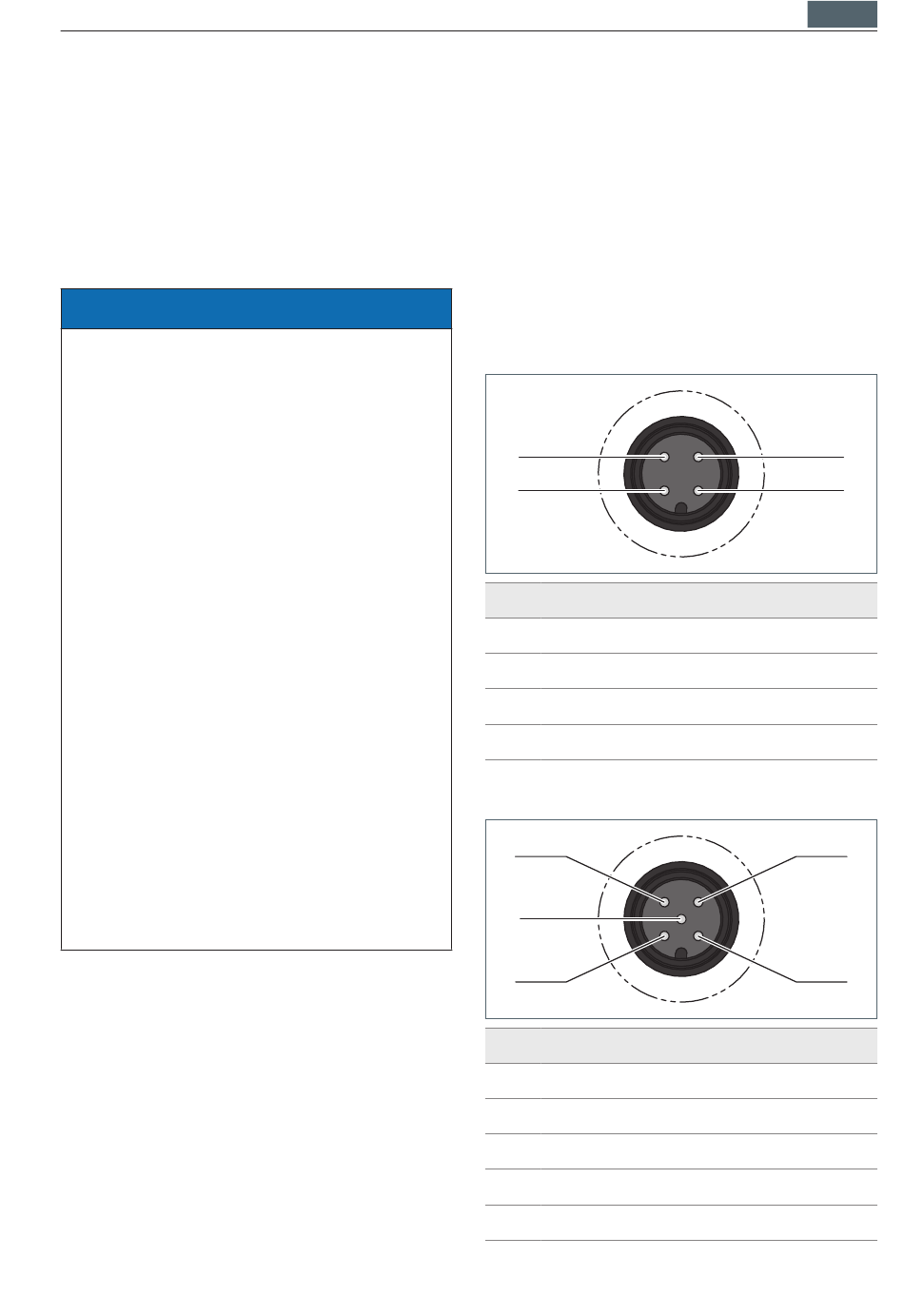

4
1
N°
Désignation
1
DC +
2
Non assigné
3
DC −
4
Non assigné
Tab. 3: Connecteur M12-A-4, affectation des
connecteurs de Type A.
4
5
1
N°
Désignation
1
Non assigné
2
Non assigné
3
DC −
4
DC +
5
Non assigné
Tab. 4: Connecteur M12-A-5, affectation des
connecteurs de Type B.
FRA
3
2
3
2
35
