Comando
Esempio:
Per ottenere il 70% della luminosità mas-
sima, è necessario che sul pin n. 4, durante il
70% del periodo del segnale PWM, sia pre-
sente un segnale 0 e un segnale 1 durante
il 30% del periodo del segnale PWM, vedi
Tab. 5. Ciò corrisponde a un ciclo di lavoro
del 30%.
70 %
A
100 %
70 %
0 %
N. Denominazione
A
Segnale PWM
B
Ciclo di lavoro
C Luminosità

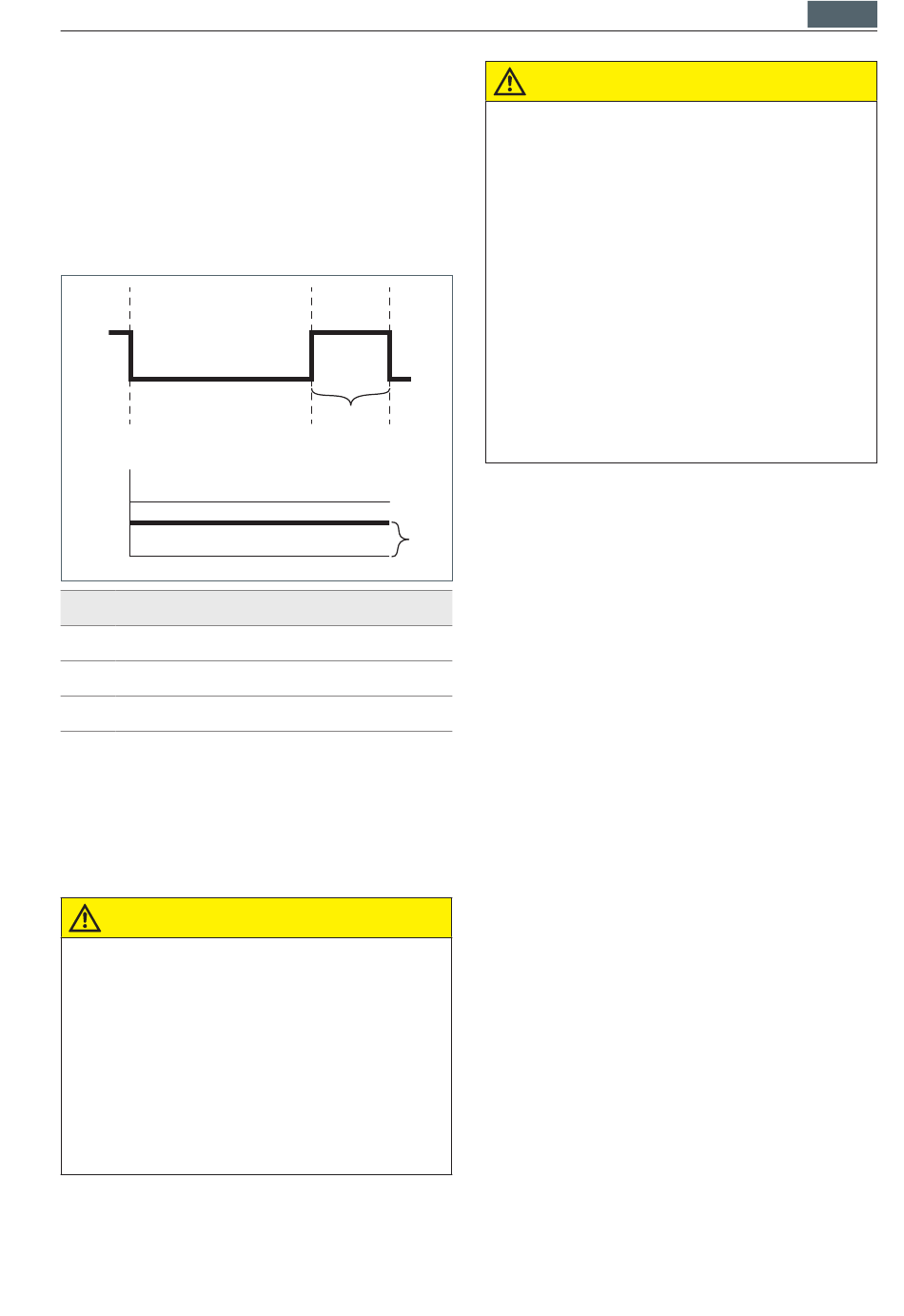

Tab. 7: Dimmerazione analogica, esempio.
6.4

Lampeggiamento

Presupposto: l'apparecchio è dotato di
un connettore con assegnazione dei pin
di Type C.
ATTENZIONE
Pericolo di lesioni a causa dell'effetto
stroboscopico.
Pericolo di lesioni causato da oggetti
in movimento che, per via della luce
flash, vengono percepiti come rallen-
tati o fermi.
X Prima di toccare gli oggetti illuminati,
assicurarsi che siano fermi.
Crisi fotosensibili causate da luce
flash.
La luce flash può portare ad attacchi epi-
lettici in soggetti vulnerabili.
X Se si presentano sintomi quali verti-
30 %
B
Per il lampeggiamento viene applicato un
segnale PWM al pin n. 2. La frequenza e la
durata di lampeggiamento dell'apparecchio
C
d'illuminazione vengono regolate attraverso
la frequenza e il ciclo di lavoro (duty cycle)
del segnale PWM.
NOTE:
ƒ
ƒ
ƒ
ƒ
X Impostare la frequenza desiderata del
X Determinare la durata di lampeggia-
X Impostare il ciclo di lavoro desiderato.
ATTENZIONE
gini, percezione della realtà alterata,
tic degli occhi o spasmi muscolari,
tremolio delle braccia o gambe, diso-
rientamento, confusione o perdita
di coscienza momentanea, spostare
immediatamente il paziente dalla
sorgente luminosa e consultare un
medico.
La frequenza di lampeggiamento mas-
sima è di 500 Hz (periodo di 2 ms).
La durata di lampeggiamento minima
è di 300 µs.
Il ciclo di lavoro viene calcolato tramite
la formula seguente:
Ciclo di lavoro [%] = 100 % − durata
di lampeggiamento [%]
Una durata di lampeggiamento del
30% genera un'intensità d'illumina-
zione del 30%.
segnale PWM.
mento desiderata.
