Exemple :
Pour obtenir une fréquence de flash de
250 Hz (période d'oscillation 4 ms) et une
durée de flash correspondant à 30 % de la
période de flash, les conditions suivantes
doivent être remplies :
La fréquence réglée pour le signal
ƒ
MLI doit être de 250 Hz.
Le signal MLI au broche n° 2 doit être
ƒ
égal à 0 durant 30 % de la période
d'oscillation et égal à 1 durant 70 %
de la période d'oscillation, voir Tab. 5.
Cela correspond à un rapport cyclique
de fonctionnement de 70 %.
30 %
A
B
E
N° Désignation
A
Signal MLI
B Luminaire
C Période d'oscillation du signal
MLI
D Rapport cyclique de fonctionne-
ment
E Durée de flash
F Période de flash

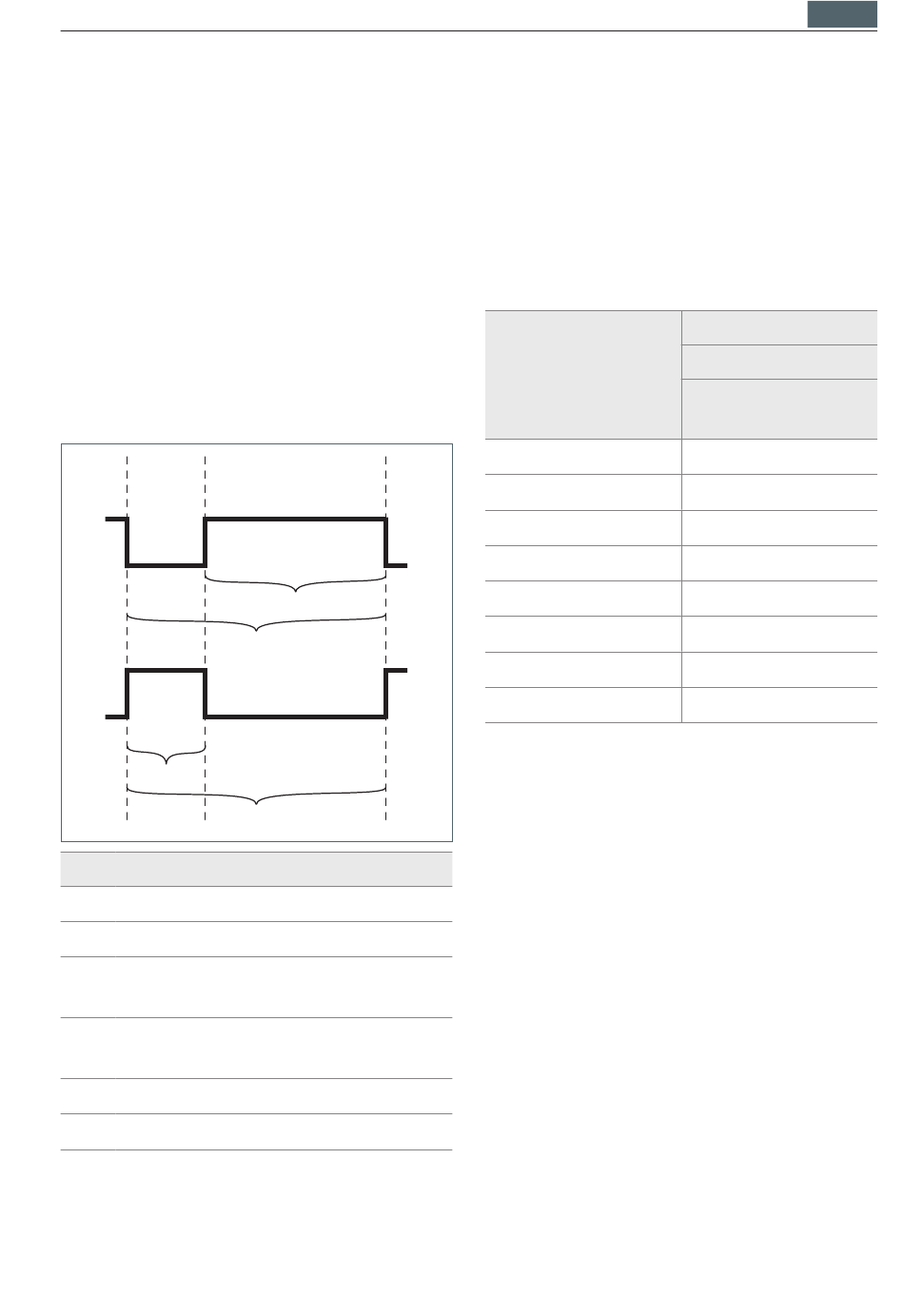

Tab. 8: Flash, exemple.
70 %
D
C
F
6.5 Régler la fonction RGB+W
Condition préalable : le luminaire est
équipé d'un connecteur avec affectation
des connecteurs de Type E.
Les luminaires avec la fonction RGB+W
peuvent adopter différentes températures
de couleur en fonction du signal de com-
mutation numérique sur les broches n° 2,
n° 4 et n° 5, voir Tab. 9.
Température de
couleur
blanc
rouge
jaune
vert
bleue
violet
turquoise
éteint
Tab. 9: Températures de couleur réglables.
X Pour régler la température de cou-
leur désirée, appliquez le signal cor-
respondant aux broches respectives,
voir Tab. 9.
FRA
Signal
Bit : 0 1 2
Bro- 2 4 5
che :
0 0 0
1 0 0
0 1 0
1 1 0
0 0 1
1 0 1
0 1 1
1 1 1
