Ansteuern
Beispiel:
Um eine Blitzfrequenz von 250 Hz (Perio-
dendauer 4 ms) und eine Blitzdauer von
30 % der Blitzperiode zu erreichen, müs-
sen folgende Bedingungen gegeben sein:
Es muss eine Frequenz des PWM-Sig-
ƒ
nals von 250 Hz eingestellt sein.
Während 30 % der Periodendauer des
ƒ
PWM-Signals muss ein 0-Signal und
während 70 % der Periodendauer des
PWM-Signals ein 1-Signal an Pin Nr. 2
anliegen, siehe Tab. 5. Dies entspricht
einem Tastgrad von 70 %.
30 %
A
B
E
Nr. Bezeichnung
A PWM-Signal
B
Leuchte
C
Periodendauer des PWM-Signals
D Tastgrad
E Blitzdauer
F
Blitzperiode

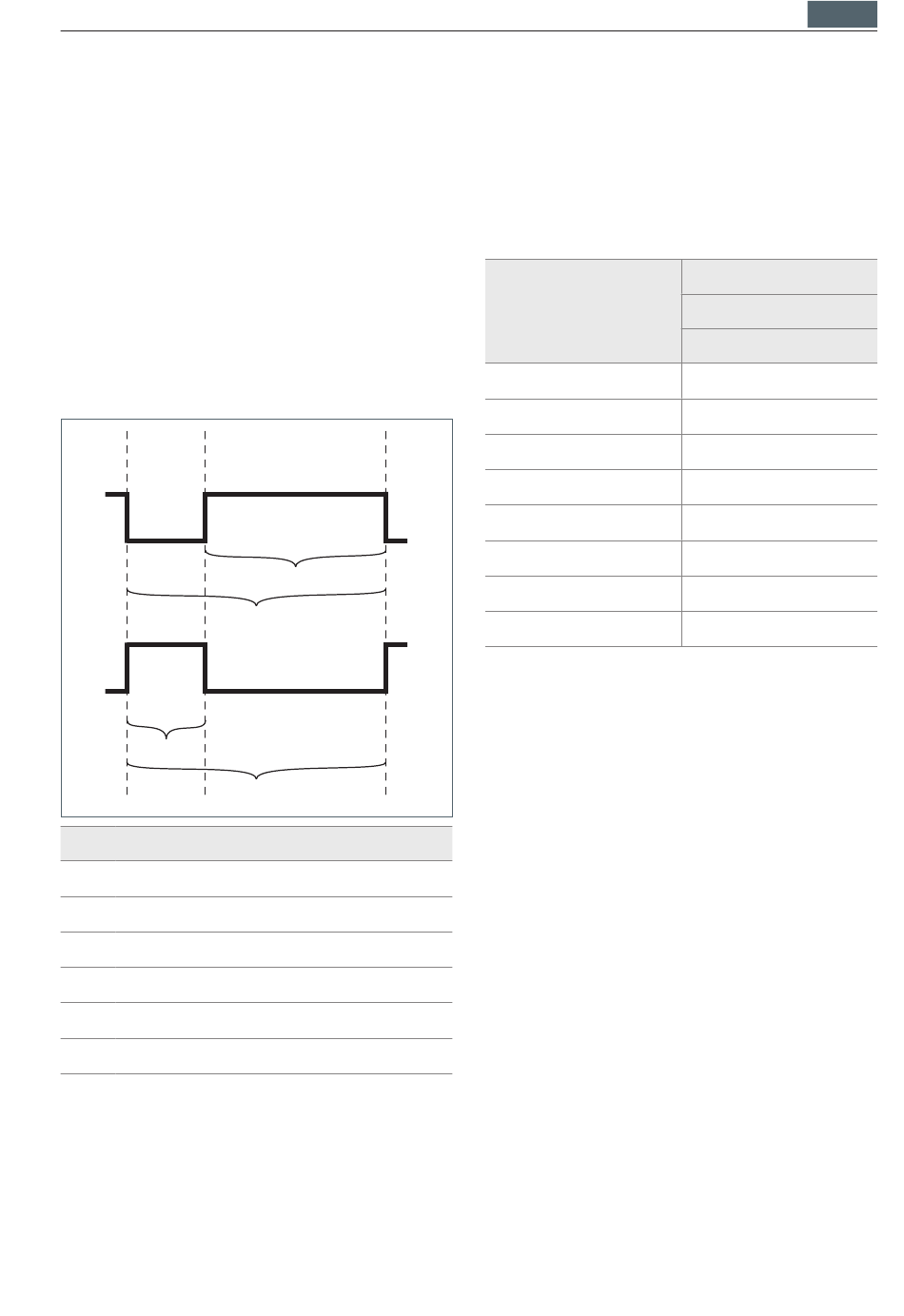

Tab. 8: Blitzen, Beispiel.
70 %
D
C
F
6.5

RGB+W einstellen

Voraussetzung: Die Leuchte hat einen
Stecker mit der Steckerbelegung Type E.
Leuchten mit der Funktion RGB+W können
abhängig vom digitalen Schaltsignal an den
Pins Nr. 2, Nr. 4 und Nr. 5, unterschiedliche
Lichtfarben annehmen, siehe Tab. 9.
Lichtfarbe
weiß
rot
gelb
grün
blau
violett
türkis
aus
Tab. 9: Einstellbare Lichtfarben.
X Um die gewünschte Lichtfarbe einzu-
stellen, legen Sie das entsprechende
Signal an die jeweiligen Pins an, siehe
Tab. 9.
DEU
Signal
Bit: 0 1 2
Pin: 2 4 5
0 0 0
1 0 0
0 1 0
1 1 0
0 0 1
1 0 1
0 1 1
1 1 1
