FRA
4
1
N° Désignation
1 DC +
2 FLASH
3
DC −
4
DIM (Variation de la lumière,
marche/arrêt)

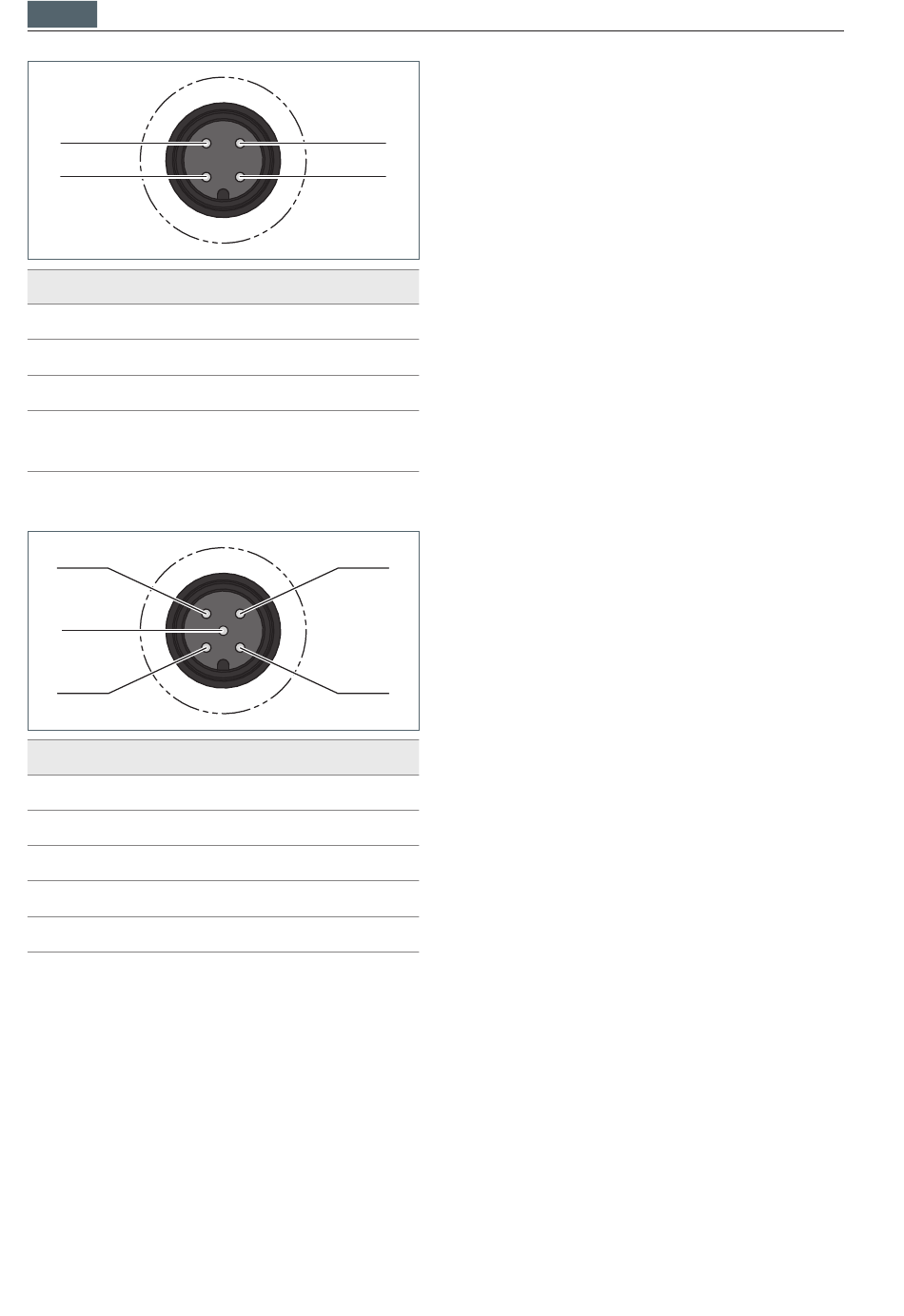

Tab. 5: Connecteur M12-A-4, affectation des
connecteurs de Type C.
4
5
1
N° Désignation
1
DC +
2
Bit 0
3 DC −
4 Bit 1
5
Bit 2
Tab. 6: Connecteur M12-A-5, affectation des
connecteurs de Type E.
X Raccorder un connecteur femelle appro-
prié avec la fiche matérialisée par A.
36
4.2 Câblage continu
Les luminaires avec câblage continu
peuvent être enchaînés via le connecteur
3
à fiche prémonté. Ces luminaires sont mar-
2
qués avec la lettre D dans le numéro de
modèle, par exemple MLAL 12 SD.
Pour relier les luminaires en chaîne, nous
recommandons des câbles que vous trou-
verez dans la gamme des accessoires pro-
posés par Waldmann.
Vous trouverez d'autres informations rela-
tives aux accessoires de ce luminaire sur
le site Internet de Waldmann sous :
www.waldmann.com
REMARQUE : En cas d'un montage en
série avec câblage continu, la consomma-
tion totale en courant de 4 A ne doit pas
être dépassée.
3
X Relier les luminaires en chaîne au
moyen d'un câble approprié.
5.

Utilisation

2
5.1 Allumer et éteindre le lumi-
naire
REMARQUE : Le luminaire ne possède pas
d'interrupteur.
Un luminaire avec l'affectation des connec-
teurs Type A ou Type B s'allume quand il
est alimenté en courant.
Un luminaire avec l'affectation des connec-
teurs Type C ou Type E est activé de
manière numérique, voir chapitre 6 « Com-
mander », page 37 .
