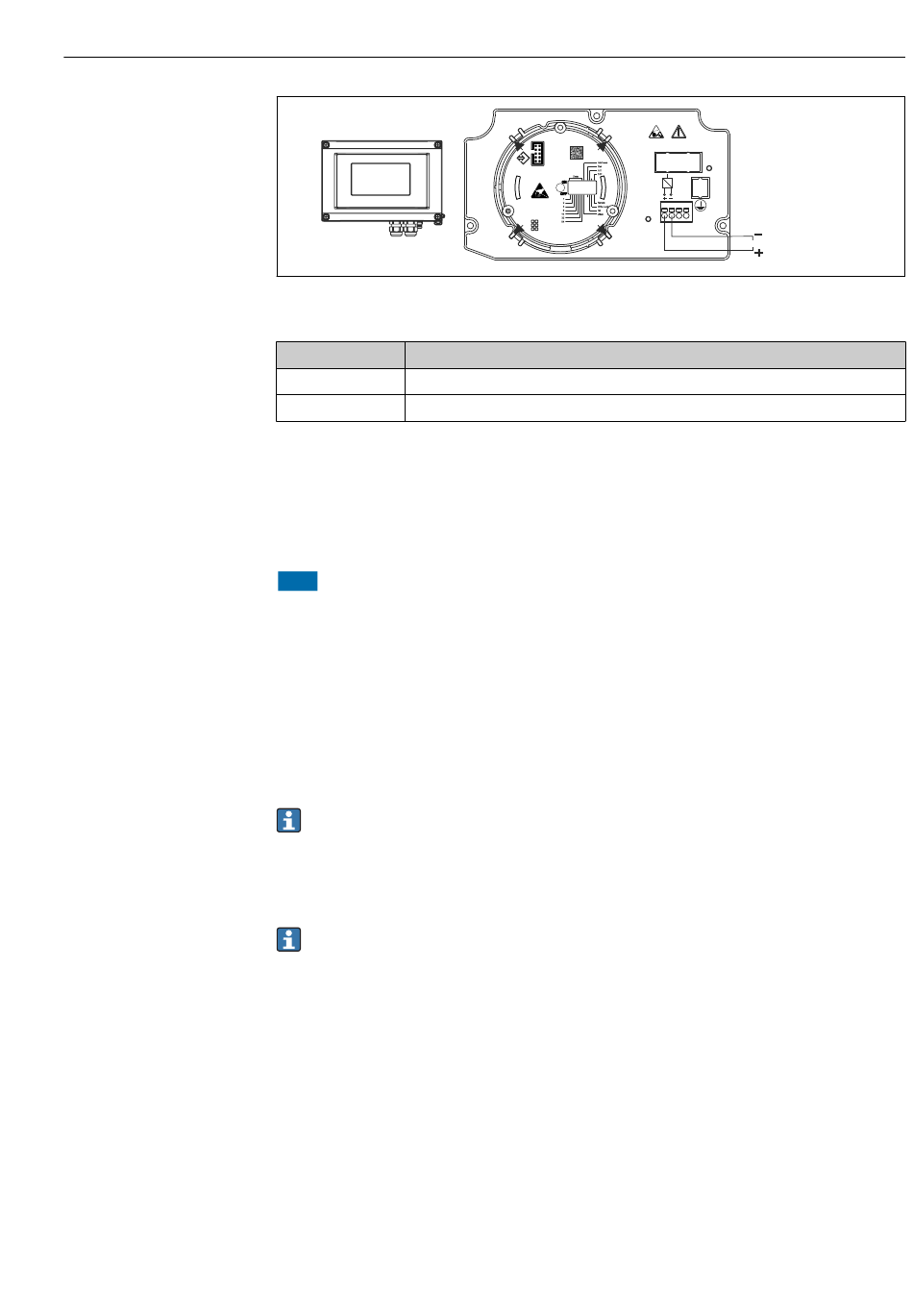

 8 Affectation des bornes
Borne Affectation des bornes
+ Connexion PROFIBUS® PA (+)
- Connexion PROFIBUS® PA (-)
5.2 Raccordement au bus PROFIBUS® PA
Les appareils peuvent être raccordés au bus PROFIBUS® PA de deux manières :
• Via un presse-étoupe conventionnel
• Via un connecteur de bus de terrain (en option, disponible en tant qu' a ccessoire)
AVIS
L'appareil et le câble de bus de terrain peuvent être endommagés par la tension
électrique
‣
Ne pas installer ni câbler l' a ppareil sous tension.
‣
Il est recommandé de mettre à la terre l' u nité via l' u ne des vis de mise à la terre.
‣
Si le blindage du câble de bus de terrain est mis à la terre en plus d' u n point dans des
systèmes qui n' o nt pas de compensation de potentiel supplémentaire, des courants de
compensation de fréquence du réseau peuvent survenir et endommager le câble ou le
blindage. Dans ce cas, le blindage du câble de bus de terrain ne doit être mis à la terre
que d' u n côté, c' e st-à-dire qu' i l ne doit pas être relié à la borne de terre du boîtier. Le
blindage non raccordé doit être isolé !
Il n' e st pas recommandé de boucler le bus de terrain via des presse-étoupe
conventionnels. Si un unique appareil de mesure doit être remplacé ultérieurement, il
faut interrompre la communication du bus.
5.2.1 Entrée de câble ou presse-étoupe
Tenir également compte de la procédure générale →  13
+ -
PROFIBUS® PA
Câblage
A0021544
