RID16
Endress+Hauser
Lorsque le filetage blindé est vissé fermement, le ressort Iris est pressé contre le blindage,
établissant ainsi une connexion conductrice entre le blindage et le boîtier métallique.
Une boîte de jonction ou une connexion enfichable doit être considérée comme faisant
partie du blindage (écran de Faraday). Ceci s' a pplique en particulier aux boîtiers déportés si
ceux-ci sont raccordés à un appareil PROFIBUS® PA via un câble enfichable. Dans ce cas, il
faut utiliser un connecteur métallique où le blindage du câble est raccordé au boîtier du
connecteur (p. ex. des câbles préconfectionnés).
2
1
1.1
1.2

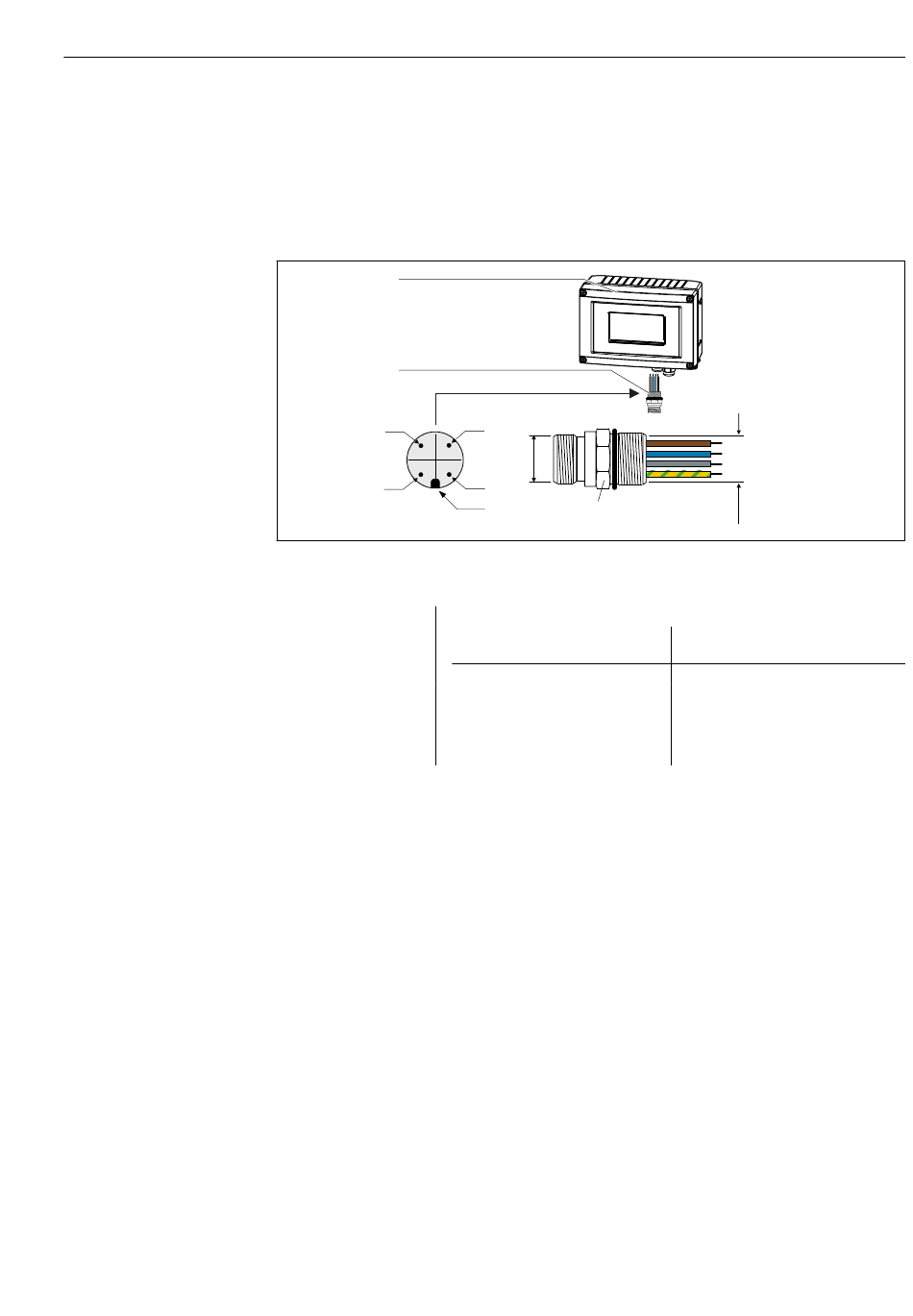

 10 Connecteurs pour le raccordement au bus de terrain PROFIBUS® PA
1 Connecteur de bus de
terrain
2 Afficheur de terrain
Caractéristiques techniques pour le connecteur :
• Indice de protection IP 67 (NEMA 4x)
• Gamme de température ambiante : –40 ... +105 °C (–40 ... +221 °F)
5.3 Spécifications de câble PROFIBUS® PA
5.3.1 Type de câble
Des câbles bifilaires sont généralement recommandés pour le raccordement de l' a ppareil
au bus de terrain. Conformément à la norme IEC 61158-2 (MBP), quatre types de câble
(A, B, C, D) peuvent être utilisés pour le bus FOUNDATION Fieldbus™, seulement deux
d' e ntre eux (types de câble A et B) étant blindés.
• Les types de câble A ou B sont particulièrement préférables pour les nouvelles
installations. Seuls ces types ont un blindage de câble qui garantit une protection
adéquate contre les interférences électromagnétiques et, par conséquent, offrent la
transmission de données la plus fiable. Dans le cas d' u n type de câble B, plusieurs bus de
terrain (de même indice de protection) peuvent être utilisés sur un unique câble. Aucun
autre circuit n' e st admissible sur le même câble.
• L' e xpérience pratique a montré que les types de câbles C et D ne doivent pas être utilisés
en raison de l' a bsence de blindage, car l' a bsence totale d' i nterférences ne répond souvent
pas aux exigences décrites dans la norme.
1.3
D
1.4
1.5
SW/AF 26
Affectation des broches / codes couleur
D Connecteur 7/8"
1.1 Fil brun : PA+ (borne 1)
1.2 Fil vert-jaune : terre
1.3 Fil bleu : PA- (borne 2)
1.4 Fil gris : blindage
1.5 Ergot de positionnement
Câblage
M20x1.5 /
NPT 1/2"
D Connecteur M12
1.1 Fil gris : blindage
1.2 Fil brun : PA+ (borne 1)
1.3 Fil bleu : PA- (borne 2)
1.4 Fil vert-jaune : terre
1.5 Ergot de positionnement
A0021545
