Caractéristiques techniques
42
13.5.3 Matériau
Boîtier
Plastique renforcé de fibre de verre PBT-GF30
Aluminium (AlSi12, AC-44100 ou AlSi10Mg(Fe), AC-43400) (en option)
13.5.4 Bornes
Bornes à visser pour câbles jusqu' à max. 2,5 mm
préconfectionnée
13.6 Opérabilité
13.6.1

Configuration sur site

Éléments d'affichage
1
1a
2
3
4

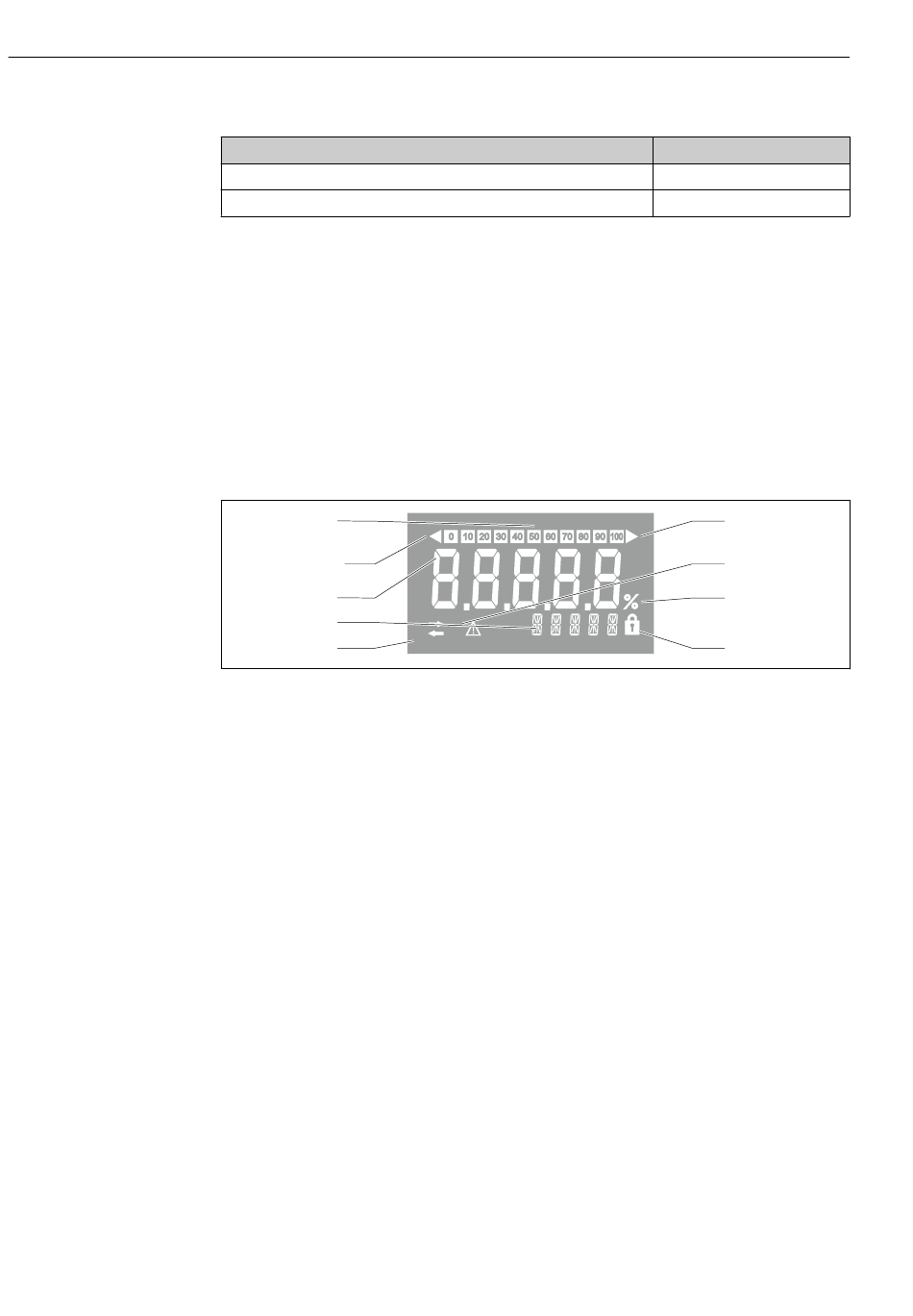

 22 Affichage LCD de l' a fficheur de terrain (rétroéclairé)
1 Affichage du bargraph par pas de 10 % avec indicateurs de dépassement de gamme par défaut (pos. 1a) et de
dépassement de gamme par excès (pos. 1b)
2 Affichage des valeurs mesurées, hauteur des chiffres 26 mm (1,2 in), affichage d' é tat "État incorrect de la
valeur mesurée"
3 Affichage 14 segments pour les unités et les messages
4 Symbole "Communication"
5 Symbole "Configuration verrouillée"
6 Unité "%"
7 Symbole "État incertain de la valeur mesurée"
Gamme d' a ffichage
-9999 à +99999
Commutateurs DIP
PROFIBUS® PA : configuration de l' a dresse de bus des valeurs affichées (2 max. si
configuration via commutateurs DIP) et protection matérielle en écriture)
13.6.2 Configuration à distance
PROFIBUS® PA
Les paramètres peuvent être configurés soit à distance via le DTM et le logiciel de
configuration, soit sur site via les commutateurs DIP.
Plaque signalétique
Inscription laser
Feuille gravée au laser, polyester
2 (14 AWG) plus extrémité
RID16
1b
7
6
5
A0011309
