TI00142R/09/FR/05.16
71329654

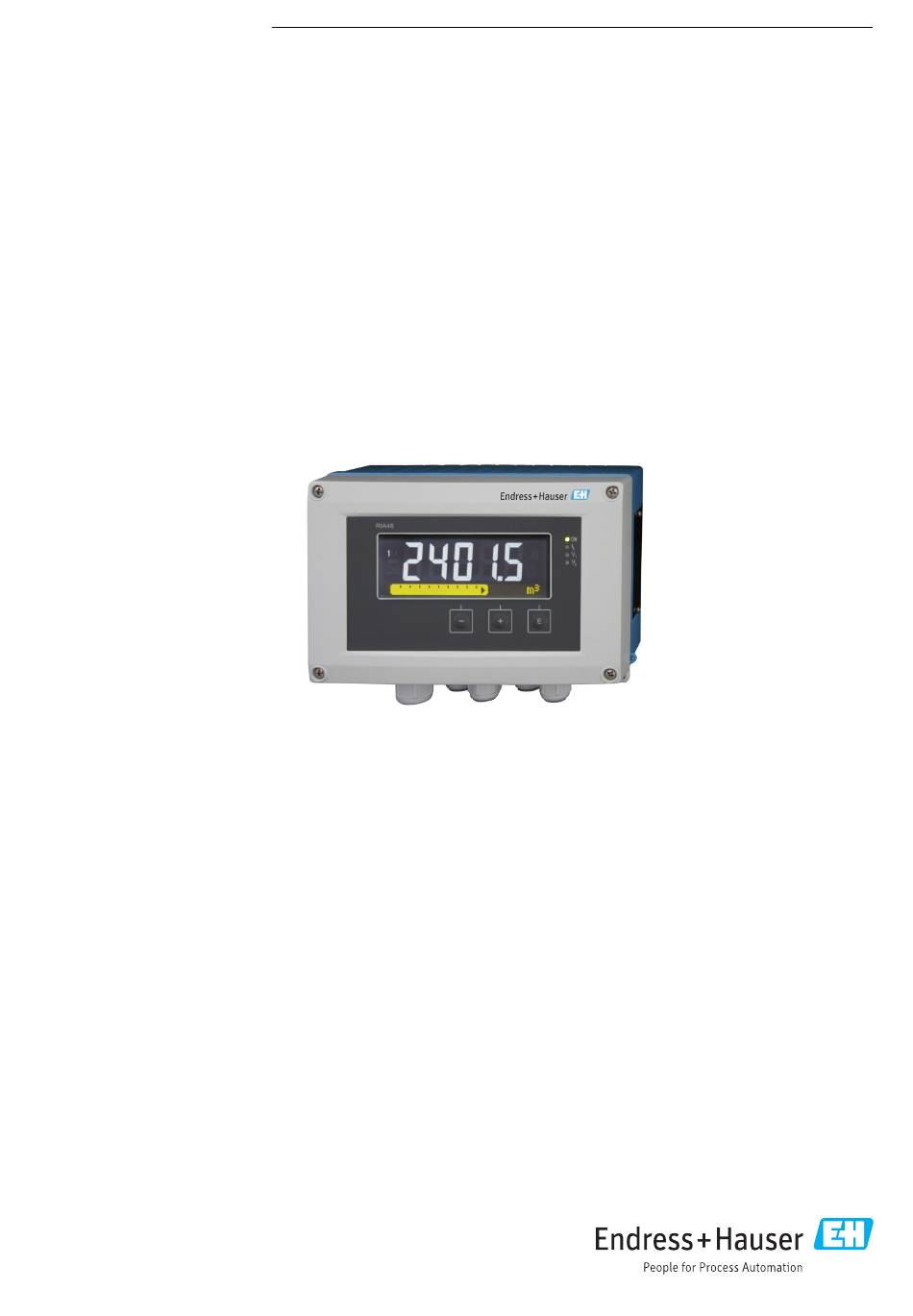

Afficheur de terrain numérique avec unité de commande pour la surveillance
et la visualisation des valeurs mesurées analogiques
Domaines d'application
• Enregistrement et surveillance de process
• Commande de process
• Adaptation et conversion de signaux
• Agrément Ex en option
• Transmetteur de signal de seuil conforme WHG
Principaux avantages
• Affichage LCD 7 segments, 5 digits, rétroéclairé
• Matrice librement programmable pour bargraph, unités et
désignation du point de mesure
• 1 ou 2 entrées universelles
• 2 relais (en option)
Products
Information technique
RIA46
Afficheur de terrain
Solutions
• Mémorisation des valeurs min./max.
• 1 ou 2 valeurs calculées
• Un tableau de linéarisation avec 32 points pour chaque
valeur calculée
• 1 ou 2 sorties analogiques
• Sortie d' é tat numérique (collecteur ouvert)
• Configuration à l' a ide de 3 touches
• Configuration via interface et logiciel FieldCare
• Agrément SIL2 (en option)
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA46

Sommaire des Matières pour Endress+Hauser RIA46

  • Page 1 Products Solutions Services TI00142R/09/FR/05.16 71329654 Information technique RIA46 Afficheur de terrain Afficheur de terrain numérique avec unité de commande pour la surveillance et la visualisation des valeurs mesurées analogiques Domaines d'application • Mémorisation des valeurs min./max. • 1 ou 2 valeurs calculées •...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

     1 Exemple pour l' a pplication "Pression différentielle" L' a fficheur de terrain RIA46 alimente le transmetteur et traite les signaux analogiques en provenance de transmetteurs faisant essentiellement partie d' u ne instrumentation de process. Ces signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait...
  • Page 3 RIA46 Entrée Grandeur mesurée Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4…20 mA +10% de dépassement de gamme • Courant de court-circuit : max. 150 mA • Charge : 10 Ω Tension : • 0…10 V, 2…10 V, 0…5 V, 0…1 V, 1…5 V, ±1 V, ±10 V, ±30 V, ±100 mV •...

  • Page 4: Alimentation Électrique

    RIA46 Sortie tout ou rien Collecteur ouvert pour la surveillance de l' é tat de l' a ppareil et notification d' a larme. La sortie Collecteur ouvert est fermée en mode normal. En cas de défaut, la sortie Collecteur ouvert est ouverte.

  • Page 5: Données De Raccordement Interface

    RIA46 Données de raccordement Commubox FXA291 interface PC USB interface • Raccordement : connecteur 4 broches • Procotole de transmission : FieldCare • Vitesse de transmission : 38 400 Baud Câble d'interface TXU10-AC interface PC USB • Raccordement : connecteur 4 broches •...

  • Page 6: Montage

    RIA46 Précision Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Type K (NiCr-Ni), ± (0,10% de GM +0,5 K (0,9 °F)) –200…1 372 °C (–328…2 502 °F) (IEC60584) à partir de –130 °C (–202 °F) Type T (Cu-CuNi), –270…400 °C (–454…752 °F)

  • Page 7: Environnement

    RIA46 Angle de vue max. +/- 45° de l' a xe médian de l' a fficheur dans chaque direction. Environnement Température ambiante AVIS La durée de vie de l'écran est raccourcie en cas d'utilisation dans une gamme de température supérieure.

  • Page 8: Opérabilité

    RIA46 Matériau Boîtier Plaque signalétique Plastique renforcé de fibre de verre PBT-GF30 Marquage au laser Aluminium AlSi12 (en option) Feuille gravée au laser, polyester Bornes Bornes à ressort, 2,5 mm (14 AWG) ; tension auxiliaire avec bornes à visser enfichables 0,1…4 mm...
  • Page 9 RIA46 Interface Douille 4 broches pour le raccordement à un PC via la Commubox FXA291 ou le câble d' i nterface TXU10-AC (voir "Accessoires") Endress+Hauser...

  • Page 10: Certificats Et Agréments

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Marquage EAC Le produit satisfait aux exigences légales des directives EEU.

  • Page 11: Documentation Complémentaire

    • Composants système et enregistreurs graphiques - solutions pour compléter votre point de mesure : FA00016K • Manuel de mise en service pour afficheur de process RIA46 : BA00274R • Documentation complémentaire Ex : ATEX II(1) GD [Ex ia] IIC: XA00079R/09 •...
