5.3.5 Blindage et mise à la terre
AVIS
Le courant de compensation peut endommager le câble de bus ou le blindage de bus
‣
Si, dans les installations sans compensation de potentiel, le blindage de câble est mis à
la terre en plusieurs points, on pourra observer des courants de compensation à
fréquence de réseau, qui peuvent endommager le câble de bus ou le blindage de bus ou
affecter de manière notable la transmission du signal. Dans ce cas, le blindage du câble
de bus de terrain ne doit être mis à la terre que d' u n côté, c' e st-à-dire qu' i l ne doit pas
être relié à la borne de terre du boîtier. Le blindage non raccordé doit être isolé !
La compatibilité électromagnétique (CEM) optimale du système de bus de terrain ne peut
être garantie que si les composants système et, en particulier, les câbles sont blindés et que
la continuité du blindage est assurée sur l' e nsemble du réseau. Un taux de recouvrement du
blindage de 90 % est idéal.
• Pour une protection CEM optimale, il convient de relier le blindage aussi souvent que
possible à la terre de référence.
• Pour des raisons de protection contre les explosions, il convient néanmoins de renoncer
à la mise à la terre.
Pour satisfaire à ces deux exigences, le système de bus de terrain permet trois variantes de
raccordement du blindage :
• Blindage des deux côtés
• Blindage unilatéral côté alimentation avec terminaison capacitive au boîtier de terrain
• Blindage unilatéral côté alimentation
L' e xpérience montre que les meilleurs résultats en matière de CEM sont obtenus dans la
plupart des cas dans des installations à blindage unilatéral. Des mesures appropriées en
matière de raccordement des entrées doivent être prises pour permettre un
fonctionnement sans restriction en présence d' i nterférences CEM. Ces mesures ont déjà été
prises en compte pour cet appareil. Le fonctionnement en cas de grandeurs perturbatrices
selon NAMUR NE21 est possible avec un blindage unilatéral.
Lors de l' i nstallation, il convient de tenir compte des consignes et directives d' i nstallation
nationales !
Un point du blindage est raccordé directement à la terre de référence. Dans les
installations sans compensation de potentiel, les blindages de câble des systèmes de bus de
terrain ne devraient être mis à la terre que d' u n côté, par exemple, à l' a limentation de bus
de terrain ou aux barrières de sécurité.
1
4
.

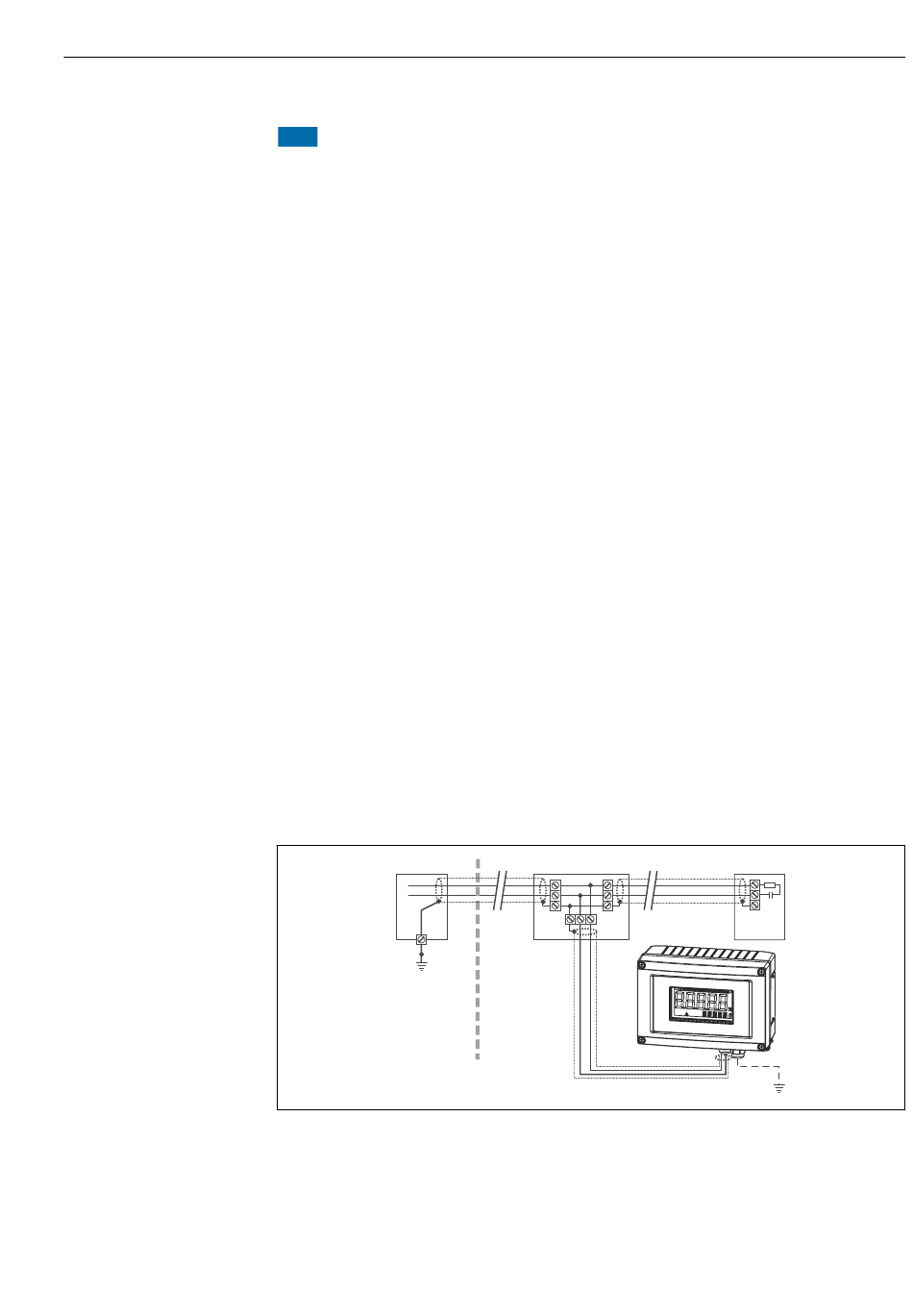

 11 Blindage et mise à la terre unilatéraux du blindage du câble de bus de terrain
1 Unité d' a limentation
2 Boîte de distribution (boîte en T)
3 Terminaison de bus
4 Point de mise à la terre pour le blindage du câble de bus de terrain
5 Mise à la terre optionnelle de l' a ppareil de terrain, isolée du blindage de câble.
2
-
Câblage
3
5
A0011645
