Raccordement De L'appareil - Endress+Hauser RIA452 Manuel De Mise En Service

RIA452
"
"
!
Endress+Hauser
Occupation des bornes
Borne Occupation des bornes
11 signal + 0/4 à 20mA
12 Masse signal (courant, tension, température)
13 ± 1 V, + thermocouples, - signal thermorésistances (3/4 fils)
15 + signal thermorésistances (4 fils)
17 ± 30 V
19 + alimentation thermorésistances (3/4 fils)
4.2

Raccordement de l'appareil

Attention!
Ne pas installer ni câbler l'appareil sous tension. Tout non-respect de cette consigne peut entraîner
la destruction de l'électronique.
4.2.1 Raccordement alimentation principale
Attention!
• Avant le câblage de l'appareil, vérifier la concordance de la tension d'alimentation avec les
indications sur la plaque signalétique
• Pour la version 90 à 250 V AC (raccordement réseau), il faut prévoir à proximité de l'appareil
(facilement accessible) un commutateur de séparation ainsi qu'un fusible (courant nominal 10
A).

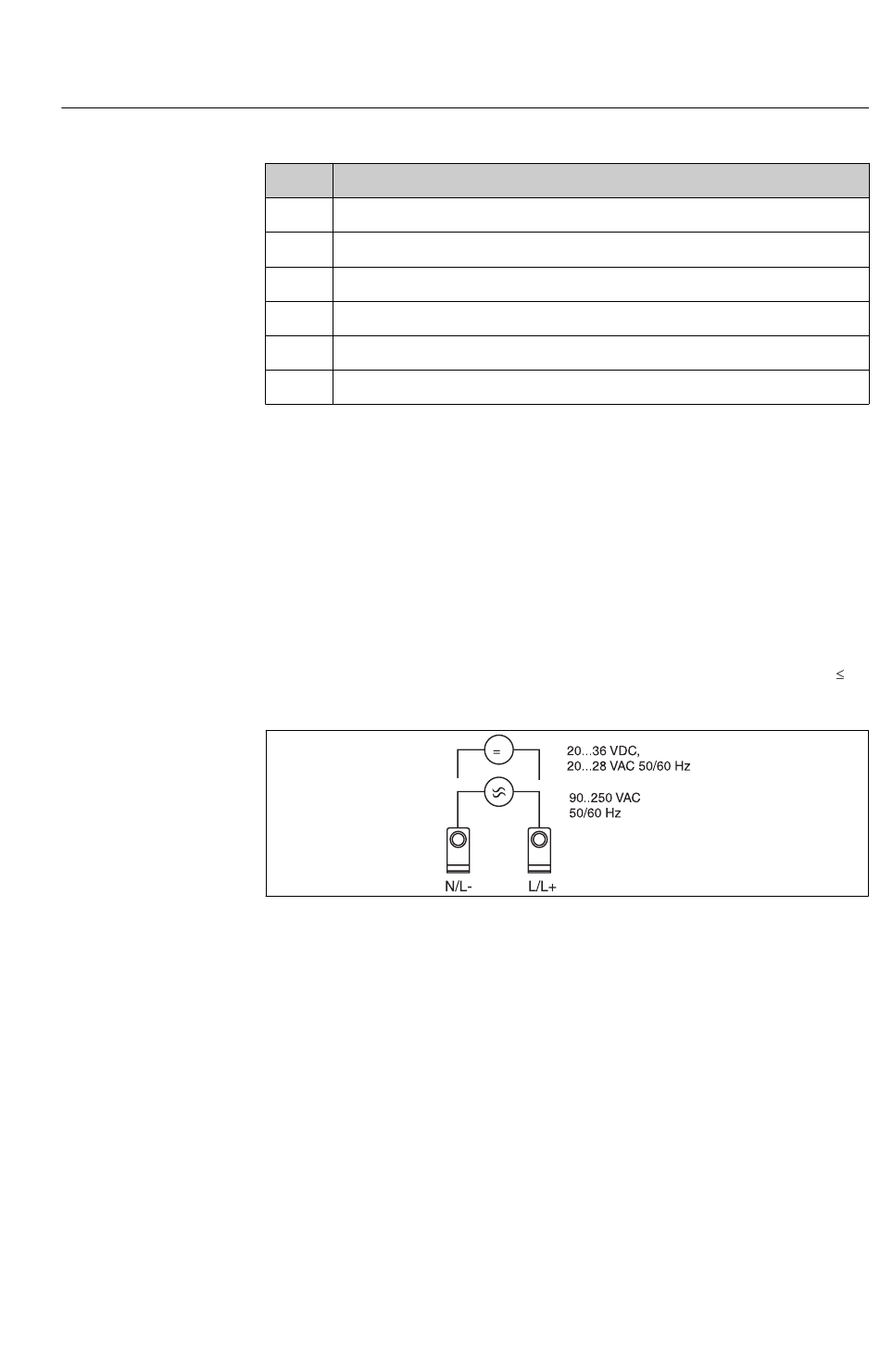

Fig. 6: Raccordement énergie auxiliaire
4.2.2 Raccordement de capteurs externes
Remarque!
Il est possible de raccorder à l'appareil des capteurs actifs ou passifs avec des signaux analogiques,
thermocouples, thermorésistances ainsi que des capteurs RTD.
Les bornes de raccordement sont - en fonction du type de signal - aisément sélectionnables, ce qui
permet une grande souplesse au niveau de l'utilisation de l'indicateur de process.
Câblage
103
