5 Câblage
AVERTISSEMENT
L
Risque d'explosion si l'unité est mal raccordée en zone explosible
‣
Lors du raccordement d' a ppareils agréés Ex, tenir compte des instructions et schémas
de raccordement dans la documentation Ex spécifique fournie avec le présent manuel
de mise en service. Pour toute question, contacter Endress+Hauser.
AVIS
L'électronique peut être détruite si l'unité est mal raccordée
‣
Ne pas installer ni câbler l' a ppareil sous tension. Un non-respect peut entraîner la
destruction de composants électroniques.
‣
Le connecteur arrière est uniquement utilisé pour raccorder l' a fficheur. Si d' a utres
appareils sont raccordés, cela peut entraîner la destruction de composants de
l' é lectronique.
Les appareils peuvent être raccordés au bus PROFIBUS® PA de deux manières :
• Via un presse-étoupe conventionnel
• Via un connecteur de bus de terrain (en option, disponible en tant qu' a ccessoire)
5.1 Raccordement du câble à l'afficheur de terrain
5.1.1 Préparation au raccordement
Montage du presse-étoupe ou du connecteur de bus de terrain, boîtier plastique
3

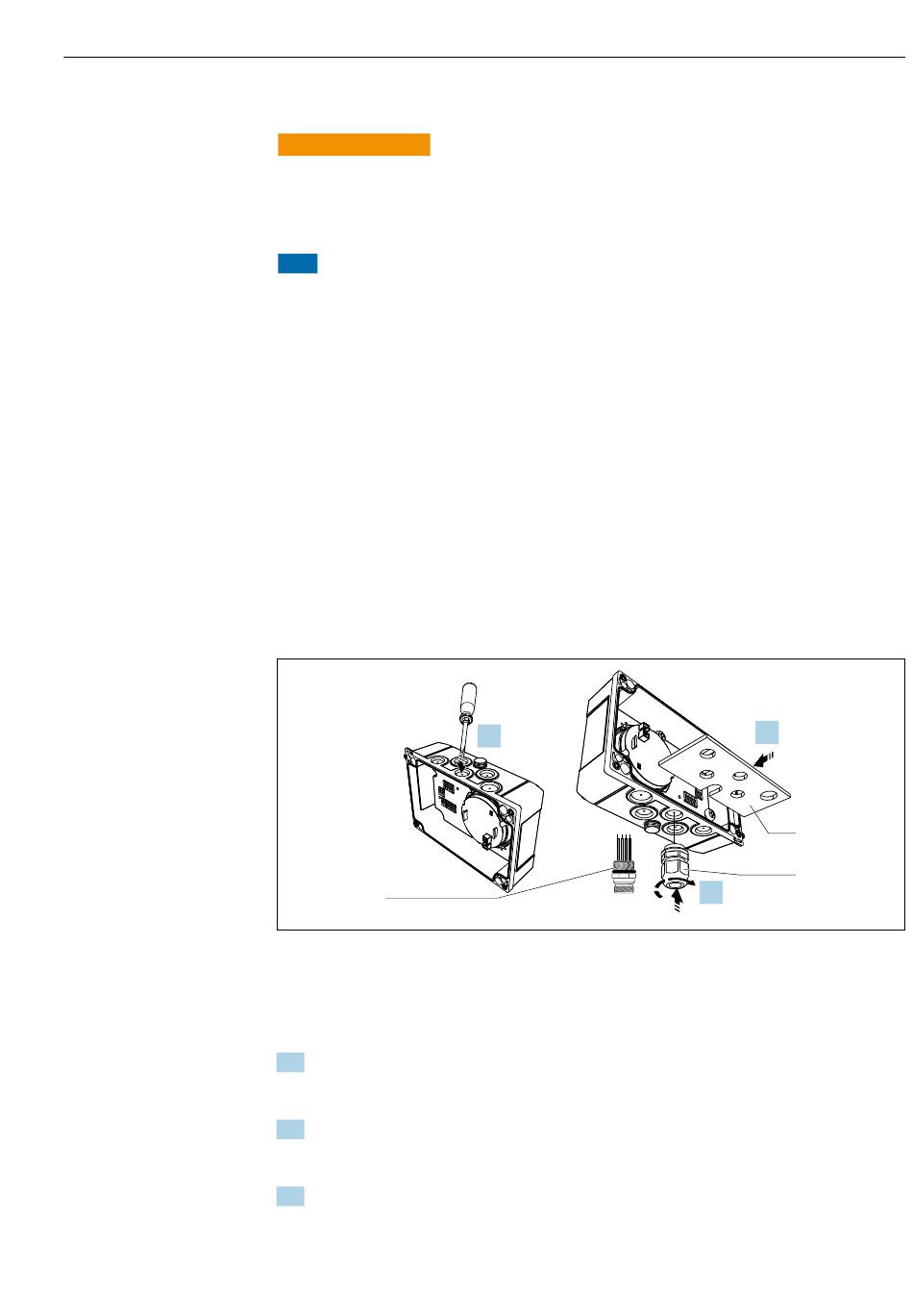

 5 Montage du presse-étoupe ou du connecteur de bus de terrain, boîtier plastique
1 Plaque de montage
2 Presse-étoupe
3 Connecteur de bus de terrain
1. Tout d' a bord, à l' a ide d' u n outil approprié tel qu' u n tournevis, ouvrir l' u ne des entailles
prévues sur le fond de l' a ppareil. Ouvrir l' e ntaille à température ambiante, sinon le
boîtier pourrait être endommagé en présence de températures très basses.
2. Monter la plaque de montage pour le presse-étoupe et le connecteur de bus de
terrain. La plaque de montage est fournie avec l' a fficheur de terrain, voir le contenu
de la livraison.
3. Insérer le presse-étoupe ou le connecteur de bus de terrain dans la plaque de
montage. Un presse-étoupe est fourni avec l' a fficheur de terrain, voir le contenu de la
livraison. Le connecteur de bus de terrain est disponible en tant qu' a ccessoire.
1.
Câblage
2.
1
2
3.
A0021557
