BA00274R/14/FR/04.22-00
71589619
2022-08-31
Valable à partir de la version
01.03.xx (logiciel de l' a ppareil)
Products

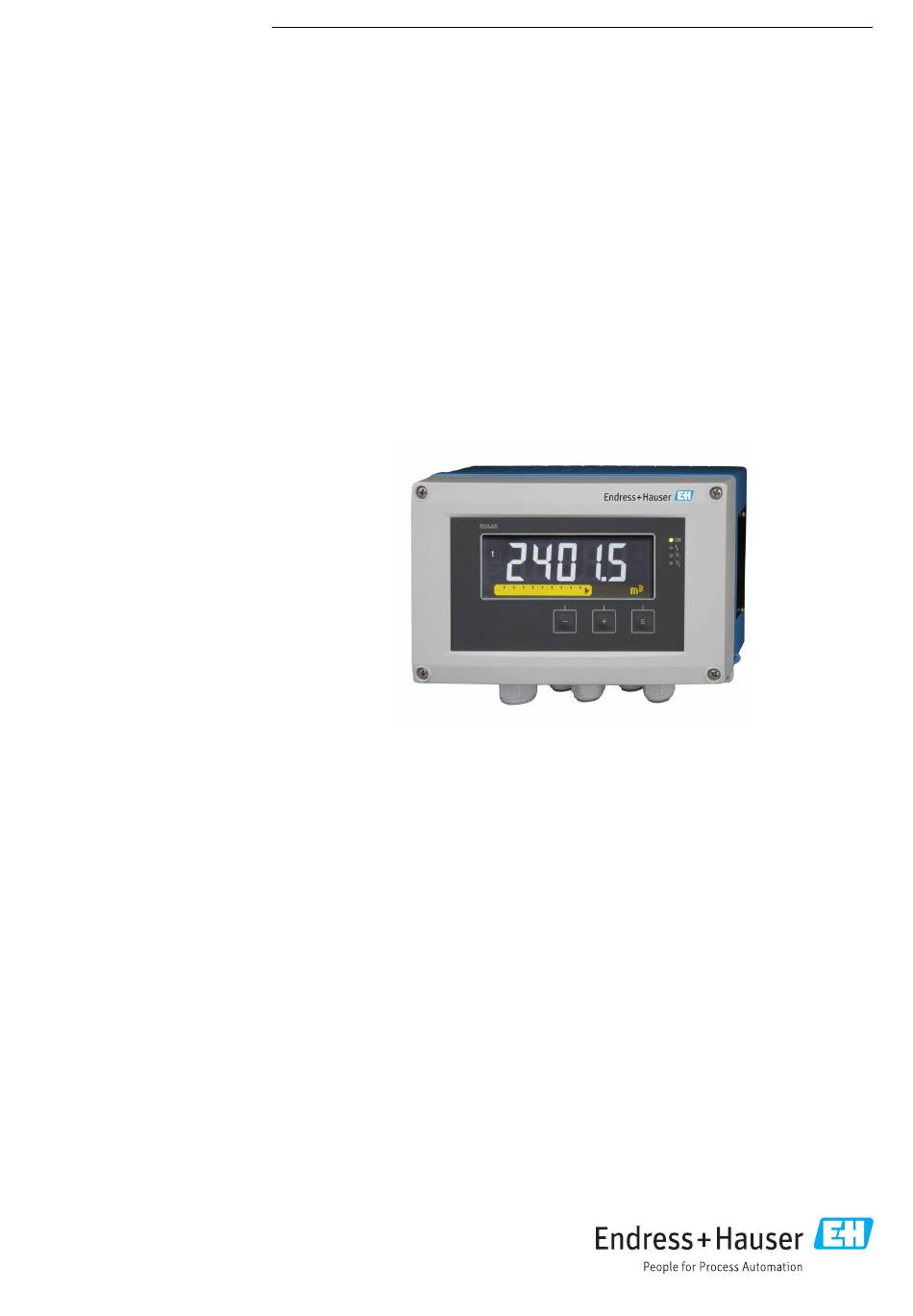

Manuel de mise en service
RIA46
Afficheur de terrain
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA46

Sommaire des Matières pour Endress+Hauser RIA46

  • Page 1 Products Solutions Services BA00274R/14/FR/04.22-00 71589619 2022-08-31 Valable à partir de la version 01.03.xx (logiciel de l' a ppareil) Manuel de mise en service RIA46 Afficheur de terrain...

  • Page 3: Table Des Matières

    RIA46 Sommaire Sommaire Informations relatives au Diagnostic et suppression des document ......4 défauts ......43 Symboles .

  • Page 4: Informations Relatives Au

    Informations relatives au document RIA46 Informations relatives au document Symboles 1.1.1 Symboles d'avertissement DANGER Ce symbole attire l' a ttention sur une situation dangereuse entraînant la mort ou des blessures graves si elle n' e st pas évitée. AVERTISSEMENT Ce symbole attire l' a ttention sur une situation dangereuse pouvant entraîner la mort ou des blessures graves si elle n' e st pas évitée.

  • Page 5: Symboles Utilisés Dans Les Graphiques

    RIA46 Informations relatives au document Symbole Signification Renvoi à une page Renvoi à une figure Remarque ou étape individuelle à respecter … Série d' é tapes Résultat d' u ne étape Aide en cas de problème Contrôle visuel 1.1.4 Symboles utilisés dans les graphiques...
  • Page 6 Les types de document répertoriés sont disponibles : • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.fr.endress.com → Télécharger • Entrer le numéro de série figurant sur la plaque signalétique dans le W@M Device Viewer (www.fr.endress.com/deviceviewer) : toutes les données relatives à...

  • Page 7: Consignes De Sécurité

    RIA46 Consignes de sécurité Consignes de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...

  • Page 8: Sécurité Du Produit

    Consignes de sécurité RIA46 Sécurité du produit Ce produit a été construit selon les bonnes pratiques d' i ngénierie afin de répondre aux exigences de sécurité les plus récentes. Il a été soumis à des tests et a quitté nos locaux en parfait état de fonctionnement.

  • Page 9: Réception Des Marchandises Et Identification Du Produit

    • Gamme de température • Version du firmware et révision de l' a ppareil 3.2.2 Nom et adresse du fabricant Nom du fabricant : Endress+Hauser Wetzer GmbH + Co. KG Adresse du fabricant : Obere Wank 1, D-87484 Nesselwang Référence modèle/type : RIA46...

  • Page 10: Certificats Et Agréments

    Réception des marchandises et identification du produit RIA46 Certificats et agréments Pour les certificats et agréments valables pour l' a ppareil : voir les données sur la plaque signalétique Données et documents liés aux agréments : www.endress.com/deviceviewer → (entrer le numéro de série) 3.3.1...

  • Page 11: Montage

    RIA46 Montage Montage Exigences liées au montage AVERTISSEMENT L'agrément pour zone explosible perd sa validité si l'appareil n'est pas monté correctement ‣ Tenir compte des conditions de montage indiquées dans le manuel de conseils de sécurité pour utilisation en zone Ex relatif à l' a ppareil.

  • Page 12: Contrôle Du Montage

    Montage RIA46 A0010683  2 Montage de l' a fficheur de terrain sur une conduite Plaque de montage Collier métallique pour montage sur conduite A0010684  3 Montage de l' a fficheur de terrain sur une conduite Contrôle du montage •...

  • Page 13: Câblage

    RIA46 Câblage Câblage AVERTISSEMENT Danger ! Tension électrique ! ‣ Le câblage ne doit être réalisé que lorsque l' a ppareil est hors tension. ‣ La connexion de terre de protection doit être établie avant toutes les autres connexions. Si la terre de protection est déconnectée, cela peut être une source de danger.

  • Page 14: Aperçu Des Raccordements Possibles Sur L'afficheur De Process

    Câblage RIA46 A0010685  4 Affectation des bornes de l' a ppareil (voie 2 et relais en option) Douille de connexion pour câble d' i nterface Borne pour la tension d' a limentation Borne pour le relais 1 (en option) Borne pour le relais 2 (en option) Borne pour la sortie analogique et la sortie d' é...
  • Page 15 RIA46 Câblage Raccordement de l'entrée analogique RTD/résistance, 2 fils RTD/résistance, 3 fils RTD/résistance, 4 fils A0010581 A0010582 A0010583 Thermocouple U ≤ 1 V U > 1 V U<=1V U>1V A0010409 A0010410 A0010411 Courant A0011934 Position de contact illustrée des relais en cas de panne de l' a limentation électrique :...
  • Page 16 Câblage RIA46 Raccordement de l'alimentation  24 … 230 V AC/DC (-20 % / +10 Il n' y a pas de raccordement à la terre de protection dans le cas d' u n %) 50/60 Hz boîtier plastique. Dans le cas du boîtier aluminium (en option), la terre de protection peut être raccordée à...

  • Page 17: Raccordement De La Mise À La Terre Du Blindage (Uniquement Boîtier Aluminium)

    RIA46 Câblage Raccordement de la mise à la terre du blindage (uniquement boîtier aluminium) A0014935  6 Prise de terre du blindage Contrôle du raccordement État et spécifications de l'appareil Remarques L' a ppareil ou le câble sont-ils endommagés ? Contrôle visuel...

  • Page 18: Configuration

    Installer ensuite le pilote d' a ppareil FieldCare en suivant les instructions ci-après : 1. Installer d' a bord le pilote d' a ppareil "CDI DTMlibrary" dans FieldCare. Celui-ci est disponible dans FieldCare sous "Endress+Hauser Device DTMs → Service / Specific → CDI".
  • Page 19 RIA46 Configuration Installation du pilote Windows pour TXU10/FXA291 Des droits d’administrateur sont nécessaires pour installer le pilote dans Windows. Procéder de la façon suivante : 1. Raccorder l' a ppareil au PC à l' a ide de l' a daptateur d' i nterface TXU10/FXA291.

  • Page 20: Afficheur Et Indicateur D'état De L'appareil / Led

    Configuration RIA46 Afficheur et indicateur d'état de l'appareil / LED L' a fficheur de process est doté d' u n écran LCD éclairé, divisé en deux zones. La section du segment affiche la valeur de voie, des informations supplémentaires et les alarmes.

  • Page 21: Symboles En Mode Édition

    RIA46 Configuration Dépassement par le bas/par le haut : Le défaut et l' i dentificateur de la voie (TAG) sont indiqués dans la zone matricielle. 6.3.2 Symboles en mode édition Les caractères suivants sont disponibles pour la saisie de texte personnalisé : ‘0-9’, ‘a-z’, ‘A-Z’, ‘+’, ‘-’, ‘*’, ‘/’, ‘\’, ‘%’, ‘°’, ‘2’, ‘3’, ‘m’, ‘.’, ‘,’, ‘;’, ‘:’, ‘!’, ‘?’, ‘_’, ‘#’, ‘$’, ‘"’, ‘´’, ‘(’,...
  • Page 22 Configuration RIA46 Menu Setup Description  Application Sélection de l' a pplication 1-channel Application voie 1 2-channel Application voie 2 Diff-pressure Application de pression différentielle  AI1 Lower range* Limite de gamme de mesure inférieure pour Analog in 1 ...
  • Page 23 RIA46 Configuration Menu Setup Description Y-value Valeurs Y pour points de linéarisation Reset min/max Remise à zéro des valeurs min/max Calc value 2 Valeur calculée 2 Voir Calc Value 1  Analog Out 1 Sortie analogique 1 Assignment Affection de sortie analogique...
  • Page 24 Configuration RIA46 Menu Expert Description Bar 0% Limite inférieure pour bargraph d' e ntrée analogique Bar 100% Limite supérieure pour bargraph d' e ntrée analogique Decimal places Décimales pour entrée analogique Damping Amortissement Failure mode Mode défaut Fixed fail value Valeur fixe en cas de défaut (uniquement si Failure mode =...

  • Page 25: Mise En Service

    RIA46 Mise en service Mise en service Contrôle du montage et mise sous tension de l'appareil S' a ssurer que tous les contrôles raccordement ont été effectués avant de mettre l' a ppareil en service : • Liste de contrôle "Contrôle du montage" →  12 •...

  • Page 26: Configuration De L'appareil

    Mise en service RIA46 9. Valider le dernier chiffre du code pour quitter le menu. Le code complet s' a ffiche. Appuyer sur + pour revenir à la dernière option du sous-menu x Back et valider cette option. Lorsque cette option est validée, la valeur est appliquée et l' a ffichage revient au niveau Setup.
  • Page 27 RIA46 Mise en service Pour configurer l' a ppareil dans les applications à une voie/deux voies, procéder comme décrit à l' é tape 2 →  28. En cas de modification ultérieure de l' a pplication ou du paramètre sélectionné, les paramètres déjà...
  • Page 28 Mise en service RIA46 Celle-ci correspond à g=9,81 m/s2. Des tableaux et des exemples de conversion des unités spécifiques à l' a pplication dans les valeurs définies en kg/m³ et Pa ou N/m² sont disponibles en annexe →  60.

  • Page 29: Valeurs Minimum/Maximum Aux Entrées

    RIA46 Mise en service Valeurs minimum/maximum aux entrées : La valeur min./max. actuelle est enregistrée toutes les 15 minutes. En cas de coupure de courant (mise hors tension/mise sous tension), une interruption est possible dans l' e nregistrement. L' i ntervalle de mesure commence lorsque l' a ppareil est mis sous tension.
  • Page 30 Mise en service RIA46 Unit Bar 0% À configurer comme l' e ntrée universelle, voir étape 2 →  28 Bar 100% Factor Offset No. lin points → coordonnées X/Y L' a ppareil dispose de deux tableaux de linéarisation, avec chacun 32 points de linéarisation au maximum. Ils sont affectés de manière fixe aux voies ‘Calc value 1’...

  • Page 31: Spécification Du Relais

    RIA46 Mise en service Function : Min, Max, Gradient, Out-band, In-band Mode de fonctionnement du relais (pour une description, voir les "Modes de fonctionnement" →  31) Set point : Entrer le seuil avec la décimale. Set point 2 s' a ffiche Set point 2 : uniquement pour out-band et in-band.
  • Page 32 Mise en service RIA46 Measured value Threshold “off” Hysteresis Setpoint Setpoint “on” Setpoint “off” A0048460  9 Mode Min Max (seuil supérieur) Le seuil est actif si la valeur réglée est dépassée. Le relais retrouve son état initial lorsque le seuil, y compris la valeur d' h ystérésis, n' e st plus atteint.
  • Page 33 RIA46 Mise en service Measured value T = Time for gradient evaluation (Time base in seconds) Set point Setpoint “on” Setpoint“off” A0048462  11 Mode Gradient OutBand Le seuil est dépassé dès que la valeur mesurée à vérifier se situe dans une bande préréglée entre un minimum et un maximum.

  • Page 34: Protection D'accès

    Mise en service RIA46 Measured value Setpoint Hysteresis Hysteresis Setpoint Setpoint active Setpoint not active A0048464  13 Mode InBand Cas particulier : hystérésis et temporisation pour un seuil Dans le cas particulier où l' h ystérésis et la temporisation de seuil sont activées, un seuil est commuté...

  • Page 35: Sauvegarde De La Configuration Actuelle/Configuration Utilisateur

    RIA46 Mise en service 2. Pour entrer le code avec les touches ‘+’ et ‘-’, sélectionner le chiffre souhaité et appuyer sur ‘E’ pour valider. Le curseur passe au chiffre suivant.  Après validation du quatrième chiffre, l' e ntrée est enregistrée et l' u tilisateur quitte le sous-menu ‘Access code’.

  • Page 36: Protection Antidébordement

    Mise en service RIA46 • Contrast : sélectionner le contraste (réglable par paliers de 1 à 7) • Brightness : sélectionner la luminosité (réglable par paliers de 1 à 7) • Alternating time : sélectionner la durée entre la commutation automatique entre les voies et les valeurs calculées (en secondes : 3, 5, ou 10)
  • Page 37 RIA46 Mise en service Configuration en cas d'utilisation de l'appareil conformément aux directives d'agrément pour les dispositifs de sécurité antidébordement : L' a ppareil doit être configuré et utilisé conformément au présent manuel de mise en service, qui se rapporte à lui.
  • Page 38 Mise en service RIA46 L' a mortissement se définit en secondes (réglage possible par paliers de 0,1 s, max. 999,9 s). Valeurs par défaut Type d'entrée Valeur par défaut Entrées de courant et de tension 0,0 s Entrées de température 1,0 s Après écoulement de 5 fois la durée de filtrage, 99 % de la valeur mesurée réelle sont...
  • Page 39 RIA46 Mise en service Output → Analog output 1/2 Failure mode • Min = valeur minimum enregistrée : La valeur minimum enregistrée est fournie. • Max = valeur maximum enregistrée : La valeur maximum enregistrée est fournie. • Fixed value = valeur constante : Il est possible d' e ntrer une valeur constante qui sera fournie en cas d' e rreur.

  • Page 40: En Cours De Fonctionnement

    Mise en service RIA46 Expert → Diagnostics → Simulation : • Sélectionner la sortie à simuler avec la valeur de simulation • Sélectionner le relais à simuler avec l' é tat En cours de fonctionnement 7.5.1 Touches de sélection rapide + et - Les touches de sélection rapide ‘+’...

  • Page 41: Enregistrement Des Évènements De Diagnostic/Alarmes Et Erreurs

    RIA46 Mise en service Des instructions de suppression des défauts et une liste de tous les messages d' e rreur sont disponibles au chapitre ‘Suppression des défauts’ →  43. Limites de gamme de mesure Affichage Affichage - - - - - - - - - - Valeur mesurée - - - - -...

  • Page 42: Compteur D'heures De Fonctionnement

    Mise en service RIA46 L' a ppareil liste les valeurs suivantes dans le menu ‘Diagnostics’ : • Diagnostic d' a ppareil actuel • Dernier diagnostic d' a ppareil • 5 derniers messages de diagnostic Liste des codes d' e rreur, voir Suppression des défauts →  43.

  • Page 43: Diagnostic Et Suppression Des

    RIA46 Diagnostic et suppression des défauts Diagnostic et suppression des défauts Pour faciliter la suppression des défauts, le chapitre suivant fournit un aperçu des causes d' e rreurs possibles. AVIS Dysfonctionnement de l'appareil possible en cas d'ajout de matériel qui n'a pas été...

  • Page 44: Maintenance

    Maintenance RIA46 Code d'erreur Signification Solution C411 Info : upload/download actif Uniquement pour information. L' a ppareil fonctionne correctement. C432 Info : mode étalonnage/test Uniquement pour information. L' a ppareil fonctionne correctement. C482 Info : mode simulation, relais/collecteur Uniquement pour information. L' a ppareil ouvert fonctionne correctement.

  • Page 45: Réparation

    RIA46 Réparation Réparation 10.1 Informations générales Les réparations qui ne sont pas décrites dans le présent manuel de mise en service doivent uniquement être réalisées directement par le fabricant ou le SAV Endress +Hauser. Lors de la commande de pièces de rechange, indiquer le numéro de série de l' a ppareil.

  • Page 46: Retour De Matériel

    Réparation RIA46 Pos. Description Kit de pièces de rechange, petites pièces • Filtre Goretex • Axe de charnière (2 pièces) • Collier de mise à la terre pour blindage de câble (kit métallique de 5 vis/rondelles + support) Carte mère 24 … 230 V (-20 % +10 %) 1 voie sans relais non EX Carte mère 24 …...

  • Page 47: Mise Au Rebut De L'appareil De Mesure

    RIA46 Réparation 10.4.3 Mise au rebut de l'appareil de mesure Si la directive 2012/19/UE sur les déchets d' é quipements électriques et électroniques (DEEE) l' e xige, le produit porte le symbole représenté afin de réduire la mise au rebut des DEEE comme déchets municipaux non triés.

  • Page 48: Accessoires

    Différents accessoires sont disponibles pour l' a ppareil et peuvent être commandés en même temps que lui ou ultérieurement auprès d' E ndress+Hauser. Des informations détaillées relatives à la référence de commande spécifique sont disponibles auprès d' E ndress+Hauser ou sur la page produit du site Internet Endress+Hauser : www.endress.com. 11.1 Accessoires spécifiques à...

  • Page 49: Accessoires Spécifiques À La Communication

    RIA46 Accessoires 11.2 Accessoires spécifiques à la communication Désignation Câble d' i nterface Commubox TXU10 y compris FieldCare Device Setup et DTM Library Commubox FXA291 y compris FieldCare Device Setup et DTM Library Endress+Hauser...

  • Page 50: Caractéristiques Techniques

    Caractéristiques techniques RIA46 Caractéristiques techniques 12.1 Entrée 12.1.1 Grandeur mesurée Courant, tension, résistance, thermorésistance, thermocouples 12.1.2 Gammes de mesure Courant : • 0/4 … 20 mA +10% de dépassement de gamme • Courant de court-circuit : max. 150 mA • Charge : 10 Ω...

  • Page 51: Alimentation Par Boucle

    RIA46 Caractéristiques techniques Sortie courant/tension Sortie courant : • 0/4 … 20 mA • Dépassement de gamme jusqu' à 22 mA Tension : • 0 … 10 V, 2 … 10 V, 0 … 5 V, 1 … 5 V •...

  • Page 52: Alimentation Électrique

    Caractéristiques techniques RIA46 12.3 Alimentation électrique 12.3.1 Affectation des bornes A0010685  18 Vue de l' i ntérieur et affectation des bornes de l' a fficheur de process Douille de connexion pour câble d' i nterface Borne pour la tension d' a limentation...

  • Page 53: Performances

    RIA46 Caractéristiques techniques Câble d'interface TXU10-AC interface USB PC • Raccordement : prise 4 broches • Protocole de transmission : FieldCare • État à la livraison : câble d' i nterface avec DVD FieldCare Device Setup comprenant tous les Comm DTM et Device DTM 12.4...

  • Page 54: Sortie Analogique

    Caractéristiques techniques RIA46 Précision Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Type T (Cu-CuNi), ± (0,10% de GM +0,5 K (0,9 °F)) –270 … 400 °C (–454 … 752 °F) (IEC60584) à...

  • Page 55: Environnement

    RIA46 Caractéristiques techniques 12.5.2 Orientation Aucune restriction. L' o rientation dépend de la lisibilité de l' a fficheur. Angle de vue max. +/- 45° de l' a xe médian de l' a fficheur dans chaque direction. 12.6 Environnement 12.6.1 Gamme de température ambiante AVIS La durée de vie de l'afficheur est raccourcie en cas d'utilisation dans une gamme de...

  • Page 56: Compatibilité Électromagnétique (Cem)

    Caractéristiques techniques RIA46 12.6.9 Compatibilité électromagnétique (CEM) Conformité CE Compatibilité électromagnétique conforme à toutes les exigences pertinentes de la série IEC/EN 61326 et à la Recommandation NAMUR CEM (NE21). Pour plus de détails, se référer à la Déclaration de Conformité UE.

  • Page 57: Opérabilité

    RIA46 Caractéristiques techniques 12.8 Opérabilité 12.8.1 Configuration sur site A0010575  20 Affichage de l' a fficheur de terrain Affichage de la voie : 1 : entrée analogique 1 ; 2 : entrée analogique 2 ; 1M : valeur calculée 1 ; 2M : valeur calculée 2...

  • Page 58: Accessoires

    Différents accessoires sont disponibles pour l' a ppareil et peuvent être commandés en même temps que lui ou ultérieurement auprès d' E ndress+Hauser. Des informations détaillées relatives à la référence de commande spécifique sont disponibles auprès d' E ndress+Hauser ou sur la page produit du site Internet Endress+Hauser : www.endress.com. 12.9.1 Accessoires spécifiques à...
  • Page 59 RIA46 Caractéristiques techniques 12.9.2 Accessoires spécifiques à la communication Désignation Câble d' i nterface Commubox TXU10 y compris FieldCare Device Setup et DTM Library Commubox FXA291 y compris FieldCare Device Setup et DTM Library Endress+Hauser...

  • Page 60: Annexe

    Annexe RIA46 Annexe Les tableaux suivants contiennent tous les paramètres disponibles dans le menu de configuration. Les valeurs préconfigurées en usine apparaissent en gras. 13.1 Explications complémentaires concernant l'application de pression différentielle durant la mesure du niveau Des capteurs de pression sont raccordés aux deux entrées universelles. Le volume dans les voies CV est ensuite déterminé...

  • Page 61: Masse Volumique

    RIA46 Annexe • 1 bar = 0,1 N/mm² = 10 N/m² = 10 • 1 mbar = 1 hPa = 100 Pa Facteurs de conversion pour différentes unités de mesure de pression Pascal Atmosphère Atmosphère Torr Pounds par inch technique physique carré...

  • Page 62: 2E Étape De Calcul : Calcul Du Contenu Volumétrique À Partir De La Hauteur

    Annexe RIA46 Produit Masse volumique en [kg/m³] Bisulfure de carbone Éther diéthylique 13.1.2 2e étape de calcul : calcul du contenu volumétrique à partir de la hauteur Le volume peut être déterminé par linéarisation de la valeur de hauteur calculée.

  • Page 63: Menu Setup

    RIA46 Annexe Calc value 1/2 Navigation  Display → Calc value 1/Calc value 1 Description Réglage de l' a ffichage pour math 1 ou math 2. Si le paramètre est réglé sur "Off", la voie n' e st pas affichée.
  • Page 64 Annexe RIA46 AI1/AI2 Lower range Navigation  Setup → AI1 Lower range/AI2 Lower range Description Réglage de la limite inférieure de la gamme de mesure. Entrée utilisateur Valeur numérique Réglage par défaut 0.0000 Informations complémentaires Uniquement visible en cas de réglage Application → Diff pressure.
  • Page 65 RIA46 Annexe Réglage par défaut 100.00 Informations complémentaires Uniquement visible en cas de réglage Application → Diff pressure. Sous-menu "Linearization" Navigation  Setup → Linearization Description Uniquement visible en cas de réglage Application → Diff pressure. No lin points Navigation ...
  • Page 66 Annexe RIA46 Signal range Navigation  Setup → Analog in 1/Analog in 2 → Signal range Description Réglage du signal d' e ntrée. Les options disponibles à la sélection dépendent du réglage de "Signal type". Sélection 4-20mA, 4-20mA squar, 0-20mA, 0-20mA squar...
  • Page 67 RIA46 Annexe Unit Navigation  Setup → Analog in 1/Analog in 2 → Unit Description Unité de la voie. Entrée utilisateur Texte libre, max. 5 caractères Informations complémentaires Uniquement visible pour "Signal type" = "Current" ou "Voltage" Temperature unit Navigation ...
  • Page 68 Annexe RIA46 Description Remettre à zéro les valeurs min/max enregistrées. Sélection Réglage par défaut Sous-menu "Calc value 1"/"Calc value 2" Navigation  Setup → Calc value 1/Calc value 2 Informations complémentaires Réglages de math 1 ou math 2 Calculation Navigation ...
  • Page 69 RIA46 Annexe Description Réglage de la valeur 100 % du bargraph Entrée utilisateur Valeur numérique Réglage par défaut Factor Navigation  Setup → Calc value 1/Calc value 2 → Factor Description Réglage du facteur pour la valeur calculée Entrée utilisateur Valeur numérique...
  • Page 70 Annexe RIA46 Navigation  Setup → Calc value 1/Calc value 2 → Reset min/max Description Remettre à zéro les valeurs min/max enregistrées. Sélection Réglage par défaut Sous-menu "Analog Out 1"/"Analog Out 2" Navigation  Setup → Analog Out 1/Analog Out 2 Informations complémentaires...
  • Page 71 RIA46 Annexe Sous-menu "Relay 1"/"Relay 2" Navigation  Setup → Relay 1/Relay 2 Informations complémentaires Réglages du relais 1 ou relais 2 Source Navigation  Setup → Relay 1/Relay 2 → Source Description Permet de sélectionner la source du relais Sélection...
  • Page 72 Annexe RIA46 Description Base de temps pour l' é valuation de gradient, en secondes. Entrée utilisateur 0-60 Réglage par défaut Informations complémentaires Uniquement visible si "Function" = "Gradient". Hysteresis Navigation  Setup → Relay 1/Relay 2 → Hysteresis Description Hystérésis du/des seuil(s) de commutation Entrée utilisateur...

  • Page 73: Menu Diagnostics

    RIA46 Annexe 13.4 Menu Diagnostics Current diagn Navigation  Diagnostics → Current diagn Description Affichage du code d' e rreur actuellement actif Last diagn Navigation  Diagnostics → Last diagn Description Affichage du dernier code d' e rreur Operating time Navigation ...

  • Page 74: Menu Expert

    Annexe RIA46 Order code Navigation  Diagnostics → Device information → Order code Description Affichage de la référence de commande Order identifier Navigation  Diagnostics → Device information → Order identifier Description Affichage de la référence de commande Firmware version Navigation ...
  • Page 75 RIA46 Annexe Description Sélectionner ‘Yes’ pour enregistrer les réglages actuels de l' a ppareil. Il est possible de rétablir les réglages enregistrés au moyen de ‘Reset’->‘User reset’. Sélection Réglage par défaut Sous-menu "Input" Navigation  Expert → Input Sous-menu "Analog in 1"/"Analog in 2"...
  • Page 76 Annexe RIA46 Description Réglage de l' a mortissement du signal d' e ntrée. Entrer par incréments de 0,1 s une valeur comprise entre 0,0 s et 999,9 s. Entrée utilisateur Valeur numérique Réglage par défaut 0.0 pour courant / tension 1.0 pour entrées de température...
  • Page 77 RIA46 Annexe Allow reset Navigation  Expert → Input → Analog in 1/Analog in 2 → Allow reset Description Réglage permettant de déterminer si les valeurs min/max enregistrées dans le menu Display peuvent être remises à zéro sans entrer de code utilisateur (configuré).
  • Page 78 Annexe RIA46 Time delay Navigation  Expert → Output → Relay 1/Relay 2 → Time delay Description Temporisation de commutation du relais en secondes. Entrée utilisateur 0-9999 Réglage par défaut Operating mode Navigation  Expert → Output → Relay 1/Relay 2 → Operating mode Description Normally closed = contact à...
  • Page 79 RIA46 Annexe Failure mode Navigation  Expert → Application → Calc value 1/Calc value 2 → Failure mode Description Réglage du mode défaut Sélection Invalid Fixed value Réglage par défaut Invalid Fixed fail value Navigation  Expert → Application → Calc value 1/Calc value 2 → Fixed fail value Description La valeur définie ici est fournie en cas d' e rreur.
  • Page 80 Annexe RIA46 Description Simulation de la sortie analogique 1 ou la sortie analogique 2. La valeur réglée dans la simulation est fournie sur la sortie analogique 1 ou la sortie analogique 2. Sélection 3.6mA 10mA 12mA 20mA 21mA Réglage par défaut...

  • Page 81: Index

    RIA46 Index Index Mémoire Min/Max ......40 Menu Expert ....... 37 Afficheur .
  • Page 82 Index RIA46 Reset ........72 Relais 1/2 ......71, 77 Reset min/max .
