 9 Raccordement au câble de bus de terrain PROFIBUS® PA

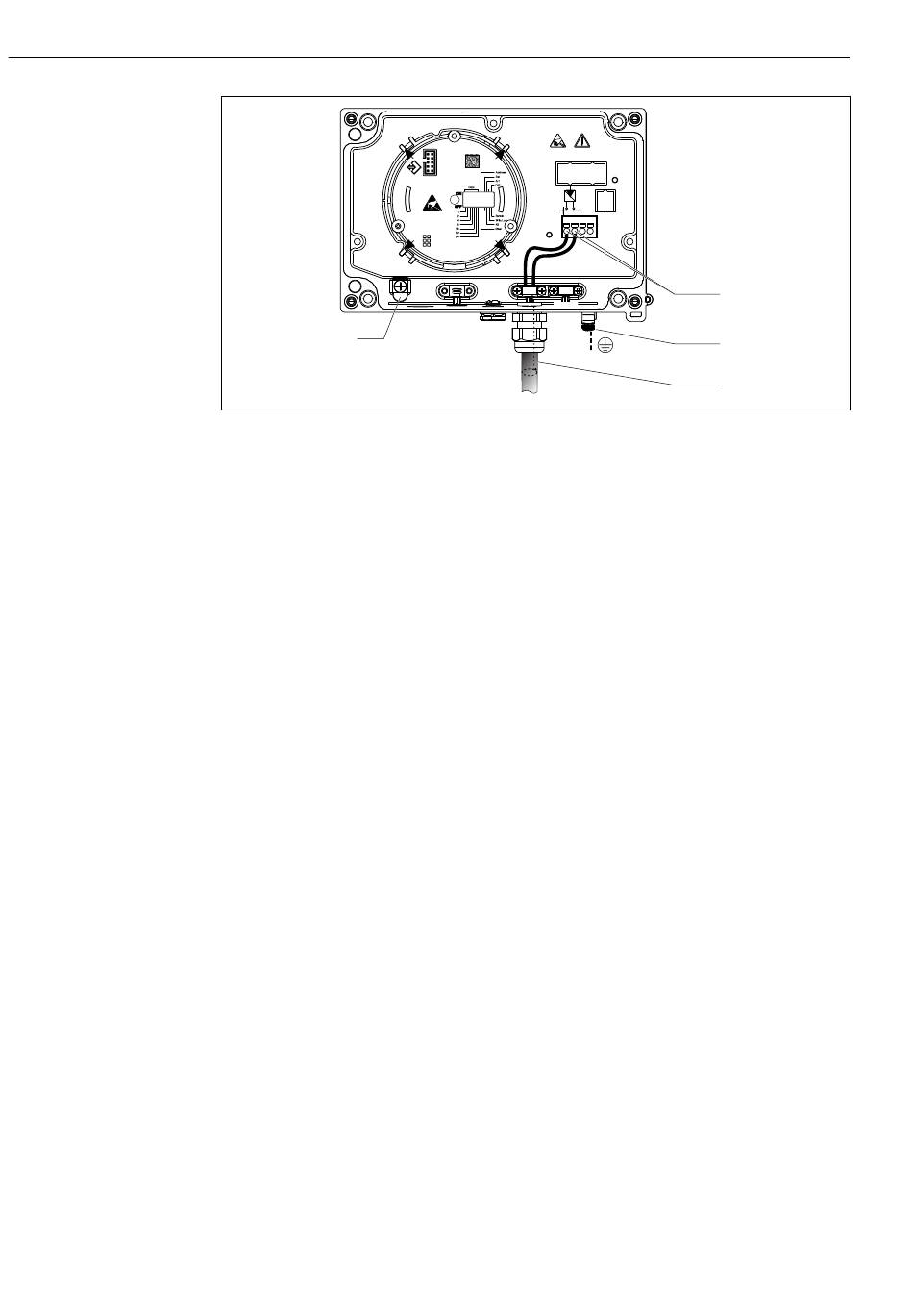

1 Bornes – communication du bus de terrain et alimentation électrique
2 Borne de terre interne (uniquement boîtier alu)
3 Borne de terre externe
4 Câble de bus de terrain blindé
• Les bornes pour le raccordement du bus de terrain (1+ et 2-) ne sont pas sensibles à la
polarité.
• Section de ligne :
Max. 2,5 mm 2 (14 AWG)
• Toujours utiliser un câble blindé pour le raccordement.
5.2.2

Connecteur de bus de terrain

En option, un connecteur de bus de terrain peut être installé dans le boîtier de terrain en
lieu et place d' u n presse-étoupe. Les connecteurs de bus de terrain peuvent être
commandés en tant qu' a ccessoires chez Endress+Hauser (voir la section ' A ccessoires' ) .
La technologie de raccordement PROFIBUS® PA permet aux appareils de mesure d' ê tre
raccordés via des connexions mécaniques normalisées telles que boîtes en T, modules de
boîte de jonction, etc.
Cette technologie de raccordement utilisant des modules de boîte de jonction préfabriqués
et des connecteurs enfichables offre des avantages considérables par rapport au câblage
conventionnel :
• Les appareils de terrain peuvent être retirés, remplacés ou ajoutés à tout moment
pendant le fonctionnement normal. La communication n' e st pas interrompue.
• Le montage et la maintenance sont considérablement facilités.
• Les infrastructures câblées existantes peuvent être utilisées et étendues immédiatement,
par exemple lors de la création de nouveaux système de répartition en étoile utilisant des
modules de distribution à 4 ou 8 voies.
Blindage du câble d'alimentation / de la boîte en T
Toujours utiliser des presse-étoupe avec de bonnes propriétés CEM, si possible avec un
blindage de câble enveloppant (ressort Iris). Ceci requiert des différences minimales de
potentiel, et éventuellement une compensation de potentiel.
• Le blindage du câble PA ne doit pas être interrompu.
• Le raccordement du blindage doit toujours être maintenu aussi court que possible.
Dans le cas idéal, des presse-étoupe dotés de ressorts Iris doivent être utilisés pour
raccorder le blindage. Le ressort Iris, qui est situé à l' i ntérieur du presse-étoupe, raccorde le
blindage au boîtier de la boîte en T. La tresse de blindage se trouve sous le ressort Iris.
RID16
1
3
4
A0012567
