Installation
Raccordement du réseau de gaines
Les orifi ces d'air de reprise et de souffl age sont dotés de
brides de châssis afi n de faciliter l'installation des gaines.
Il est recommandé d'isoler le contour du châssis après le
montage de l'unité pour empêcher la condensation.
ATTENTION ! L'ensemble du réseau de gaines doit être
installé et fi xé au châssis avant la mise en place de l'unité.
Instructions relatives à la construction du réseau de gaines
- Effectuez les raccordements de l'unité au moyen de
jonctions de toile de 7,5 cm de façon à minimiser la
transmission de bruit et de vibrations.
- L'utilisation de raccords coudés avec aubes directrices ou
d'un robinet diviseur est recommandée afi n de minimiser
les bruits et la résistance aérodynamique.
- Le premier raccord coudé du réseau de gaines sortant
de l'unité ne doit pas se situer à moins de 60 cm de
l'unité afi n de minimiser les bruits et la résistance
aérodynamique.

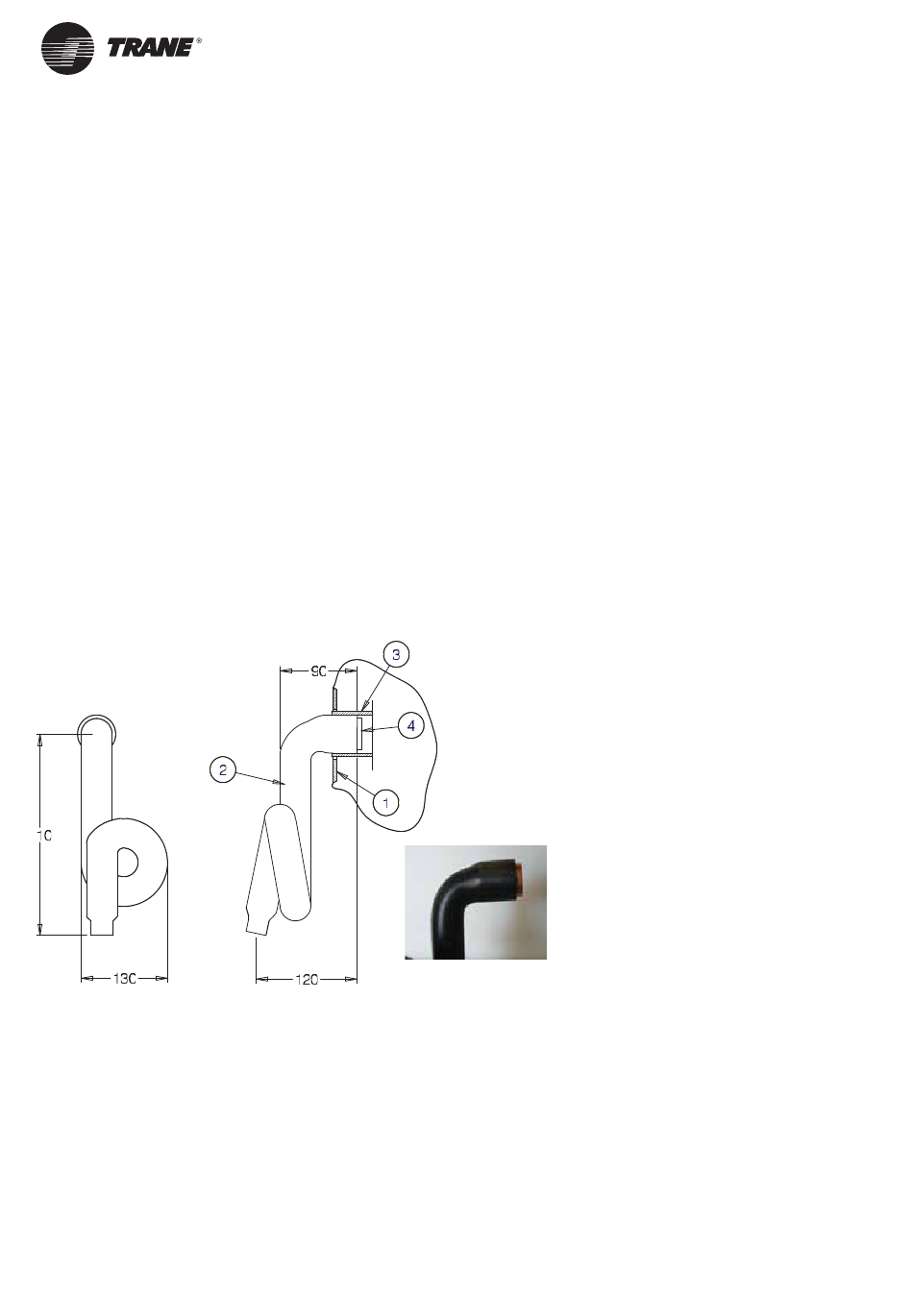

Figure 6 - Siphon fourni
1. Boîtier du coffret
2. Pression atmosphérique
3. Vidange statique
4. Insert d'embout cuivré
12
Fixation à l'unité du réseau de gaines horizontal
- L'ensemble du réseau de gaines de conditionnement d'air
doit être isolé de façon à minimiser les pertes de chaud
et de froid au sein des gaines. Utilisez une isolation d'au
moins 5 cm d'épaisseur dotée d'un écran pare-vapeur.
Le réseau de gaines extérieur doit être résistant aux
intempéries entre l'unité et le bâtiment.
- Lors de la fi xation du réseau de gaines sur une unité
horizontale, prévoyez un raccord fl exible étanche afi n
d'éviter la transmission du bruit de l'unité aux gaines.
Ce raccord fl exible doit se situer à l'intérieur du bâtiment
et être constitué de toile épaisse.
Remarque : ne tendez pas les jonctions de toile entre les
gaines rigides.
Tuyauterie d'évacuation des condensats
Chaque unité Voyager III est équipée d'un raccord de
vidange femelle 1 1/4". Un siphon en P est fourni et doit
être raccordé à la vidange comme indiqué sur la fi gure 6.
Inclinez le tuyau de vidange d'au moins 1 % pour assurer
l'évacuation adéquate des condensats.
Vérifi ez que tous les tuyaux d'évacuation des condensats
sont conformes aux règlements de construction et aux
normes d'élimination des déchets en vigueur.
RT-SVX16J-FR
