Fonctionnement
Mise en marche de l'unité
Vérifi cation des réglages de la vanne de gaz - (Réservée au
technicien qualifi é)
AVERTISSEMENT ! Un réglage inadéquat de la vanne de
gaz peut entraîner la destruction du brûleur et causer des
blessures corporelles.
Remarque : Réglage usine pour le type G20.
Remarque : Unité à installer à l'extérieur uniquement.
Remarque : Le détendeur doit être adapté au type de gaz
utilisé :
•
G 20 : 20 mbar
•
G 25 : 25 mbar
•
G 31 (Propane) : 37 ou 50 mbar

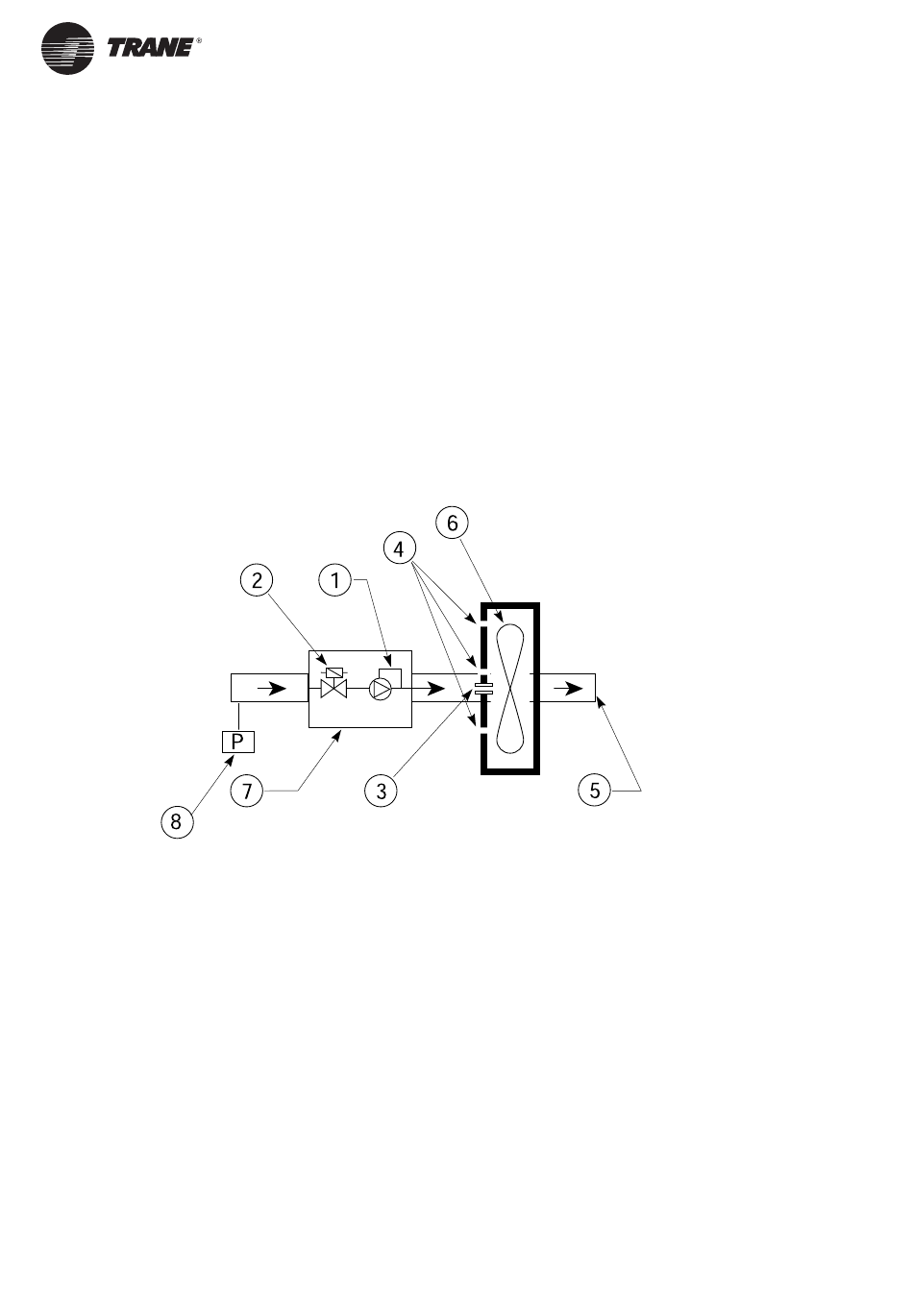

Figure 20 - Vanne de gaz
1 = Régulateur de pression négative
2 = Électrovanne de sécurité
3 = Injecteur de gaz
4 = Entrées d'air
5 = Vers le brûleur
6 = Ventilateur
7 = Unité à gaz
8 = Coupure pression de gaz minimum
40
