8.3

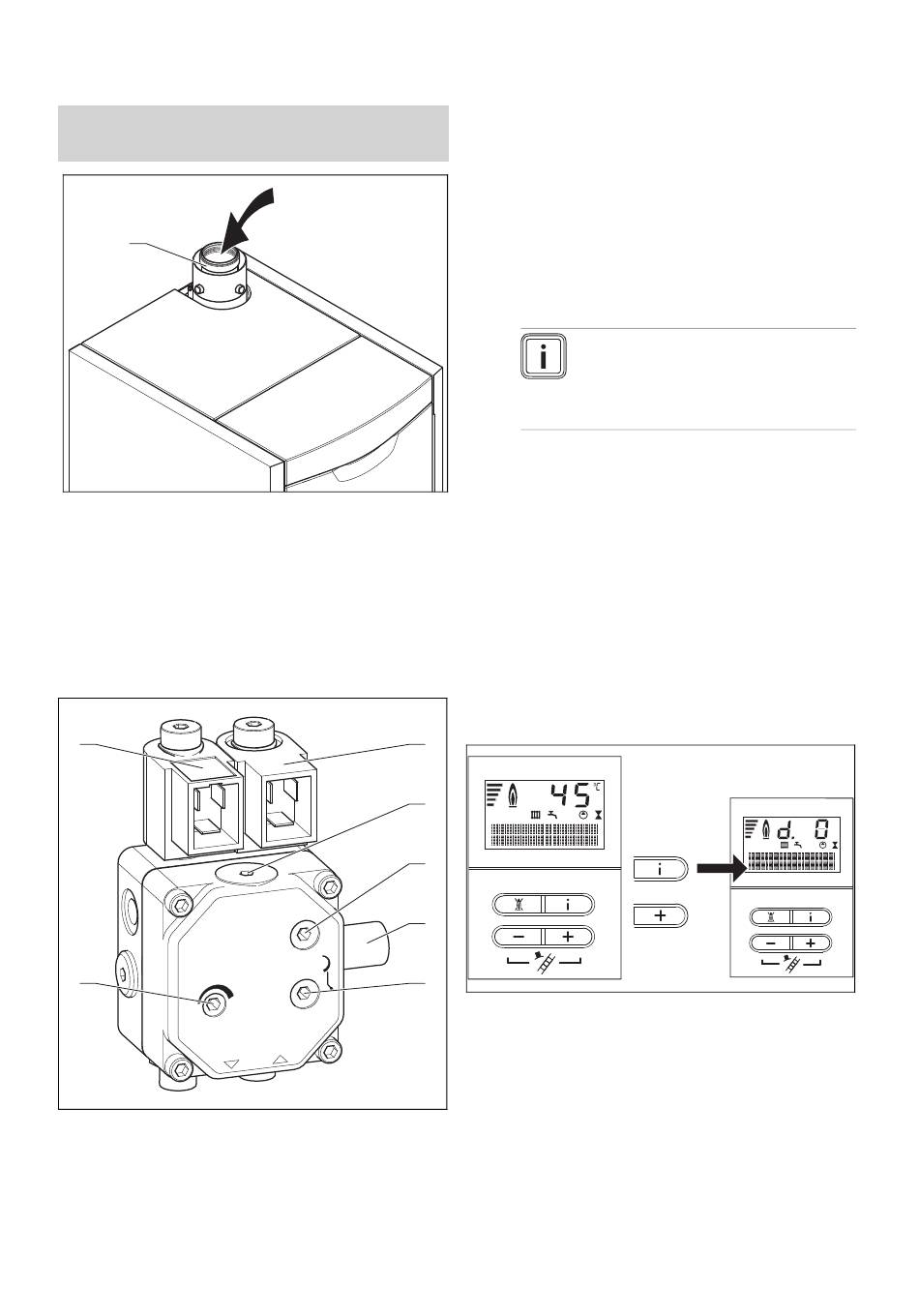

Remplissage du collecteur des gaz
d'échappement
Conditions: Le système d'arrivée d'air/d'évacuation des gaz d'échappe-
ment n'est pas monté sur l'appareil., Le tuyau des condensats est rac-
cordé à un dispositif d'écoulement
1
1
Pièce intermédiaire avec
orifices de contrôle ex-
ternes
▶
Remplissez le collecteur des gaz d'échappement d'eau
par le biais du manchon des gaz d'échappement.
▶
Ensuite, raccordez le tube des gaz d'échappement à
l'appareil.
8.4
Contrôle de la dépression de la pompe à
fioul
7
N C
6
+
-
P
1
1
NO ... Électrovanne de
niveau 2
2
Filtre
0020130511_02 icoVIT exclusiv Notice d'installation
1
2
3
N O
4
P
-
P
2
+
5
V
3
P ... Raccord de mano-
mètre
4
P
... Vis de réglage de
2
la pression de fioul de
niveau 2
5
V ... Raccord de vacuo-
mètre
6
P
... Vis de réglage de
2
la pression de fioul de
niveau 1
1.
Arrêtez l'appareil.
2.
Raccordez le vacuomètre sur le raccord de vacuo-
mètre.
–
Matériel de travail: Vacuomètre ; 1/8", -1 - 0 bar
3.
Mettez l'appareil en marche.
4.
Contrôlez la dépression de la pompe à fioul.
Dépression > 0,3 bar
▶
Contrôlez l'alimentation en fioul.
Remarque
Si la dépression est supérieure à 0,3 bar,
cela peut être dû à un blocage, une obs-
truction ou un mauvais dimensionnement
de la conduite d'alimentation en fioul.
5.
Retirez le vacuomètre de la pompe.
8.5
Mise en fonctionnement de l'appareil
1.
Effectuez la mise en fonctionnement de l'appareil en
vous aidant de la notice d'utilisation correspondante.
2.
Mettez l'appareil en marche.
3.
Vérifiez qu'il y a bien une demande de chaleur.
4.
Appuyez sur la touche « i ».
◁
Lorsque le brûleur fonctionne, le code d'état « S.4 »
s'affiche à l'écran.
◁
Le code d'état affiché s'accompagne du texte en
clair « Chauffage brûleur en marche ».
8.5.1
Activation du mode Diagnostic
1.
Appuyez simultanément sur les touches « i » et « + »
situées en dessous de l'écran.
◁
« d.0 » (charge partielle de chauffe) s'affiche à
l'écran.
Mise en service 8
7
NC ... Électrovanne de
niveau 1
+
29
