Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 14)
2.
Ouvrez le raccord fileté de purge au niveau du départ
de chauffage du produit.
3.
Branchez le flexible de remplissage sur le dispositif de
remplissage et de vidange.
4.
Remplissez le produit par le biais du flexible de rem-
plissage via le dispositif de remplissage et de vidange,
jusqu'à ce que de l'eau sorte du raccord fileté de purge.
5.
Fermez le raccord fileté de purge.
6.
Ôtez le tuyau de remplissage.
Remplissage/appoint de l'installation de chauffage
7.
Ouvrez toutes les valves thermostatiques de l'installa-
tion de chauffage.
8.
Raccordez le flexible de remplissage au robinet de rem-
plissage/vidange côté installation.
Validité: Belgique
OU France
Avertissement !
Risques de dommages en cas d'utilisa-
tion d'un produit antigel inadapté
L'utilisation d'un produit antigel ou autre
additif inadapté risque d'endommager les
joints et les membranes, mais aussi de
provoquer des bruits en mode de chauf-
fage.
▶
N'utilisez que le produit antigel adapté
dans l'eau de chauffage.
▶
Remplissez l'installation de chauffage par le robinet de
remplissage/vidange.
–
Pression de l'installation: 0,1 ... 0,15 MPa (1,0
... 1,50 bar)
9.
Purgez tous les radiateurs.
10. Vérifiez l'étanchéité de tous les raccords et de l'en-
semble de l'installation de chauffage.
11. Contrôlez de nouveau la pression de l'installation.
Résultat:
Pression de remplissage: ≤ 0,1 MPa (≤ 1,0 bar)
▶
Remplissez à nouveau l'installation de chauffage
par le robinet de remplissage/vidange.
–
Pression de l'installation: 0,1 ... 0,15 MPa (1,0
... 1,50 bar)
12. Fermez le robinet de remplissage/vidange et retirez le
flexible de remplissage.
0020124852_03 icoVIT exclusiv Notice d'installation et de maintenance
7.5
Ouverture des dispositifs d'arrêt de
l'installation de chauffage
1.
Ouvrez les soupapes d'arrêt situées sur le départ et le
retour de chauffage.
2.
Ouvrez la soupape d'arrêt située sur la conduite de
fioul.
3.
Ouvrez la vanne d'arrêt d'eau froide de la conduite
d'eau froide s'il y en a une.
4.
Ouvrez, si présente, la soupape d'arrêt située sur le
circuit de charge du ballon.
7.6
Remplissage du collecteur des gaz de
combustion
Condition: Le système ventouse n'est pas monté sur le produit, Le tuyau
des condensats est raccordé à un dispositif d'écoulement
1
1
Élément intermédiaire
avec orifices de mesure
externes
▶

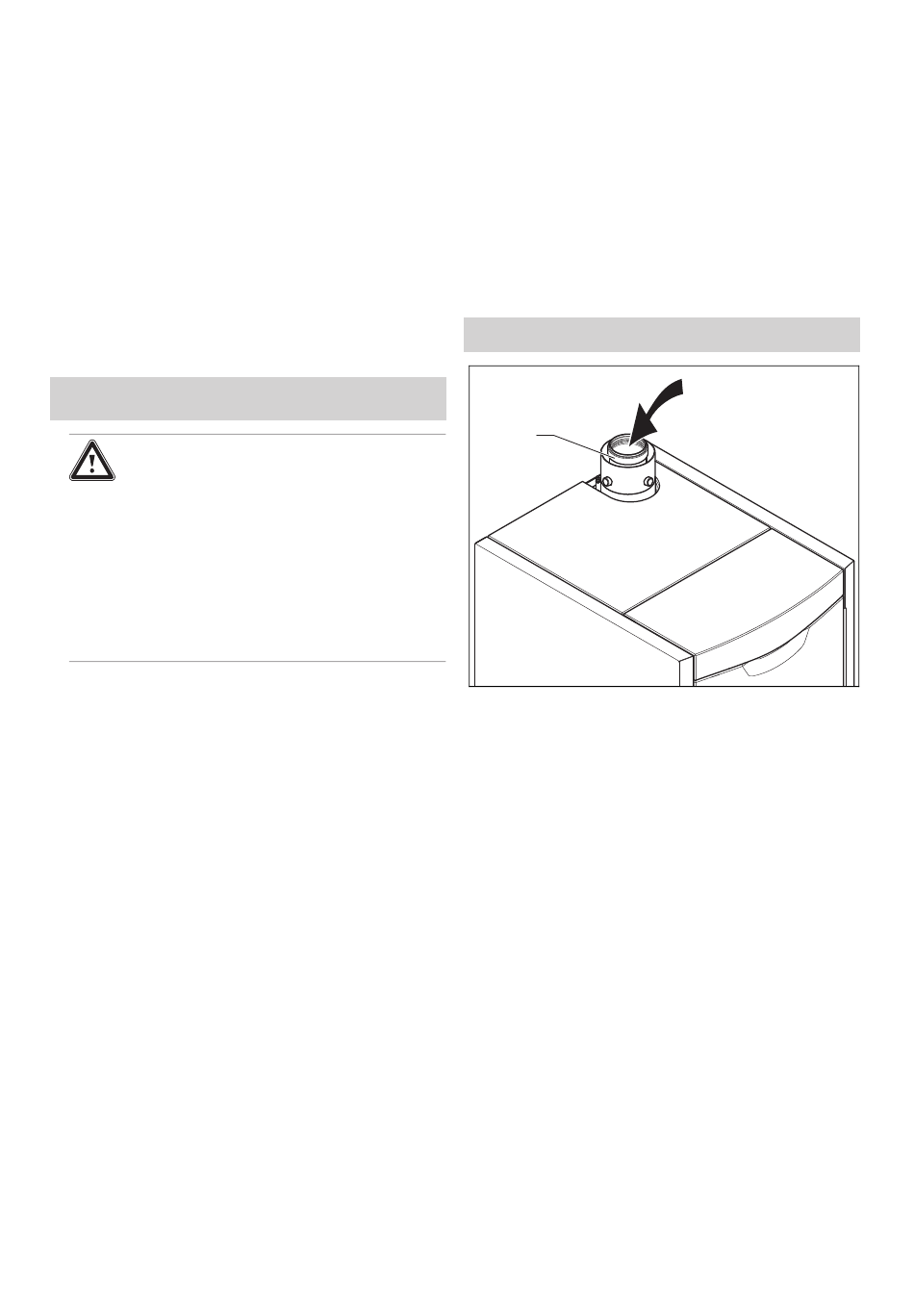

Remplissez le collecteur des gaz de combustion d'eau
par le biais du manchon des gaz de combustion.
▶
Ensuite, raccordez le tube des gaz de combustion au
produit.
7.7
Mise en fonctionnement du produit
1.
Effectuez la mise en fonctionnement du produit confor-
mément à la notice d'utilisation correspondante.
2.
Allumez le produit.
Mise en service 7
