12.3 Réparation

12.3.1 Remplacement de la buse d'air

1. Débranchez l'appareil du secteur une fois la phase de
marche à vide du ventilateur terminée.
Dépose de la buse d'air
2. Débranchez les deux connecteurs reliant l'électronique
au système électronique supplémentaire du brûleur.
3. Déplacez le brûleur en position de maintenance.
(→ page 42)

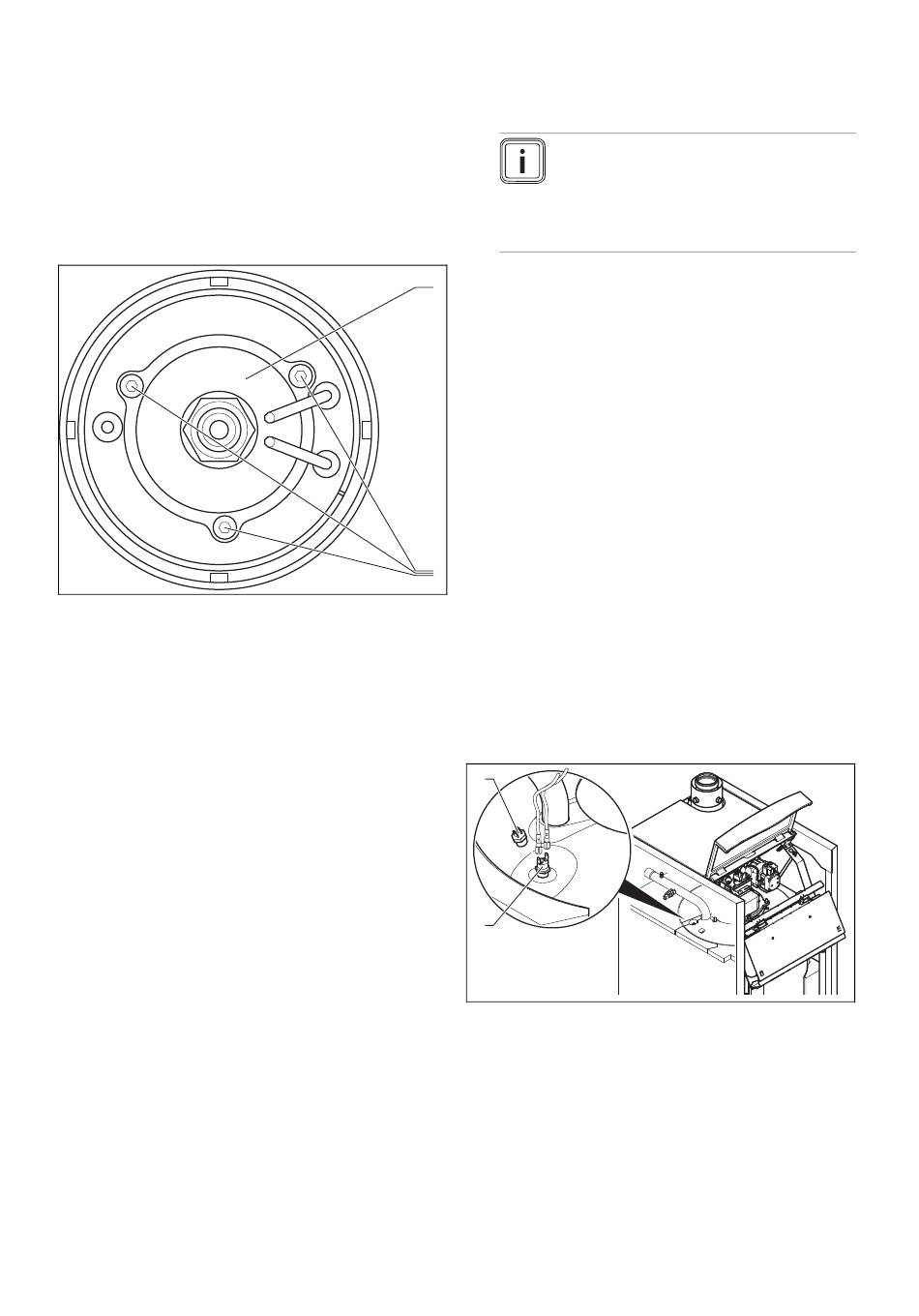

1 Buse d'air
4. Dévissez les trois vis de fixation (2) de la buse d'air (1).
Pose de la buse d'air
5. Procédez à la pose de la buse d'air.
6. Mettez en place les trois vis de fixation (2) de la buse
d'air (1) et serrez-les.
7. Contrôlez l'écart entre la buse d'air et le gicleur à l'aide
du gabarit de réglage.
8. Procédez à la repose du brûleur si aucune autre opéra-
tion de maintenance n'est nécessaire.
9. Enfichez les deux connecteurs reliant le système élec-
tronique et le brûleur sur la cornière du le système élec-
tronique supplémentaire.

12.3.2 Remplacement de la platine

1. Notez tous les réglages du système électronique (ré-
glage des points de diagnostic, réglages du potentio-
mètre), de façon à pouvoir contrôler ou reprendre ces
réglages avec la nouvelle platine.
2. Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 21)
3. Coupez l'alimentation électrique de l'appareil.
4. Rabattez le boîtier de commande .
5. Déclipsez la protection supérieure du boîtier de com-
mande et retirez-la.
6. Débranchez tous les câbles de la platine.
7. Déclipsez la platine de ses points de fixation.
8. Retirez la platine.
9. Déclipsez l'écran et l'appareil de régulation le cas
échéant.
10. Clipsez la platine neuve.
0020130511_02 icoVIT exclusiv Notice d'installation
1
2
2 Vis de fixation
11. Clipsez l'écran et l'appareil de régulation le cas
échéant.
12. Raccordez tous les câbles à la platine.
Remarque
Il faut régler le décalage DSN en cas de
remplacement simultané de la plaque
conductrice du système électronique et
de l'écran. Suivez les instructions qui
accompagnent la pièce de rechange.
13. Fermez le boîtier de commande.
14. Rabattez le boîtier de commande.
15. Raccordez l'appareil à l'alimentation électrique.
12.3.3 Remplacement de l'électronique auxiliaire
du brûleur
1. Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 21)
2. Débranchez l'appareil de l'alimentation en courant.
3. Desserrez les deux connecteurs enfichables de l'élec-
tronique au niveau du brûleur.
4. Ouvrez le couvercle de l'électronique auxiliaire.
5. Retirez tous les connecteurs.
6. Desserrez les vis de l'électronique auxiliaire.
7. Retirez l'électronique auxiliaire.
8. Fixez la nouvelle électronique auxiliaire à l'aide des vis.
9. Raccordez tous les connecteurs.
10. Fermez le couvercle.
11. Enfichez les deux connecteurs de l'électronique sur le
brûleur.
12. Rabattez le boîtier de commande.
13. Branchez l'appareil sur l'alimentation électrique.

12.3.4 Remplacement de la sonde

2
1
1 Limiteur de température
de sécurité (LTS)
1. Coupez l'alimentation électrique de l'appareil.
Démontage du limiteur de température de sécurité
2. Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 21)
3. Retirez les câbles du limiteur de température de sécu-
rité.
4. Dévissez le limiteur de température de sécurité.
Dépannage 12
2 Sonde de température
(NTC)
