11 Maintenance
2

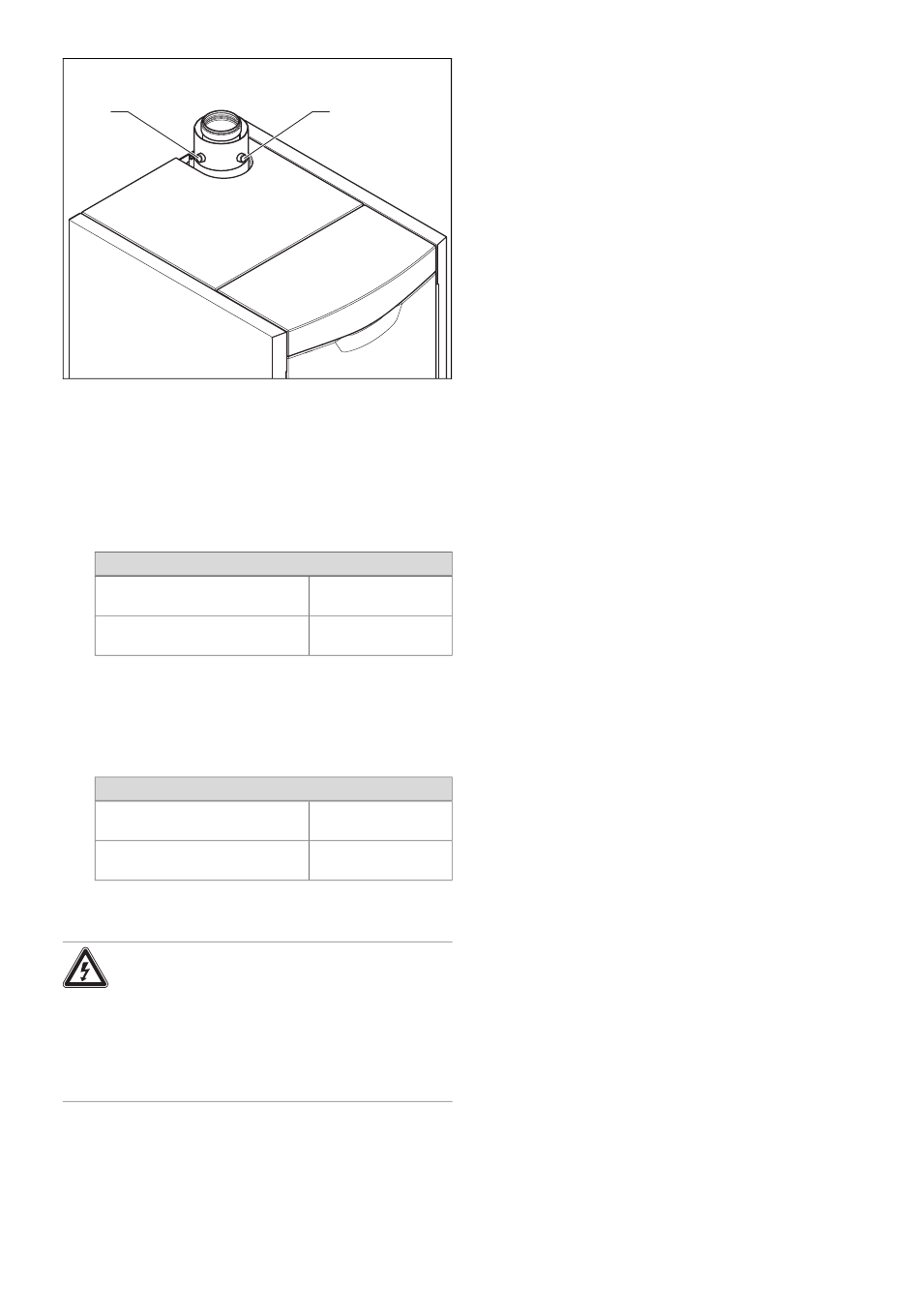

2. Dévissez le capuchon obturateur du raccord de contrôle
des gaz d'échappement (1).
3. Retirez le capuchon obturateur de l'orifice de mesure
d'air de combustion(2).
4. Il faut attendre au moins 3 minutes avant que l'appareil
atteigne la température de fonctionnement.
5. Contrôlez la teneur en CO
nécessaire. (→ page 34)
Teneur en CO
2
Conditions: Température exté-
rieure < 0 °C
Conditions: Température exté-
rieure > 0 °C
6. Contrôlez la charge minimale (programme de contrôle
P.2). (→ page 62)
7. Il faut attendre au moins 3 minutes avant que l'appareil
atteigne la température de fonctionnement.
8. Contrôlez la teneur en CO
nécessaire. (→ page 34)
Teneur en CO
2
Conditions: Température exté-
rieure < 0 °C
Conditions: Température exté-
rieure > 0 °C
9. Pour terminer le programme de contrôle, appuyez si-
multanément sur les touches i et +.
Danger !
Risque d'empoisonnement
Toute fuite de gaz d'échappement présente
un risque d'empoisonnement.
▶ Veillez à ce que le capuchon obturateur
soit fermement fixé sur le raccord de
contrôle.
10. Vissez le capuchon obturateur sur l'orifice de contrôle
des gaz d'échappement (1).
11. Remettez le capuchon obturateur en place sur l'orifice
de mesure d'air de combustion (2).
52
1
et réglez la quantité d'air si
2
12,5 ± 0,3 Vol.-%
13,0 ± 0,3 Vol.-%
et réglez la quantité d'air si
2
12,5 ± 0,3 Vol.-%
13,0 ± 0,3 Vol.-%
11.4 Liste de contrôle de maintenance
Utilisez la liste de contrôle ci-dessous comme modèle pour
documenter la maintenance.
Vous procéderez selon les étapes suivantes.
☐ Contrôle des valeurs des gaz d'échappement
☐ Réalisation d'un test de suie
☐ Mesure de la température des gaz d'échappement
☐ Mesure de la teneur en CO
☐ Mesure de la teneur en CO (monoxyde de carbone)
☐ Mise hors service du brûleur à l'issue de la marche à
vide du ventilateur
☐ Démontage du brûleur et placement en position de
rangement
☐ Nettoyage de la chaudière en cas de faible encrasse-
ment
☐ Démontage du collet, contrôle des joints/de l'élément
isolant, remplacement si nécessaire
☐ Contrôle du tube de flamme, nettoyage si nécessaire
☐ Retrait du disque déflecteur de la chambre de
chauffe et nettoyage
☐ Nettoyage de la chambre de chauffe et des serpen-
tins
☐ Nettoyage de l'évacuation des condensats de la
chambre de combustion à l'aide d'une brosse
☐ Démontage et nettoyage du collecteur des gaz
d'échappement, remplacement des joints du col-
lecteur des gaz d'échappement
☐ Dispositif de neutralisation du fioul : vérification du
pH, rinçage des granulés (pH inférieur à 6,5 : appoint
de granulés, remplacement du charbon actif)
☐ Si équipement présent : rinçage/nettoyage de la
pompe de relevage des condensats
☐ Montage du collecteur des gaz d'échappement et
remplissage avec 1,0 litre d'eau environ
☐ Placement du disque déflecteur en position et mon-
tage du collet du brûleur
☐ Nettoyage de la chambre de chauffe et des serpentins
en cas de fort encrassement
☐
Raccordement du chariot de nettoyage (réf. art.
0020017065) et rinçage de la chaudière
☐ Mise en position de maintenance du brûleur
☐ Nettoyage des électrodes et du dispositif de mé-
lange, remplacement des électrodes si nécessaire
☐ Remplacement du gicleur, réglage de la distance
gicleur/buse d'air
☐ Remplacement de l'élément filtrant du filtre à fioul
☐ Montage du brûleur
☐ Contrôle de la bonne fixation des vis du collet du
brûleur
☐ Nettoyage du filtre de la pompe à fioul et remplace-
ment si nécessaire (uniquement en cas d'anomalies
de fonctionnement du brûleur)
☐ Vérification de l'accouplement de la pompe à fioul,
remplacement si nécessaire
☐ Contrôle de l'étanchéité des conduites de fioul et des
raccords vissés
Notice d'installation icoVIT exclusiv 0020130511_02
(dioxyde de carbone)
