Raccordement Du Puits Sur Systèmes D'évacuation D'air/Gaz D'échappement; Raccordement Du Puits Sur Conduite Des Gaz D'échappement Pour Dépression - Vaillant ecoTEC plus VU Série Notice De Montage

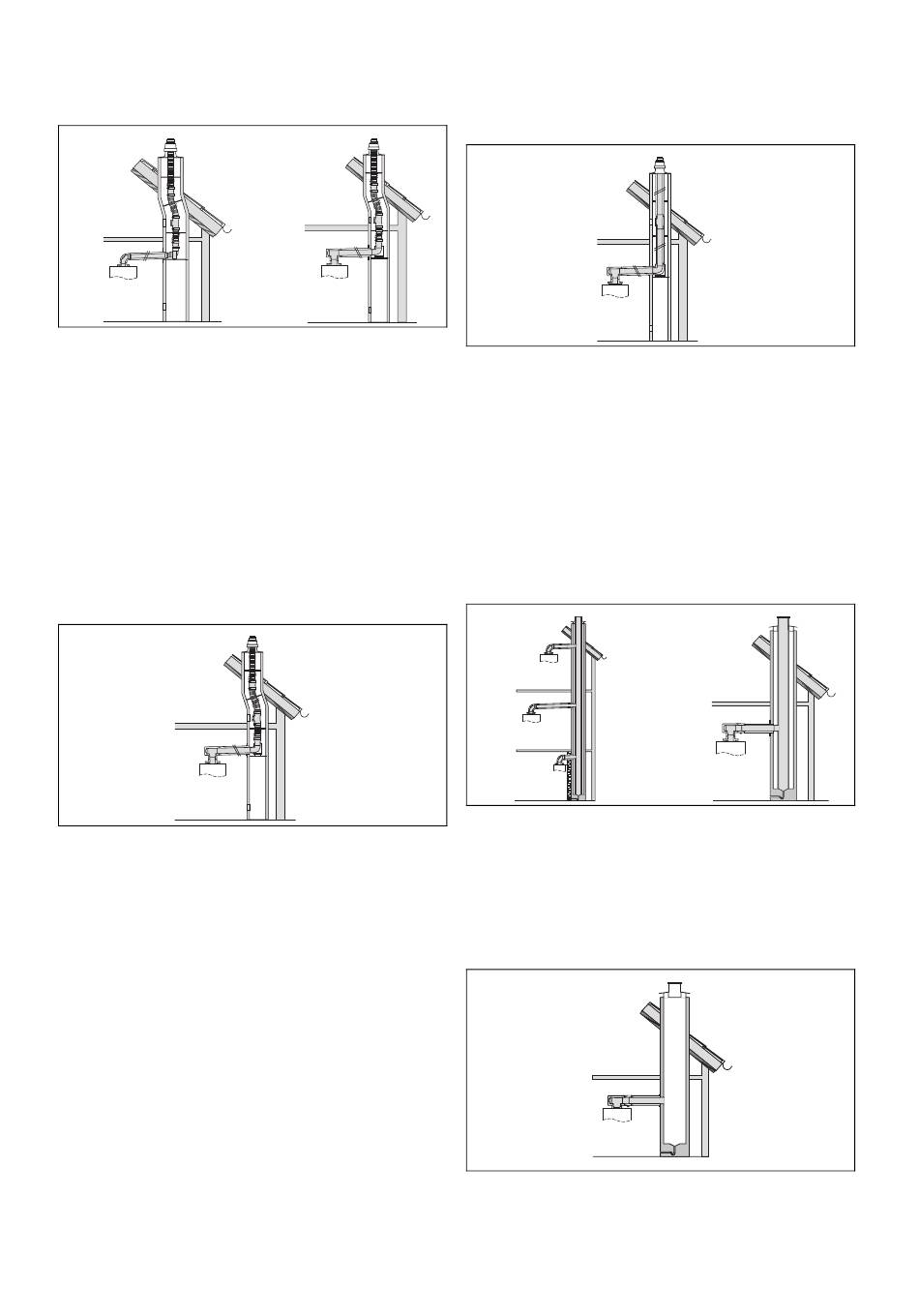

3.1.4 Raccordement de la cheminée à une
conduite flexible des gaz d'échappement
DN 80 (PP)
DN 80
60/100
▶ Montage de la conduite flexible des gaz d'échappement
DN 80 (→ page 37)
▶
Montage de la mitre du puits en matière plastique
(PP) pour la conduite flexible des gaz d'échappement
(→ page 49)
▶ Montage de la mitre du puits en acier inoxydable sur la
conduite flexible des gaz d'échappement (→ page 54)
▶
Montage du raccord de puits/raccord mural (→ page 31)
Raccord d'appareil ⌀ 60/100 mm (→ page 74)
▶
Raccord d'appareil ⌀ 80/125 mm (→ page 75)
▶
3.1.5 Raccordement de la cheminée à une
conduite flexible des gaz d'échappement
DN 100 (PP)
80/125
▶ Montage de la conduite flexible des gaz d'échappement
DN 100 (→ page 41)
▶ Montage du chapeau de cheminée sur la conduite
flexible des gaz d'échappement DN 100 (→ page 52)
▶
Montage du raccord de puits/raccord mural (→ page 31)
Raccord d'appareil ⌀ 80/125 mm (→ page 75)
▶
0020159917_01 Système d'amenée d'air/d'évacuation des fumées pour ecoTEC pro/plus Notice de montage
DN 80
80/125
DN 100
Vue d'ensemble du système 3
3.1.6 Raccordement concentrique de la
cheminée ⌀ 80/125 mm (PP) à une conduite
des gaz d'échappement concentrique
⌀ 80/125 mm (PP)
80/125
▶ Montage de la conduite d'air/des gaz d'échappement
concentrique (→ page 44)
▶
Montage de la mitre du puits en matière plastique (PP)
(→ page 48)
▶ Montage du chapeau de cheminée en acier inoxydable
réf. art. 0020021007 sur la conduite rigide des gaz
d'échappement (→ page 53)
▶
Montage du raccord de puits/raccord mural (→ page 31)
Raccord d'appareil ⌀ 80/125 mm (→ page 75)
▶
3.1.7 Raccordement du puits sur systèmes
d'évacuation d'air/gaz d'échappement
60/100
▶
Montage du raccord sur le système d'amenée
d'air/d'évacuation des fumées (→ page 71)
Raccord d'appareil ⌀ 60/100 mm (→ page 74)
▶
Raccord d'appareil ⌀ 80/125 mm (→ page 75)
▶
3.1.8 Raccordement du puits sur conduite des
gaz d'échappement pour dépression
60/100
80/125
▶
Montage du raccord de cheminée (→ page 73)
▶
Raccordement de l'appareil à la conduite des gaz
d'échappement à dépression ⌀ 60/100 mm (→ page 74)
80/125
80/125
