11 Maintenance
–
20 Nm
–
Matériel de travail: Clé à fourche SW14
12. Revissez et serrez le préchauffeur de fioul à l'aide
d'une clé à fourche. Pour ce faire, bloquez l'écrou
supérieur avec une seconde clé à fourche.
13. Enlevez le chiffon et épongez , le cas échéant, le fioul
qui s'est échappé.
14. Raccordez la fiche de connexion au préchauffeur de
fioul.
15. Remettez en place le dispositif de mélange.
16. Serrez la vis du dispositif de mélange.
17. Réglez l'écart entre la buse d'air et le gicleur à l'aide du
gabarit de réglage.
18. Branchez les connecteurs aux électrodes.
19. Remettez en place le brûleur dans l'appareil et serrez
la vis si aucune autre opération de maintenance n'est à
effectuer.
20. Raccordez tous les connecteurs. Le connecteur du pré-
chauffeur de fioul doit être positionné face aux élec-
trodes d'allumage.
11.2.4.2 Remplacement des électrodes
Démontage des électrodes
1. Déplacez le brûleur en position de maintenance.
(→ page 42)
3

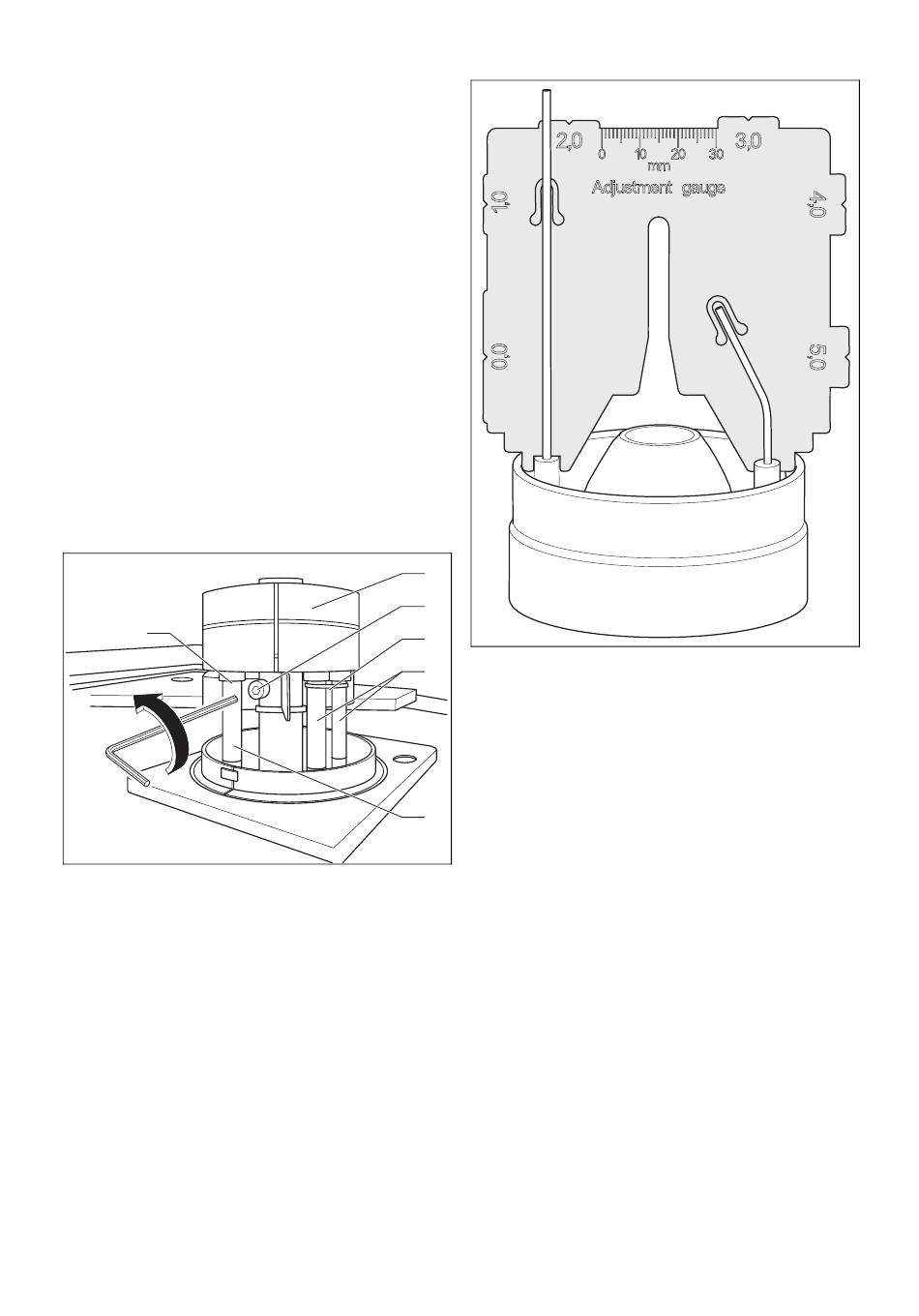

1 Dispositif de mélange
2 Vis de fixation
Retrait du dispositif de mélange
2. Desserrez la vis de fixation (2) située sur le dispositif de
mélange (1).
3. Retirez le dispositif de mélange (1) vers le haut.
4. Débranchez les connecteurs (4) des électrodes.
5. Désolidarisez le support d'électrode (3).
Montage des électrodes
6. Montez les électrodes neuves avec le support d'élec-
trode.
7. Mettez le dispositif de mélange en place et immobilisez-
le à l'aide de la vis de fixation. (→ page 49)
8. Branchez les connecteurs aux électrodes.
48
1
2
3
4
4
3 Support d'électrodes
4 Connecteurs
Réglage des électrodes
9. Contrôlez le bon positionnement des électrodes à l'aide
du calibre de réglage.
Notice d'installation icoVIT exclusiv 0020130511_02
