Réglage de l'écart gicleur - buse d'air
10. Vérifiez l'écart entre le gicleur et la buse d'air à l'aide
du gabarit de réglage. Pour connaître l'écart requis,
reportez-vous au tableau correspondant (→ page 33)
(réglages d'usine).

11.2.4.3 Remplacement du gicleur

1. Déplacez le brûleur en position de maintenance.
(→ page 42)

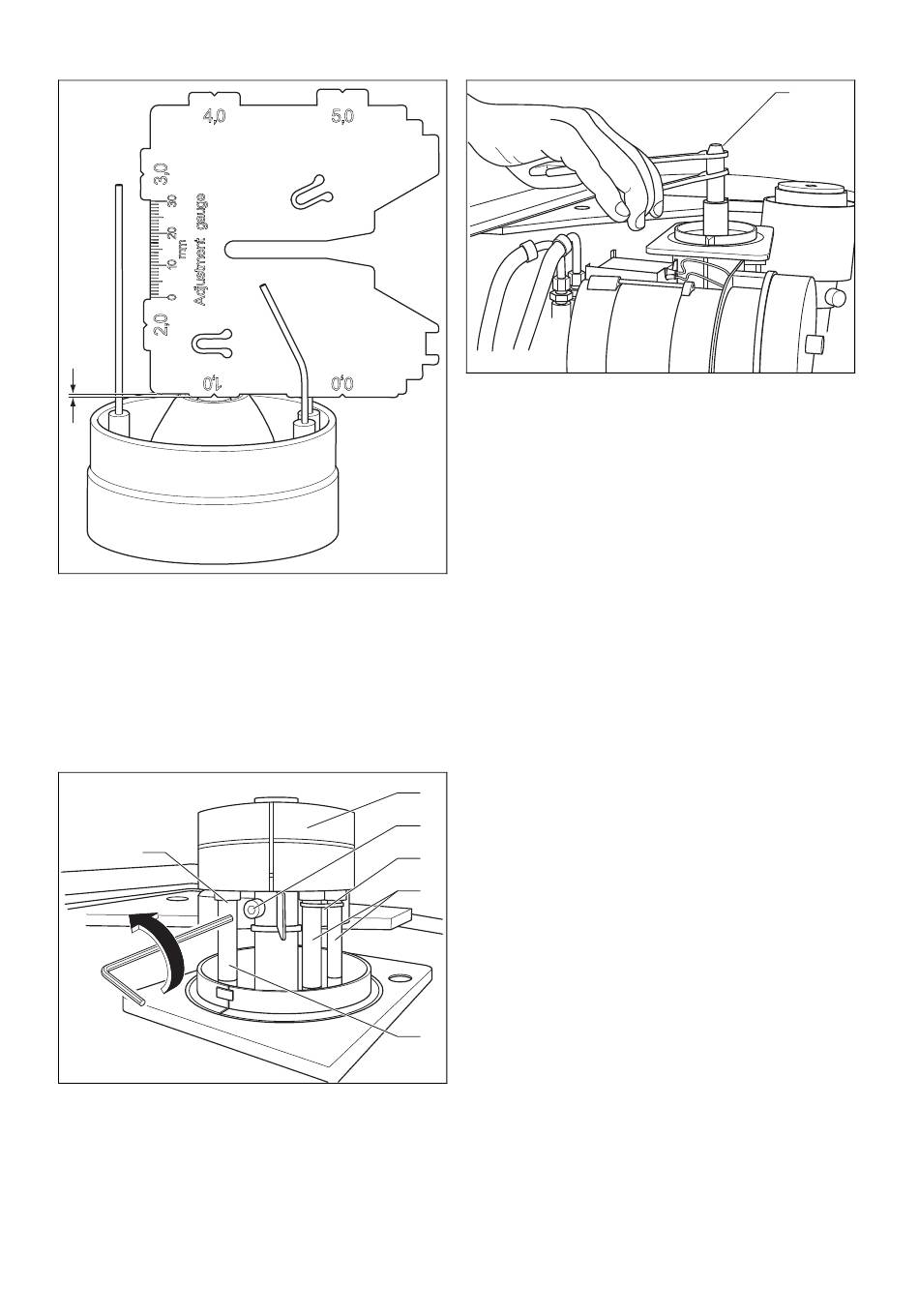

Retrait du dispositif de mélange
3
1 Dispositif de mélange
2 Vis de fixation
2. Desserrez la vis de fixation (2) située sur le dispositif de
mélange (1).
3. Retirez le dispositif de mélange (1) vers le haut.
4. Débranchez les connecteurs (4) des électrodes.
0020130511_02 icoVIT exclusiv Notice d'installation
1
2
3
4
4
3 Support d'électrodes
4 Connecteurs
Dépose du gicleur
1 Gicleur
5. Dévissez le gicleur (1) à l'aide d'une clé à fourche. Blo-
quez le porte-gicleur avec une deuxième clé à fourche.
–
Matériel de travail: 2 clés à fourche, surplat 16

Pose du gicleur

6. Mettez le gicleur neuf en place.
7. Vissez le gicleur à l'aide d'une clé à fourche. Bloquez le
porte-gicleur avec une deuxième clé à fourche.
–
16 ... 20 Nm
–
Matériel de travail: 2 clés à fourche, surplat 16
Pose du dispositif de mélange
8. Raccordez le câble d'allumage et le câble d'ionisation
aux électrodes.
9. Remettez en place le dispositif de mélange.
